Outils de diagnostic pour module
de commande électronique avec
connecteur de diagnostic externe
Outil de diagnostic
®
MPSI Pro-Link
9000
(Cartouche Meritor WABCO
Modèle J 38500-404)
L'outil de diagnostic MPSI Pro-Link
détecter une défaillance existante ou intermittente, de lire
et d'effacer les codes de défaillance, de vérifier les
composants du système de freinage ABS Meritor WABCO
de la semi-remorque et du tracteur routier.

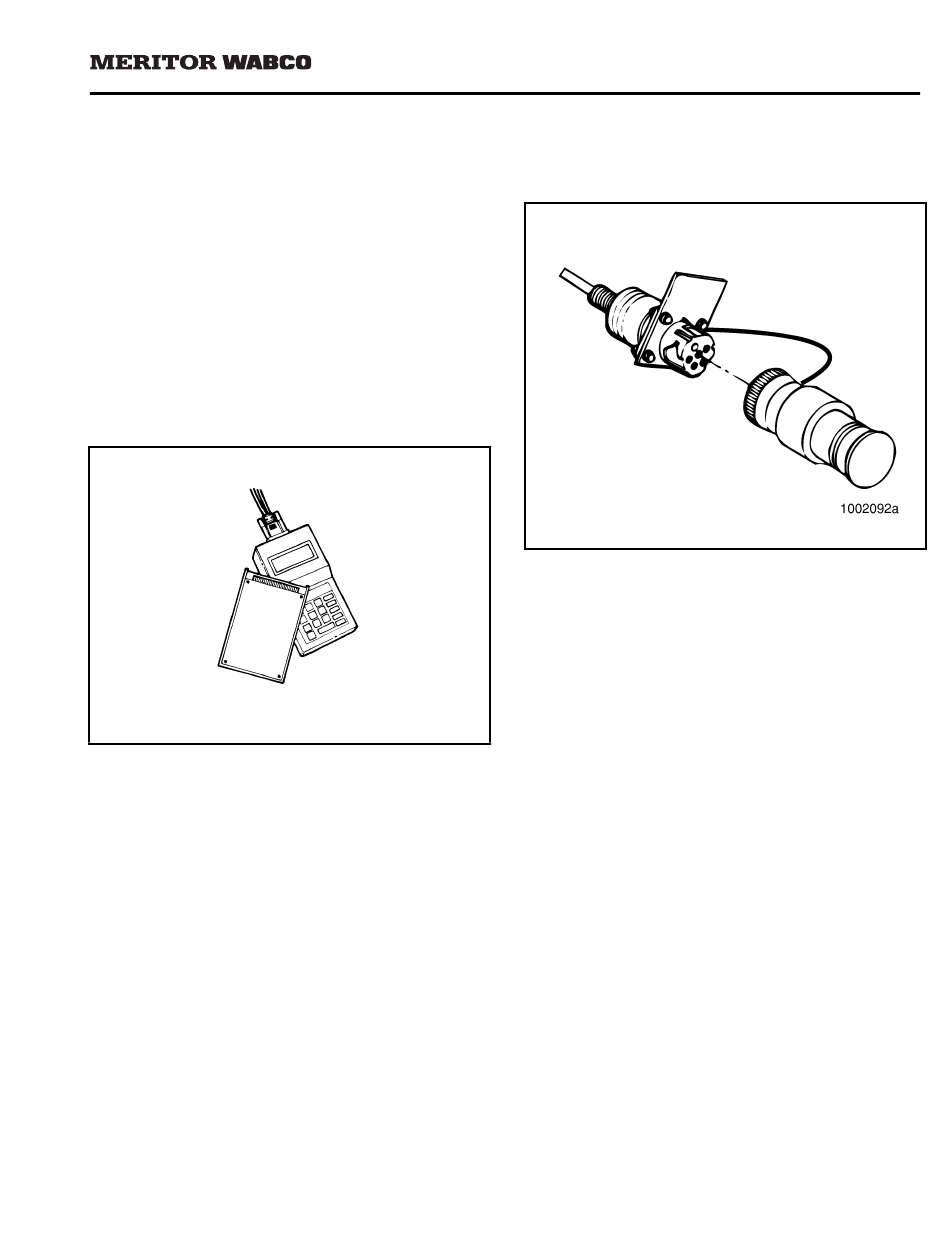

Figure 5.2
Outil de diagnostic à microprocesseur MPSI Pro-Link
Kent-Moore offre l'ensemble J 38500-404 qui comprend la
cartouche de diagnostic Meritor WABCO ABS, version 4,0
ou supérieure, et le manuel pour les systèmes ABS/ATS
Meritor WABCO comprenant toute l'information requise et
le mode d'emploi de l'outil de diagnostic MPSI Pro-Link
9000. Cet ensemble est disponible chez Kent-Moore, 28635
Mound Road, Warren, MI 48092-3499 en composant le
1-800-345-2233.
REMARQUE
Le câble allemand A J 38500-60A est nécessaire au
fonctionnement de cet outil; il est également
disponible chez Kent-Moore.
®
9000 permet de
®
®

Outil d'activation de diagnostic

Pour les modules de commande électroniques n
500 001 0, 472 500 012 0 et 472 500 013 0.
Figure 5.3
L'outil de diagnostic par codes clignotants s'insère dans
le connecteur de diagnostic SAE J1587 pour activer les
codes clignotants de diagnostic, reconfigurer le module
de commande électronique et vérifier le montage du
module de commande électronique (Voir « Comment
raccorder l'outil de diagnostic par codes clignotants au
connecteur de diagnostic SAEJ1587 » à la section 6,
« Remplacement d'un composant ».)

Diagnostics en mode normal

REMARQUE
Si le témoin des codes clignotants affiche un code
correspondant à une défaillance qui n'apparaît pas dans
le tableau des codes de défaillance en mode normal, ou
dans le tableau des codes de défaillance en mode expert
figurant à l'annexe A :
1.
Effectuer une vérification visuelle de toutes les
connexions et des composants.
2.
Tenter d'effacer le code de défaillance de la
mémoire du module de commande électronique.
S'il est impossible d'effacer le code de défaillance,
le module de commande électronique/modulateur
pourrait être défectueux.
3.
Contacter le service à la clientèle de Meritor au
1-800-535-5560.
Section 5
Diagnostic
os
472
Page 23
