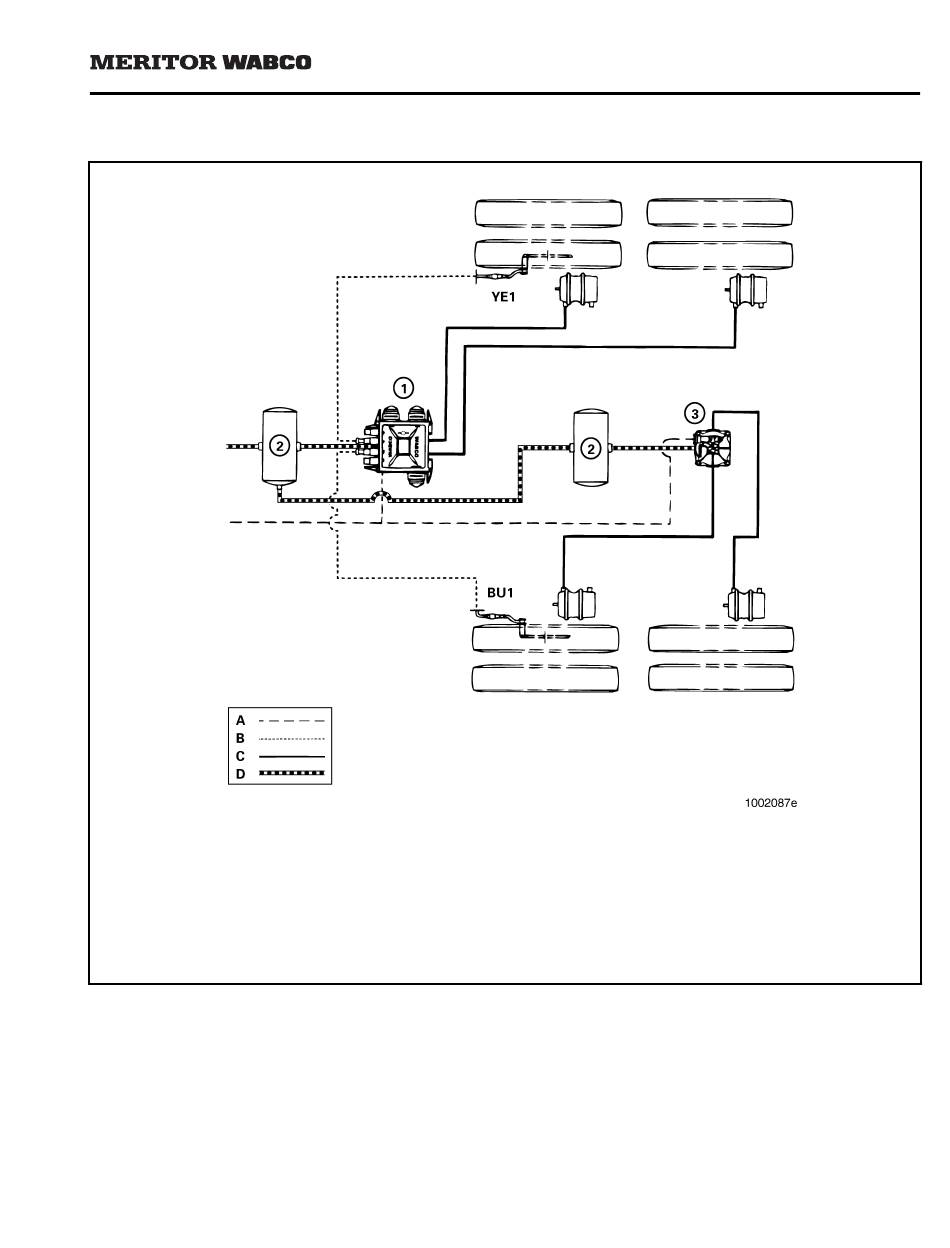

Schéma d'une installation de freinage ABS 2S/2M pour semi-remorques
Figure 4.3
A
service/commande
B
câbles de capteur
C
service aux freins (conduites d'alimentation)
D
de secours/alimentation d'air
1
module de commande électronique/modulateur (YE)
2
réservoirs d'air
3
modulateur externe (BU)
Pour les montages directs sur réservoirs, voir
« Comment installer le module de commande
électronique/modulateur » à la section 6,
« Remplacement d'un composant ».
Applications :
r Semi-remorques à un seul essieu et à essieu
tandem
Configurations du système
REMARQUE
Les capteurs peuvent être installés sur n'importe
quel essieu, dépendamment de la suspension et
d'autres caractéristiques du véhicule.
Section 4
Page 13
