Quand utiliser le mode de reconfiguration
Si nécessaire, utiliser le mode de reconfiguration pour
(1) reconfigurer le module de commande électronique
(voir tableau K — Reconfiguration du module de
commande électronique); ou (2) pour effacer de la
mémoire du module de commande électronique les
codes relatifs à une défaillance ayant été corrigée (se
reporter à la figure 8.2 pour un exemple de
reconfiguration par codes clignotants).
Tableau K — Reconfiguration du module
de commande électronique
Numéro de pièce
du module de
commande
Critères de reconfiguration
électronique
472 500 001 0
Reconfiguration manuelle si le module
de commande électronique équipe un
système autre qu'un 2S/2M
«
Voir
Comment utiliser le mode de
reconfiguration.
472 500 011 0
2S/1M seulement. Aucune
reconfiguration nécessaire.
471 500 012 0 et
Reconfiguration automatique pour une
472 500 013 0
extension du système (exemple, 2S/2M à
4S/2M). Si la modification consiste à
retirer des composants, la reconfiguration
doit se faire manuellement.
Ne PAS reconfigurer le module de
commande électronique si la configuration
du système demeure inchangée. Contacter
l'assistance technique de Meritor WABCO
au 1-800-535-5560.
Comment utiliser le mode de reconfiguration
REMARQUE
Pour connaître une autre procédure d'accès au
diagnostic par codes clignotants, voir « Témoin de
diagnostic » à l'annexe C.
1.
Le véhicule doit être immobilisé pour pouvoir
activer et reconfigurer le module de commande
électronique. Alimenter le module de commande
électronique à l'aide d'une source de courant
continu de 12 V (plage de tension acceptable = 9,5 V
à 14 V).
2.
Si l'outil de diagnostic n'est pas raccordé au câble
de diagnostic : brancher ce dernier dans la douille
du câble de diagnostic située habituellement du
côté droit du faux cadre.
3.
Pour entrer en mode de reconfiguration : appuyer
sur le commutateur du témoin des codes
clignotants trois fois pendant une seconde et
chaque fois tel que décrit ci-après :
a.
Appuyer sur le commutateur du témoin des codes
clignotants une fois pendant une seconde.
b.
Relâcher le commutateur pendant une seconde.
Le témoin s'ÉTEINT.
»
c.
Appuyer de nouveau sur le commutateur du
témoin des codes clignotants une fois pendant
une seconde. Le témoin des codes clignotants se
RALLUME.
d.
Relâcher le commutateur une fois pendant une
seconde. Le témoin des codes clignotants
s'ÉTEINT.
e.
Appuyer de nouveau sur le commutateur du
témoin des codes clignotants une fois pendant
une seconde. Le témoin des codes clignotants se
RALLUME.
f.
Relâcher le commutateur. Le témoin des codes
clignotants s'ÉTEINT.
4.
Le témoin des codes clignotants affiche trois fois
l'identification du système. Par exemple, trois
clignotements indiquent 4S/2M (se reporter à
l'exemple d'identification du système ci-dessous).

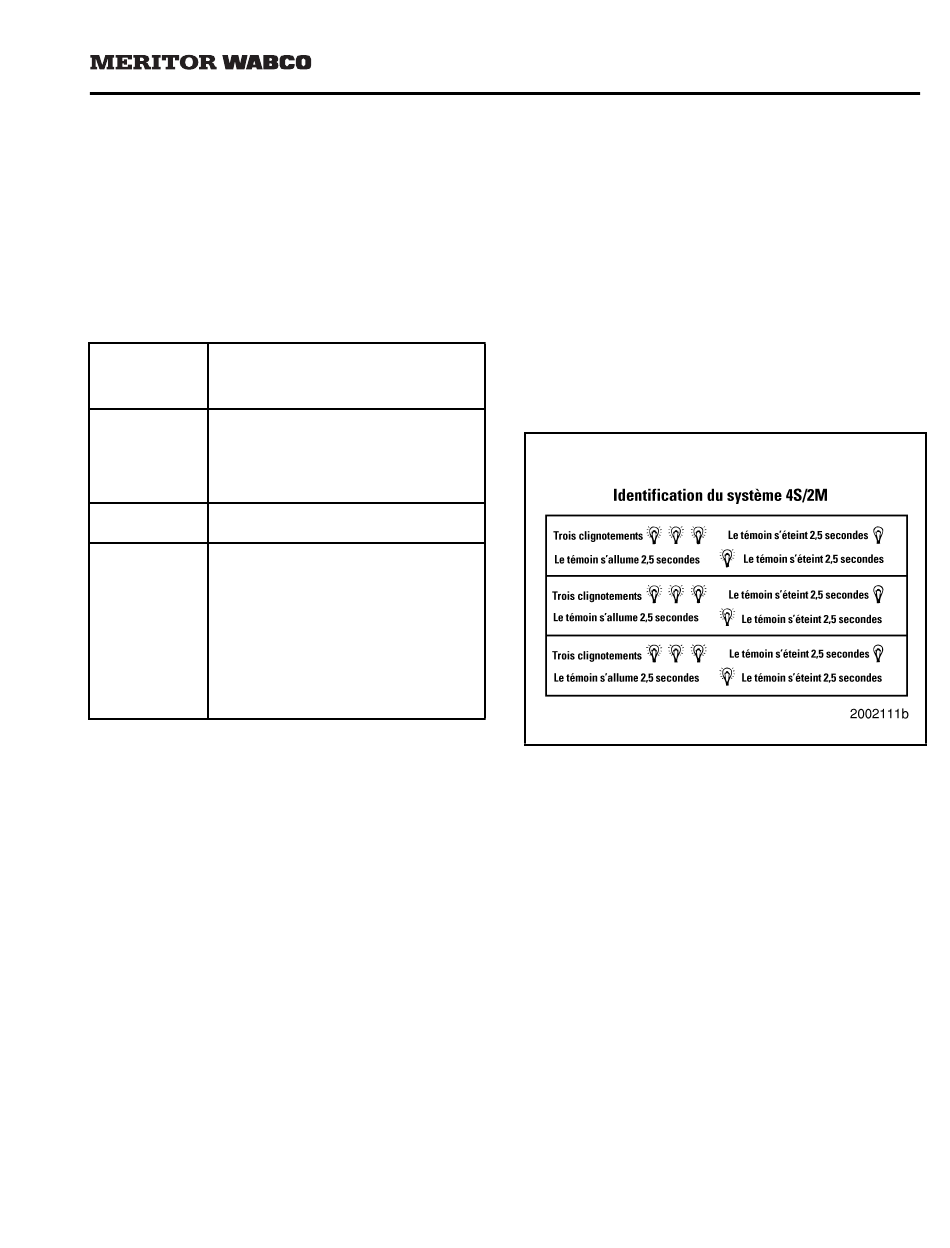

Figure 8.3
REMARQUE
Pour accepter la reconfiguration du module de commande
électronique, le commutateur du témoin des codes
clignotants doit être enfoncé pendant trois secondes lors du
troisième affichage de l'identification du système.
5.
Pendant le troisième affichage de l'identification du
système, appuyer sur le commutateur du témoin
des codes clignotants pendant trois secondes et
relâcher le commutateur pour accepter la
reconfiguration du système.
6.
Le témoin des codes clignotants clignote huit fois
rapidement pour confirmer la reconfiguration du
module de commande électronique. Le témoin
poursuit l'affichage de l'identification du système
jusqu'à ce que l'alimentation du module de
commande électronique soit COUPÉE.
7.
Si le module de commande électronique/
modulateur ou le modulateur externe été réparé ou
remplacé, se reporter à « Vérification finale avant la
mise en service de la semi-remorque » à la section
7, « Réglage du capteur et vérification des
composants ».
