Connecteurs d'E/S
Systèmes Dell™ PowerVault™ 745N Guide d'installation et de dépannage
Connecteurs d'E/S
Connecteur série
Connecteurs de clavier et de souris compatibles PS/2
Connecteur vidéo
Connecteur USB
Connecteur de l'adaptateur réseau intégré
Câbles de réseau requis
Connecteurs d'E/S
Les connecteurs d'E/S constituent les passerelles par lesquelles le système communique avec les périphériques externes, tels que le clavier, la souris,
l'imprimante ou le moniteur. Cette section décrit les différents connecteurs du système. Si vous reconfigurez le matériel connecté au système, vous aurez
peut-être besoin de renseignements sur les numéros des broches et les signaux de ces connecteurs. La Figure B-1 présente les connecteurs du système.

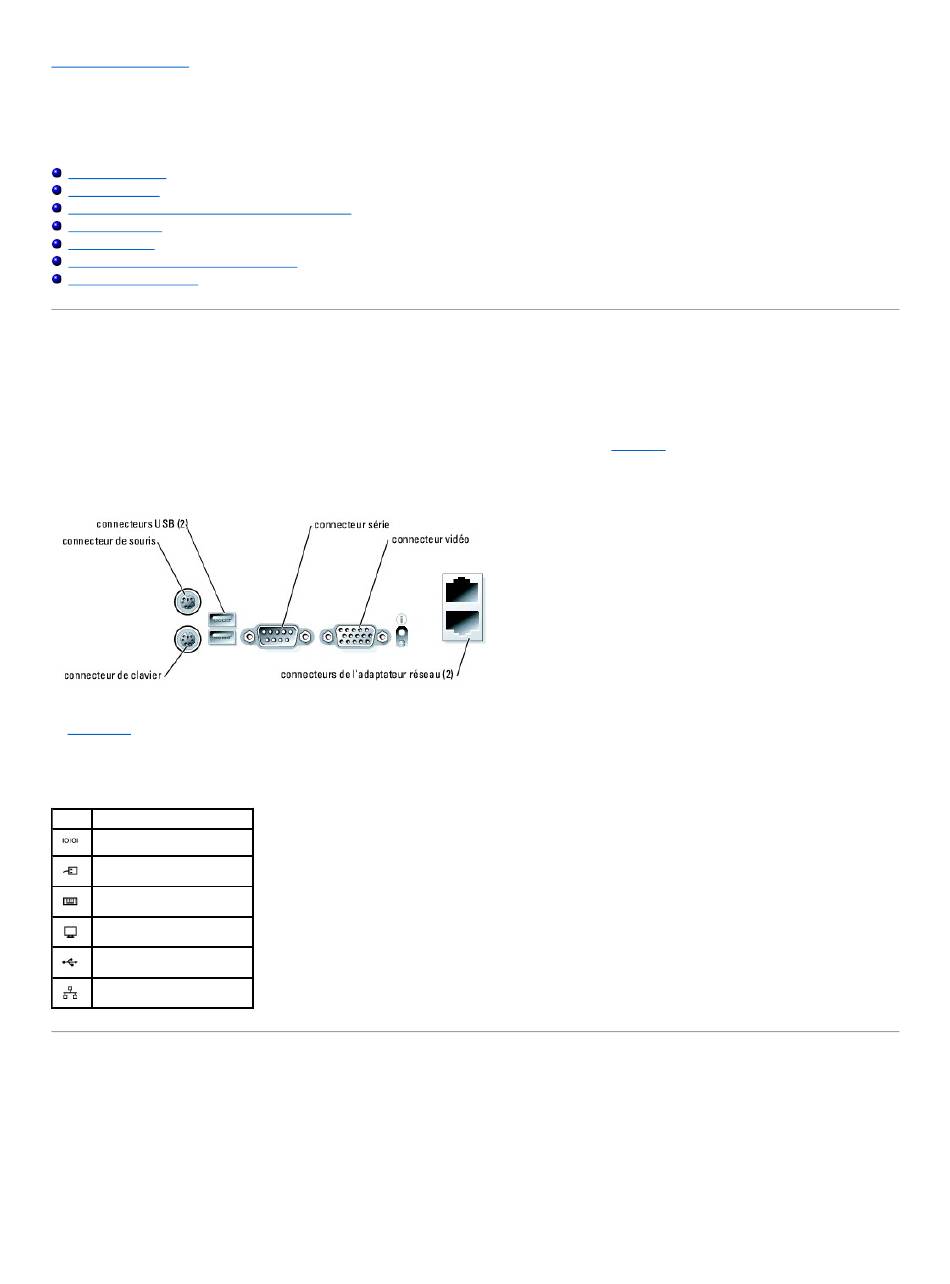

Figure B-1. Connecteurs d'E/S
Le Tableau B-1 illustre les icônes utilisées pour identifier les connecteurs du système.
Tableau B-1. Icônes des connecteurs d'E/S
Icône Connecteur
Connecteur série
Connecteur de la souris
Connecteur du clavier
Connecteur vidéo
Connecteur USB
Connecteur de carte réseau
Connecteur série
Les connecteurs série prennent en charge des périphériques qui nécessitent une transmission de données série, comme les modems externes, les
imprimantes et les souris. Ils sont également utilisés pour la redirection de la console. Le connecteur série utilise un mini connecteur Sub-D à 9 broches.
Configuration automatique du connecteur série
