- Page 1 Module DCPMM Dell EMC Guide de l’utilisateur Jan 2021 Rév. A08...
-
Page 2: Remarques, Précautions Et Avertissements
© 2017 - 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Table des matières Chapitre 1: Introduction........................5 Configuration matérielle................................5 Terminologie................................... 6 Chapitre 2: Liste des modifications....................8 Chapitre 3: Matériel........................9 Configuration matérielle du serveur............................ 9 Installation et retrait de modules DIMM..........................9 Configuration du matériel DCPMM.............................9 Topologies recommandées pour les modules DCPMM....................9 Type de processeur et limites de mémoire maximale.................... - Page 4 PMEM en mode App Direct............................... 44 PMEM en mode Mémoire..............................45 État de l’intégrité PMEM..............................45 Dépannage et maintenance de l’hyperviseur ESXi......................46 Chapitre 12: Diagnostics du système....................47 Chapitre 13: Mise à jour du micrologiciel..................48 Mise à jour du package DUP Dell............................48 Table des matières...
-
Page 5: Chapitre 1: Introduction
Ce document a pour but d’aider les clients à comprendre les notions de base de la technologie DCPMM Intel intégrée aux systèmes Dell PowerEdge. Il couvre les notions de base de l’installation et de la configuration des paramètres clés pour les deux modes de fonctionnement. -
Page 6: Terminologie
Tableau 1. Configuration matérielle (suite) Composant Version minimale requise iDRAC 3.34.34.34 Micrologiciel DCPMM Version n° 5375 Microsoft Windows 2019 VMware ESXi 6.7 avec EP10 (version n° 13981272) Red Hat Enterprise Linux 7.6 SUSE Linux Enterprise Server 15 Terminologie Tableau 2. Terminologie Terminologie Description Mode App Direct (AD) - Page 7 Tableau 2. Terminologie (suite) Terminologie Description 1 Go = 1 000 Mo Introduction...
-
Page 8: Chapitre 2: Liste Des Modifications
Liste des modifications Tableau 3. Liste des modifications Version Modifications Version d’origine Rubriques avec les nouvelles mises à jour : ● Configuration système requise ● Configuration matérielle du serveur ● Topologies recommandées pour les modules DCPMM ● Utilitaire de gestion Rubriques avec les nouvelles mises à... -
Page 9: Chapitre 3: Matériel

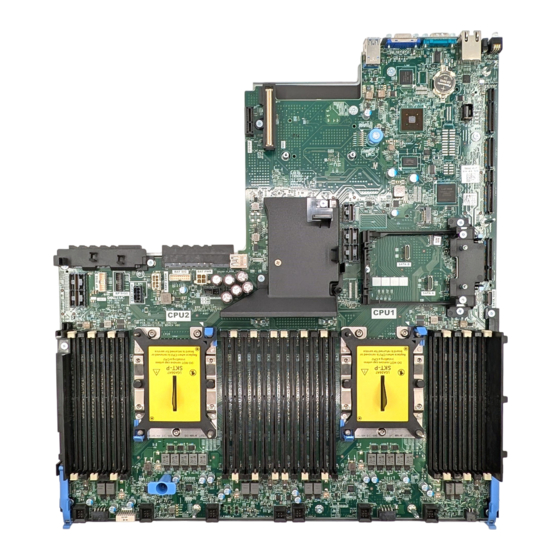

être insuffisante en cas de perte d’alimentation CA pour vider les données en cours de transfert sur un support à mémoire permanente. Tous les systèmes fabriqués par les usines Dell Technologies sont préconfigurés dans le respect de ces consignes. Installation et retrait de modules DIMM Les pratiques et les procédures standard du secteur relatives aux modules DIMM doivent être respectées lors de la manipulation, de... - Page 10 Figure 1. Disposition de la mémoire sur les serveurs R740/R740XD Tableau 4. Configurations DCPMM Nombre Remplis Remplis Capacit Capacit Mémoir Mémoir Mémoir Ratio Nécessit Prise en Prise en sage de sage de é de la é de la e du e totale e totale DRAM:O...
- Page 11 Tableau 4. Configurations DCPMM (suite) Nombre Remplis Remplis Capacit Capacit Mémoir Mémoir Mémoir Ratio Nécessit Prise en Prise en sage de sage de é de la é de la e du e totale e totale DRAM:O e un charge charge process mémoire mémoire...
- Page 12 Tableau 4. Configurations DCPMM (suite) Nombre Remplis Remplis Capacit Capacit Mémoir Mémoir Mémoir Ratio Nécessit Prise en Prise en sage de sage de é de la é de la e du e totale e totale DRAM:O e un charge charge process mémoire mémoire...
- Page 13 Tableau 4. Configurations DCPMM (suite) Nombre Remplis Remplis Capacit Capacit Mémoir Mémoir Mémoir Ratio Nécessit Prise en Prise en sage de sage de é de la é de la e du e totale e totale DRAM:O e un charge charge process mémoire mémoire...
- Page 14 Tableau 6. Remplissage de la mémoire DCPMM (deux sockets) (suite) Processeur 0 et Processeur 1 Canal 2 Canal 1 Canal 0 Canal 0 Canal 1 Canal 2 DCPM DRAM A2, B2 A1, B1 A10, A4, B4 A11, A12, 128 Go 16 Go x DRAM DRAM...
- Page 15 Tableau 6. Remplissage de la mémoire DCPMM (deux sockets) (suite) Processeur 0 et Processeur 1 Canal 2 Canal 1 Canal 0 Canal 0 Canal 1 Canal 2 DCPM DRAM A2, B2 A1, B1 A10, A4, B4 A11, A12, 16 Go x DRAM DRAM DCPM...
- Page 16 Tableau 7. Remplissage des logements de mémoire DCPMM (4 sockets) (suite) UC 0, UC 1, UC 2 et UC 3 Canal 2 Canal 1 Canal 0 Canal 0 Canal 1 Canal 2 DCPM DRAM A2, B2, A10, A4, B4, A11, A12, B1, C1 B10,...
-
Page 17: Type De Processeur Et Limites De Mémoire Maximale
Type de processeur et limites de mémoire maximale Tableau 8. Type de processeur et limites de mémoire maximale Type de processeur Mémoire maximale prise en charge (inclut les capacités de mémoire persistante et volatile) Toutes les références SKU de processeurs 1 To par socket de processeur Références SKU M 2 To par socket de processeur... -
Page 18: Chapitre 4: Bios
BIOS Sujets : • Paramètre de configuration du BIOS pour module DCPMM Intel • Configuration du mode App Direct • Configuration du mode Mémoire Paramètre de configuration du BIOS pour module DCPMM Intel Découverte des modules DIMM Tous les modules DCPMM installés détectés par le BIOS lors de l’inventaire du système s’affichent dans l’onglet Mémoire persistante Intel du BIOS : Paramètres de la mémoire >... -
Page 19: Configuration Du Mode App Direct
Il y a une entrée pour chaque module DCPMM installé. Les informations sur l’intégrité et l’état actuels de chaque module DCPMM s’affichent comme suit : Figure 3. Informations sur la mémoire REMARQUE : Les données sont censées être toujours exprimées en Mio/Gio/Tio, même si elles apparaissent en Mo/Go/To. La surcharge de la capacité... -
Page 20: Informations Sur La Zone
Figure 4. Configuration de l’objectif Les options du BIOS déterminent la façon dont l’objectif est créé et dont les modules DCPMM sont configurés : Persistent [%] (Persistant [%]) : ● No Change (Aucune modification) : n’applique pas les modifications apportées à l’objectif actuel. ●... - Page 21 Figure 5. Configuration de zone Le nombre de zones affichées dépend du nombre de processeurs dans le système et non de l’entrelacement des modules DCPMM. Si les modules DCPMM sont entrelacés, une seule zone de mémoire persistante est répertoriée par socket dans le système sur lequel des modules DCPMM sont installés.
-
Page 22: Configuration Du Mode Mémoire
Figure 6. Informations sur la zone Configuration du mode Mémoire Création d’un objectif L’objectif est créé dans le BIOS. Pour créer un objectif dans le BIOS, accédez à : Memory Settings (Paramètres de la mémoire)Persistent Memory (Mémoire persistante)Intel Persistent Memory (Mémoire persistante Intel)Region Configuration (Configuration de zone)Create Goal Config (Créer une configuration d’objectif). -
Page 23: Chapitre 5: Rapport D'événements Dcpmm
Rapport d’événements DCPMM Lorsque le système détecte un événement lié au module DCPMM au cours de l’exécution ou de l’auto-test de démarrage (POST), le système consigne les événements dans le journal d’événements système (SEL, System Event Log) du serveur et le journal de cycle de vie (LCL, Life-Cycle Log). - Page 24 ● UEFI0345 : l’opération d’effacement sur la mémoire DIMM non volatile portant le numéro de série <numéro de série> dans le logement <numéro de logement> a été réalisée avec succès. Action recommandée : N/A ● UEFI0347 : impossible d’initialiser la mémoire, car une ou plusieurs erreurs se sont produites lors de l’initialisation du module NVDIMM dans le logement <numéro de logement>.
- Page 25 Action recommandée : N/A ● UEFI0358 : impossible d’effectuer l’opération d’effacement cryptographique sur le module DIMM de mémoire persistante Intel portant le numéro de série <numéro de série> dans le logement <numéro de logement>. Action recommandée : relancez l’opération. Si le problème persiste, contactez votre prestataire de services. ●...
- Page 26 ● UEFI0377 : le module NVDIMM (Non-Volatile Dual In-line Memory Module) dans le logement de mémoire <numLogement> a rencontré une défaillance fatale temporaire au cours du démarrage précédent. Action recommandée : retirez et réinstallez le module NVDIMM (Non-Volatile Dual In-line Memory Module). Si le problème persiste, contactez votre prestataire de services.
-
Page 27: Chapitre 6: Gestion Des Modules Dcpmm Intel Avec Idrac
Gestion des modules DCPMM Intel avec iDRAC Sujets : • Interface utilisateur iDRAC Interface utilisateur iDRAC Version du micrologiciel DCPMM La version du micrologiciel DCPMM s’affiche sous l’onglet System (Système) > Inventory (Inventaire) > Firmware inventory (Inventaire du micrologiciel). Figure 7. Version du micrologiciel DCPMM État du matériel DCPMM Sélectionnez le lien Memory (Mémoire) dans Dashboard (Tableau de bord) pour obtenir plus d’informations sur l’état d’intégrité... -
Page 28: Configuration D'un Objectif Dcpmm À L'aide De L'interface Utilisateur Idrac
Figure 8. État du matériel DCPMM Configuration d’un objectif DCPMM à l’aide de l’interface utilisateur iDRAC 1. Connectez-vous à l’interface utilisateur iDRAC. 2. Accédez à Configuration > BIOS Settings (Paramètres du BIOS) > Memory Settings (Paramètres de la mémoire) > Persistent Memory Settings (Paramètres de la mémoire persistante). -
Page 29: Endurance D'écriture Nominale Restante Des Modules Dcpmm
Figure 10. Configuration d’un objectif DCPMM 4. Modifiez le pourcentage du champ Persistent (Persistant) en 100 % pour configurer le module DCPMM Intel en mode App Direct 100 % et en 0% pour configurer les modules DIMM en mode Mémoire 100 %. REMARQUE : Le champ Persistent memory type (Type de mémoire persistante) permet de configurer un nouvel objectif, et non de lire l’état actuel de l’objectif. -
Page 30: Chapitre 7: Sécurité Des Modules Dcpmm
Si le client choisit d’activer la protection par phrase de passe ou non, le BIOS verrouille le module DCPMM avant le démarrage à partir du système d’exploitation ou du shell UEFI. Cela signifie que toutes les modifications de sécurité sont contrôlées par le BIOS Dell et que les modifications de sécurité... -
Page 31: Effacement Cryptographique Et Nettoyage D'un Module Dcpmm
Figure 12. Effacement de la phrase de passe Effacement cryptographique et nettoyage d’un module DCPMM Il existe deux façons d’effacer le contenu de la zone persistante (App Direct) d’un module DCPMM : Sécurité des modules DCPMM... -
Page 32: Effacement Cryptographique
● Effacement cryptographique ● Nettoyage Ces deux méthodes d’effacement peuvent être exécutées à l’aide des options de configuration du BIOS. L’utilisateur peut choisir d’effacer le contenu de l’intégralité ou d’un sous-ensemble de modules DCPMM installés. Effacement cryptographique La fonction d’effacement cryptographique efface la clé de zone (PM-RK) App Direct qui force le redémarrage du système. L’option d’effacement cryptographique est accessible depuis : System BIOS Settings (Paramètres du BIOS du système) >... - Page 33 Figure 14. Nettoyage Le nettoyage peut prendre jusqu’à 15 minutes avec une configuration DIMM de 128 Go entièrement chargée, 30 minutes avec 256 Go et 1 heure avec 512 Go. REMARQUE : Le nettoyage n’est pas pris en charge lorsque les modules DCPMM sont configurés en mode Mémoire. Lorsque l’opération de nettoyage est en cours d’exécution, une invite s’affiche dans le BIOS pour indiquer un écrasement (Overwrite).
-
Page 34: Chapitre 8: Modifications De La Configuration Dimm
Modifications de la configuration DIMM Les scénarios de migration DCPMM suivants sont pris en charge : ● Remplacement de la carte système en cas de défaillance Tous les modules DIMM doivent être à nouveau remplis dans les mêmes logements. Le contenu des modules DCPMM et des données sera disponible pour l’accès à... -
Page 35: Chapitre 9: Windows
Windows Dell EMC prend en charge les modules DCPMM Intel avec Microsoft Windows 2019 en mode Mémoire et en mode App Direct. REMARQUE : Veillez à appliquez les mises à jour mensuelles cumulatives de Windows. Sujets : • PMEM en mode App Direct •... -
Page 36: Gestion Des Disques Pmem
Figure 16. Appareils de mémoire dans le gestionnaire de périphériques Gestion des disques PMEM Windows ne prend actuellement en charge qu’un seul espace de nommage par ensemble d’entrelacement (indépendamment du nombre d’appareils physiques dans l’ensemble d’entrelacement). Vous pouvez sélectionner l’option d’entrelacement des modules DCPMM lors de la création d’un objectif en suivant les indications relatives à... -
Page 37: Liste Des Disques Physiques Pmem Et Vérification De Leur État D'intégrité
○ Écrit des zéros dans la zone de stockage des libellés, écrit de nouveaux blocs d’index de libellés, puis reconstruit les piles de gestion de la chaîne logistique afin de répercuter les modifications. ○ Nécessite une confirmation de l’utilisateur, qui peut être supplantée avec Force. ○... -
Page 38: Retrait De Disques Pmem
Retrait de disques PMEM Figure 19. Retrait de disques PMEM Windows 2019 ne prend pas en charge la création de volumes redondants sur les disques PMEM à l’aide du service de disque virtuel Windows. Pour créer des volumes redondants, utilisez les espaces de stockage. Pour plus d’informations sur les espace de stockage, consultez la page : https://docs.microsoft.com/en-us/windows-server/storage/ storage-spaces/deploy-standalone-storage-spaces. -
Page 39: Pmem En Mode Mémoire
Figure 21. Création d’un disque PMEM à l’aide d’un ID de zone PMEM en mode Mémoire Lorsqu’un module DCPMM Intel est configuré en mode Mémoire, le système d’exploitation le considère comme la mémoire système. La taille de la mémoire persistante est indiquée comme étant nulle et la taille de la mémoire volatile indique la taille totale du module DCPMM. -
Page 40: Correctif D'erreur Windows
Figure 23. Dépannage et surveillance des événements Windows Correctif d’erreur Windows L’erreur suivante a une incidence sur les systèmes d’exploitation Windows et sera résolue dans un correctif à venir. ● Lors de la création d’un espace de nommage dans Windows serveur 2019 (WS2019), le message enregistré suivant s’affiche "The driver for persistent memory disk encounters internal error". -
Page 41: Chapitre 10: Linux
Linux Sujets : • Identification et configuration d’un périphérique de mémoire persistante • Utilitaire de gestion • Correctifs d’erreurs Linux Identification et configuration d’un périphérique de mémoire persistante Recensement des périphériques DCPMM Pour recenser tous les périphériques physiques du système, exécutez la commande : ndctl list -DHi Création d’un espace de nommage La configuration des espaces de nommage détermine la capacité... -
Page 42: Suppression Des Espaces De Nommage
(X est un nombre naturel compris entre 0 et le nombre de périphériques PMEM logiques) mkdir /mnt/pmemX mount -o dax /dev/pmemX /mnt/pmemX Pour écrire des données sur le périphérique, exécutez la commande suivante : cd /mnt/pmemX echo “Hello World” >>test.txt Réinitialisez le système. -
Page 43: Correctifs D'erreurs Linux
Par exemple : /dev/pmem5 /mnt/somedir ext4 defaults, x-systemd.device-timeout=0,dax 0 2 3. Le BIOS Dell ne prend pas en charge l’amorçage à partir du module DCPMM. Certaines distributions des systèmes d’exploitation Linux (Red Hat Enterprise Linux 7.6, Red Hat Enterprise Linux 8.0) prennent en charge cette fonctionnalité, mais pas le BIOS des systèmes Dell. -
Page 44: Chapitre 11: Vmware Esxi
VMWare ESXi Dell EMC prend en charge les modules DCPMM Intel à partir de vSphere 6.7 EP10 (version 13981272) et versions ultérieures. La prise en charge est disponible pour les modes Mémoire et App Direct des modules DCPMM Intel. Les détails de l’inventaire de la mémoire persistante sont disponibles en tant que client hôte. Reportez-vous à Managing Persistent Memory dans vSphere Single Host Management - VMware Host Client qui décrit en détail les données de mémoire persistante... -
Page 45: Pmem En Mode Mémoire
Figure 26. Espaces de nommage créés sur ESXi en dehors des ensembles d’entrelacement visibles Une fois les espaces de nommage créés, ESXi crée automatiquement un magasin de données PMEM et le monte en tant que magasin de données accessible aux utilisateurs. Figure 27. -
Page 46: Dépannage Et Maintenance De L'hyperviseur Esxi
● Le démarrage ESXi prend plus de temps lorsque les modules DCPMM Intel sont configurés en mode App-Direct Sans entrelacement. Dell EMC ne prend pas en charge les objectifs App-Direct Non imbriqués avec ESXi. ● Si des modules DCPMM contiennent une erreur critique, l’interface utilisateur du client hôte ESXi (client HTML) ne répond pas lorsque l’utilisateur accède à... -
Page 47: Chapitre 12: Diagnostics Du Système
Diagnostics du système Les diagnostics du système dans Lifecycle Controller ne testent pas le module DCPMM Intel en mode App Direct afin d’éviter de détruire les données des clients. REMARQUE : Les diagnostics du système ne sont pas recommandés pour rechercher des défaillances du module DCPMM Intel en mode Mémoire, car les tests sont extrêmement longs. -
Page 48: Chapitre 13: Mise À Jour Du Micrologiciel
La mise à jour du package DUP est gérée par LC. Pour plus d’informations sur la mise à jour du micrologiciel avec Lifecycle Controller, consultez la page : Guide de l’utilisateur de Dell Lifecycle Controller disponible à l’adresse https://www.dell.com/idracmanuals.
