Sommaire des Matières pour Dell SC400
- Page 1 Boîtier d'extension SC400, SC420 et SC420F Dell Manuel du propriétaire Modèle réglementaire: E03J, E04J Type réglementaire: E03J001, E04J001...
-
Page 2: Remarques, Précautions Et Avertissements
Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs. -
Page 3: Table Des Matières
Présentation du Boîtier d'extension SC400 ....................6 Surveillance et diagnostics du Boîtier d'extension SC400 ................6 Fonctions et voyants du panneau avant du Boîtier d'extension SC400 ..................7 Boîtier d'extension SC400 : fonctions et voyants du panneau arrière ................8 Fonctions et voyants des modules EMM du Boîtier d'extension SC400 ............................... -
Page 4: À Propos De Ce Document
Les informations fournies dans ce guide sont destinées à être utilisées par les utilisateurs finaux Dell. Contacter Dell Dell fournit plusieurs options de support et de service en ligne et téléphoniques. La disponibilité varie en fonction du pays et du produit, et certains services peuvent ne pas être disponibles dans votre région. - Page 5 Fournit des livres blancs, des guides concernant les meilleures pratiques et des questions fréquemment posées concernant les produits Dell Storage. Rendez-vous sur : http://en.community.dell.com/techcenter/storage/. À propos de ce document...
-
Page 6: Propos Des Boîtier D'extension Sc400

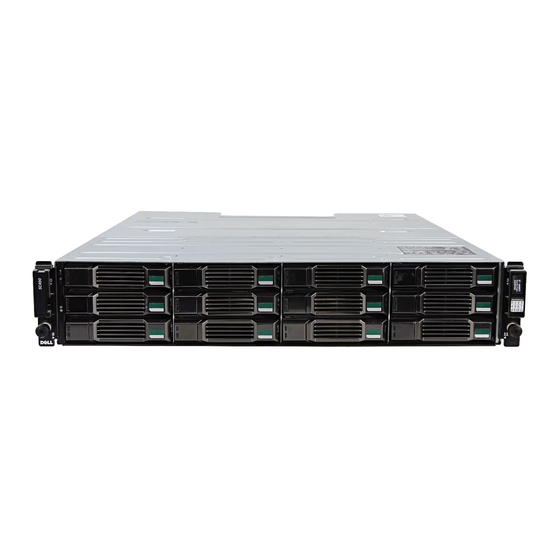

Présentation du Boîtier d'extension SC400 Le SC400 est un boîtier d'extension 2U qui prend en charge jusqu'à 12 disques durs de 3,5 pouces installés dans une configuration à quatre colonnes et trois lignes. Le SC420 est un boîtier d'extension 2U qui prend en charge jusqu'à 24 disques durs de 2,5 pouces installés dans le sens vertical, côte à... -
Page 7: Boîtier D'extension Sc400 : Fonctions Et Voyants Du Panneau Arrière
Reste allumé en orange lorsque le boîtier d'extension est en état de défaillance. Disques durs • SC400 : jusqu'à 12 lecteurs de disque dur SAS de 3,5 pouces remplaçables à chaud. • SC420 : jusqu'à 24 lecteurs de disque dur SAS de 2,5 pouces remplaçables à... -
Page 8: Fonctions Et Voyants Des Modules Emm Du Boîtier D'extension Sc400
(PS2) Fonctions et voyants des modules EMM du Boîtier d'extension SC400 Le SC400 Series inclut deux modules de gestion du boîtier (EMM) dans deux emplacements de l'interface. Figure 4. Fonctions et voyants des modules EMM du Boîtier d'extension SC400 Élément... -
Page 9: Lecteurs De Boîtier D'extension Sc400
Lecteurs de Boîtier d'extension SC400 Les lecteurs de disque dur (HDD) Dell Enterprise Plus et les lecteurs de disques SSD Dell Enterprise Plus sont les seuls lecteurs qui peuvent être installés dans les Boîtiers d'extension SC400. Si un lecteur autre que Dell Enterprise Plus est installé, le Storage Center empêche sa gestion. -
Page 10: Remplacement Des Composants Du Boîtier D'extension Sc400
Veillez à respecter les consignes de sécurité suivantes pour éviter de vous blesser et d'endommager l'équipement du Storage Center . Si le matériel décrit dans ce guide est utilisé d'une manière non spécifiée par Dell, la protection fournie par l'équipement risque d'être réduite. Pour votre sécurité et votre protection, observez les règles décrites dans les sections suivantes. -
Page 11: Précautions Contre Les Décharges Électrostatiques
REMARQUE : pour assurer le bon refroidissement du boîtier d'extension, vous devez installer des caches de disque dur dans chaque logement de disque dur vacant. Procédures de pré-remplacement Effectuez les procédures décrites dans ce chapitre avant de remplacer un composant du Boîtier d'extension SC400. Remplacement des composants du Boîtier d'extension SC400... -
Page 12: Envoyer Des Données De Diagnostic À L'aide De Dell Supportassist
Les Boîtiers d'extension SC400 prennent en charge les disques durs remplaçables à chaud. Le Boîtier d'extension SC400 prend en charge jusqu'à 12 disques durs de 3,5 pouces installés dans une configuration à quatre colonnes et trois lignes. Le Boîtier d'extension SC420 prend en charge jusqu'à 24 disques durs de 2,5 pouces, installés dans le sens vertical, côte à... -
Page 13: Numérotation Des Disques De Boîtier D'extension Sc400
à l'intérieur du boîtier d'extension. • Le SC400 peut contenir jusqu'à 12 disques durs, numérotés en ligne de gauche à droite en commençant par 0 au niveau du disque dur supérieur gauche. Figure 7. Numérotation des disques de SC400 •... -
Page 14: Remplacer Un Disque Dur
Remplacer un disque dur Utilisez cette procédure pour remplacer un disque dur défaillant. Prérequis Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. À propos de cette tâche Les disques durs peuvent être remplacés sans arrêter le boîtier d'extension. - Page 15 Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. Installation des disques durs dans un Boîtier d'extension SC400 Un Boîtier d'extension SC400 est livré avec les lecteurs installés et des caches de disques vides sont insérés dans les emplacements inutilisés.
-
Page 16: Remplacement Des Rails De Rack
Tous les logements de lecteur du boîtier d'extension doivent être remplis avec un lecteur ou un cache de lecteur. Remplacement des rails de rack Les rails de rack permettent d'installer les Boîtiers d'extension SC400 dans un rack. Remplacement des composants du Boîtier d'extension SC400... -
Page 17: Procédures De Post-Remplacement
Effectuez les procédures décrites dans cette section avant de remplacer un composant d’un Boîtier d'extension SC400. Envoyer des données de diagnostic à l'aide de Dell SupportAssist Après avoir remplacé les composants, utilisez Dell SupportAssist pour envoyer des données de diagnostic au Dell Technical Support Services. -
Page 18: Dépannage Des Composants De L'sc400 Series
Dépannage des composants de l'SC400 Series Cette section décrit les étapes basiques de dépannage des composants qui se trouvent à l'intérieur des Boîtiers d'extension SC400. Dépannage de modules d'alimentation/de refroidissement Suivez ces étapes pour dépanner les modules bloc d'alimentation/ventilateur de refroidissement. -
Page 19: Dépannage Du Panneau De Contrôle
Réinstallez le panneau de contrôle en procédant d’abord à son retrait, puis à sa réinstallation. PRÉCAUTION : Le système de stockage et les boîtiers d'extension doivent être arrêtés avant la réinstallation du panneau de contrôle. Dépannage des composants de l'SC400 Series... -
Page 20: Caractéristiques Techniques Du Boîtier D'extension Sc400
Les caractéristiques techniques des Boîtiers d'extension SC400 sont répertoriées dans les tableaux suivants. Disques SC400 : jusqu'à 12 disques durs ou SSD SAS remplaçables à chaud de 3,5 pouces (12,0 Gbits/s) Disques durs SAS SC420 : jusqu'à 24 disques durs ou SSD SAS remplaçables à chaud de 2,5 pouces (12,0 Gbits/s) SC420F : jusqu'à... - Page 21 Product Safety, EMC and Environmental Datasheets (Données de sécurité produit, EMC et environnement). Température SC400 : 5 °à 35 °C (41 ° à 95 °F) avec une augmentation de température maximale par En fonctionnement incréments de 10 °C (18 °F) par heure SC420 : 10 °à...
- Page 22 REMARQUE : Pour des altitudes supérieures à 900 m (2950 pieds), la température maximale de fonctionnement est diminuée de 0,56°C par 168 m (1 °F par 550 pieds). Stockage De -16 à 10 600 m (-50 à 35 000 pieds) Caractéristiques techniques du Boîtier d'extension SC400...
