4.8.3 Remplacement de l'essieu avant (version
4 roues)
ATTENTION !
Risque d'accidents
Placer le châssis verticalement sur son extrémité
peut causer des accidents.
– Fixez le châssis pour l'empêcher de basculer.
Lors du démontage, veillez à ne pas égarer les
petites pièces comme les vis et les rondelles.
Déposez-les correctement pour pouvoir les
remonter dans l'ordre voulu par la suite.
• Clé de 12 mm
• Clé de 17 mm
1. Démontez le siège.
2. Retirez les blocs batteries.
3. Retirez l'unité motrice.
4.

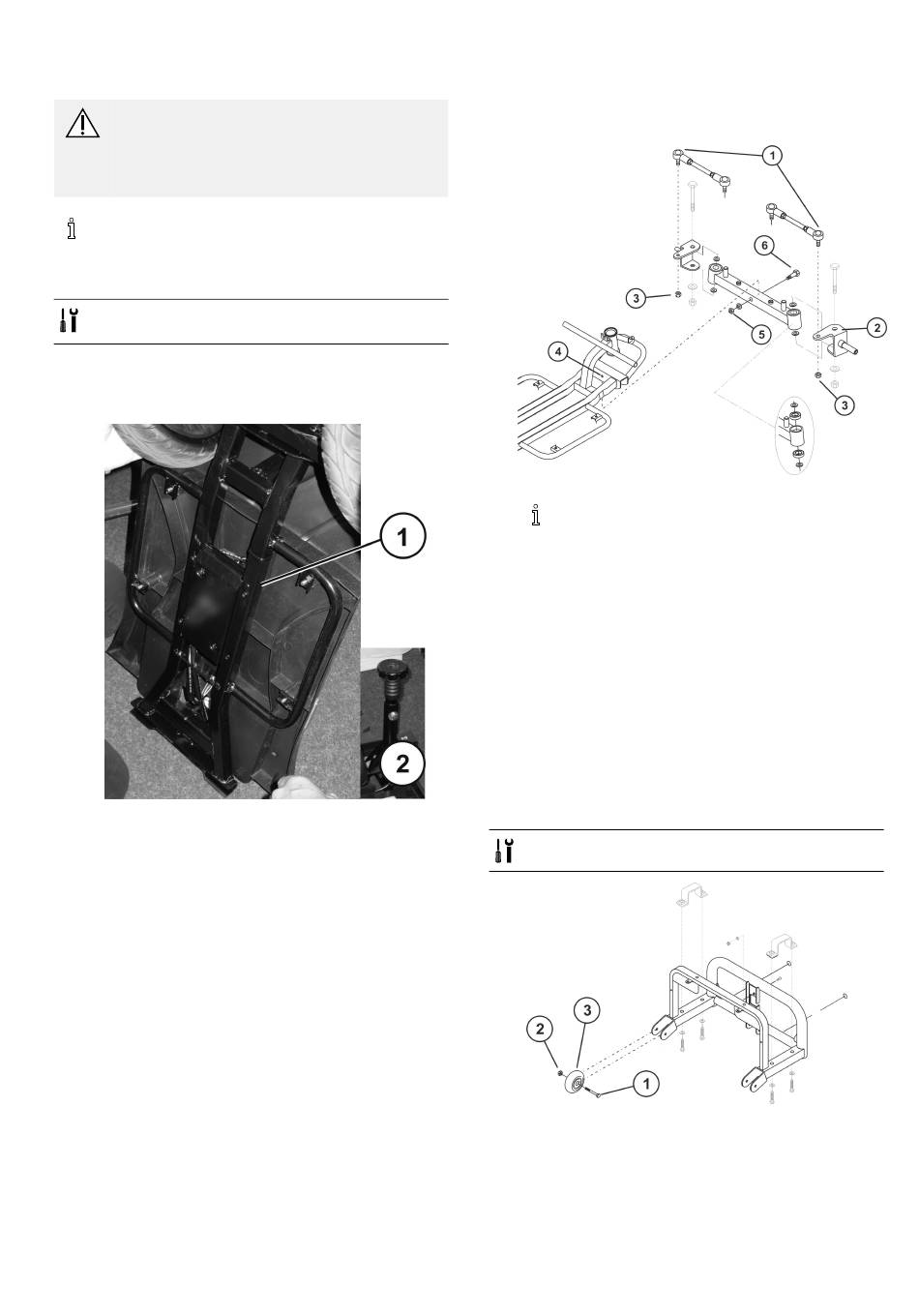

Placez le châssis (1) verticalement sur son adaptateur
d'assise (2).
5. Fixez le châssis pour l'empêcher de basculer.
1577884-D
Fig. 4-21
Démontage de l'essieu
1. Retirez les roues avant. Reportez-vous à la section
4.8.2 Remplacement des roues (version à 4 roues/roues
arrière de la version à 3 roues), page 18.
2.
Maintenez l'extrémité de la barre avec une
clé pendant que vous retirez l'écrou (3) pour
l'empêcher de tourner.
Desserrez et retirez les écrous (3) des barres
d'accouplement (1).
3. Retirez les barres d'accouplement (1) des plaques de
direction (2).
4. Desserrez et retirez l'écrou (5) et la rondelle.
5. Retirez le boulon (6) et l'ensemble de l'essieu du
châssis (4).
Installation de l'essieu
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Testez toutes les fonctions.

4.8.4 Remplacement des roues anti-bascule

• Clé de 10 mm (2)
Fig. 4-23
Démontage de la roue
1. Desserrez et retirez l'écrou (2).
2. Retirez le boulon (1).
3. Retirez la roue (3) du support.
4. Remplacez la roue.
