Invacare® Colibri
4.6.2 Comment manipuler correctement des
batteries endommagées
ATTENTION !
Risque de corrosion et de brûlures par fuite
d'acide si les batteries sont endommagées
– Retirez immédiatement tout vêtement souillé
par de l'acide.
En cas de contact avec la peau :
– Lavez immédiatement et abondamment la
zone affectée à l'eau.
En cas de contact avec les yeux :
– Rincez immédiatement les yeux à l'eau
courante pendant plusieurs minutes ;
consultez un médecin.
• Portez toujours des lunettes de protection et des
vêtements de sécurité appropriés lorsque vous
manipulez des batteries endommagées.
• Placez les batteries endommagées dans un récipient
résistant à l'acide immédiatement après leur retrait.
• Transportez systématiquement les batteries
endommagées dans un récipient adapté résistant à
l'acide.
• Lavez abondamment à l'eau tous les objets
susceptibles d'avoir été en contact avec de l'acide.
Mise au rebut des batteries usagées ou endommagées
Les batteries usagées ou endommagées peuvent être
renvoyées à votre fournisseur ou directement à Invacare.

4.6.3 Installation/retrait des blocs batteries

L'installation des blocs batteries dans le scooter est décrite
dans le manuel d'utilisation.

4.6.4 Remplacement des batteries

• Tournevis Phillips
• Clé de 8 mm (batterie 18 Ah uniquement)
1. Démontez le siège.
2. Retirez les blocs batteries.
3.
Retournez le bloc batterie (1).
16

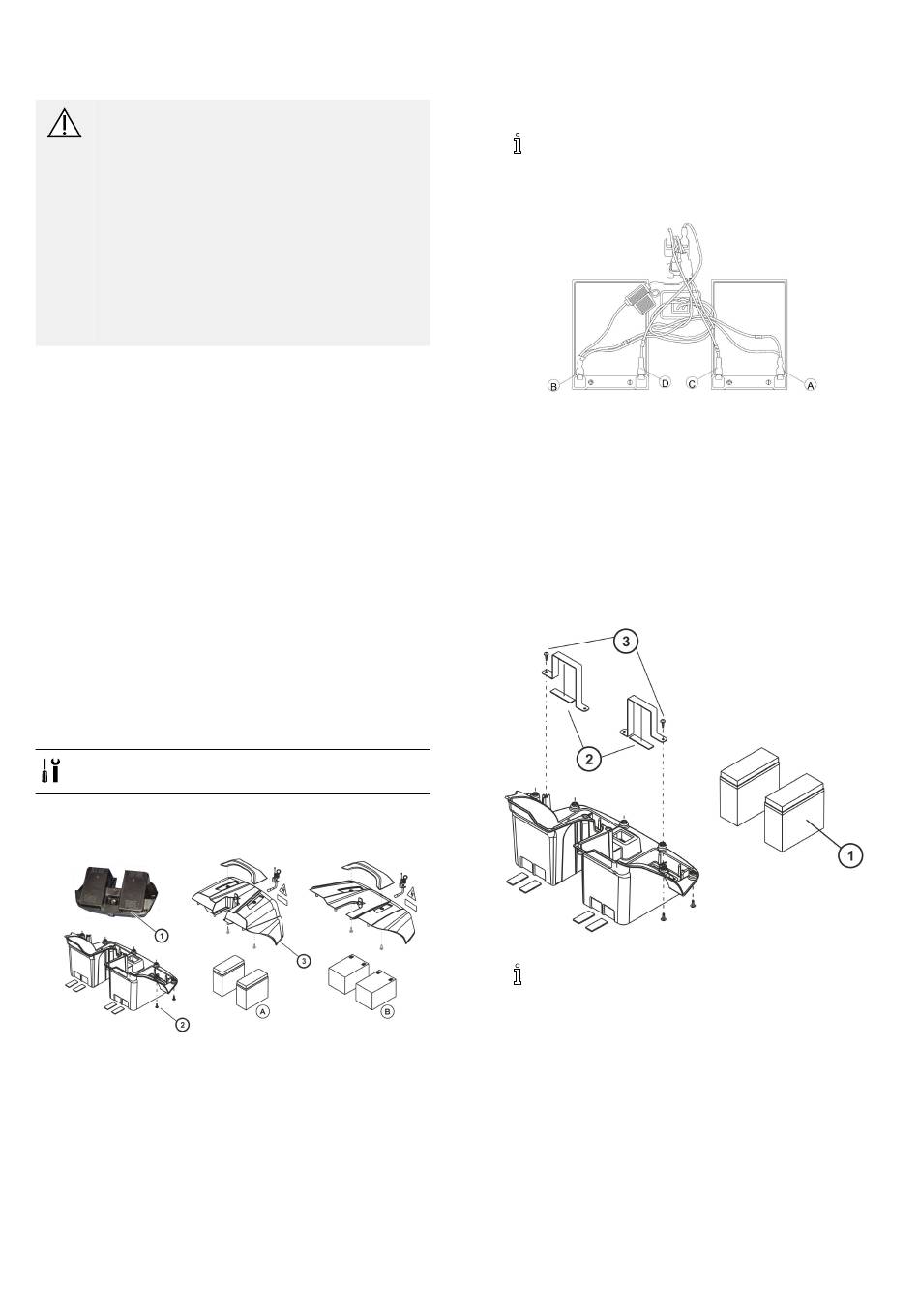

Fig. 4-14
4. Desserrez et retirez les vis (2) du bloc batterie.
5. Remettez avec précaution le bloc batterie (1) à
l'endroit et retirez le carénage de la batterie (3).
6.
Selon le type de batterie, débranchez les
connecteurs comme suit :
• Batteries 12 Ah : retirez les fiches des
bornes de la batterie.
• Batteries 18 Ah : desserrez les vis.
Retirez toutes les fiches de connexion des bornes de
la batterie. Débranchez le faisceau de câbles des
batteries dans l'ordre suivant :
a. Câble NOIR A de la borne négative de la batterie
sur la batterie de droite
b. Câble ROUGE B de la borne positive de la batterie
sur la batterie de gauche
c. Câble BLANC A de la borne positive de la batterie
sur la batterie de droite
d. Câble BLANC D de la borne négative de la batterie
sur la batterie de gauche
7.
Les batteries (1) sont maintenues par des (2)
clips fixés par des vis Phillips (3).
Desserrez et retirez les vis (3) et les clips (2).
8. Remplacez les batteries.
9. Installez les batteries neuves et fixez-les avec les
clips (2).
Fig. 4-15
Fig. 4-16
