Protection Hors-Gel Séquentielle, Côté Eau (Passif Lg-Ni1000) - Siemens Synco 700 RMU710B Manuel Technique

Attention

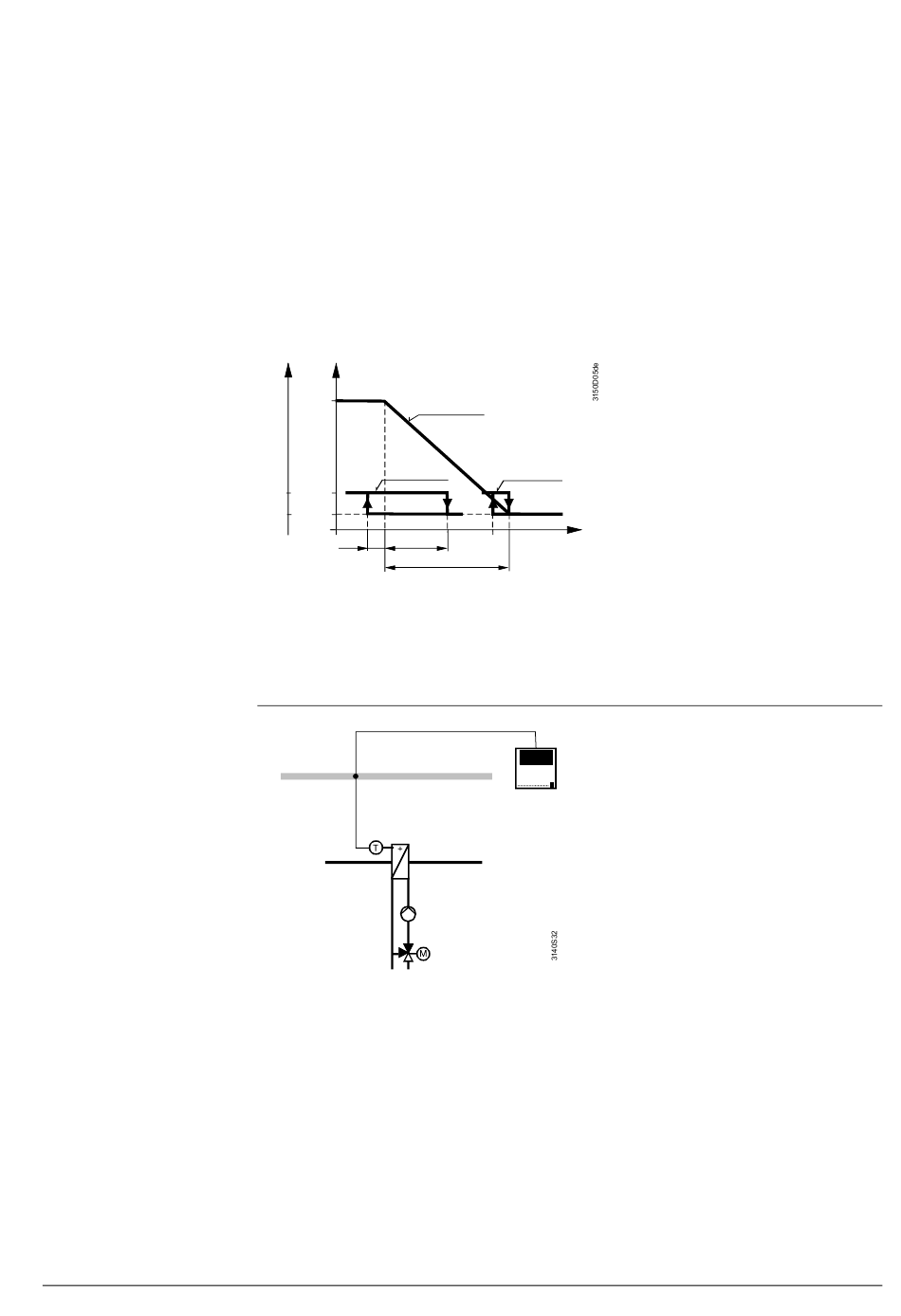

Diagramme de
fonctionnement
Exemple d'application
Remarques
Siemens
Building Technologies
Lorsque la température passe en dessous du point d'enclenchement réglé (= seuil
risque de gel + 2 K + bande P) toutes les séquences de chauffage sont ouvertes et
toutes les séquences de refroidissement fermées progressivement. La pompe de
batterie chaude est également enclenchée. Ces mesures ont pour but d'éviter que le "
seuil de risque de gel" ne soit enfreint.
Si elles sont néanmoins insuffisantes, les réactions suivantes s'enclenchent :
Arrêt des ventilateurs
La boucle comprenant la batterie chaude exposée au risque de gel maintient toutes
les séquences de chauffage ouvertes et toutes les séquences de refroidissement
fermées, la pompe de la batterie chaude reste enclenchée.
Les programmateurs à étages restent enclenchés s'ils ne sont pas verrouillés par
l'entrée " Libération externe"!
Arrêt de toutes les autres boucles de régulation
Fermeture du volet d'air extérieur (voir chapitre 10.5 "Volet d'air de mélange (type de
base A, P")
100 %
Vanne de chauffage
Défaut
En 5 %
Art 0 %
Xp/2
2 K
FG
La fonction antigel reste active même lorsque l'installation est arrêtée.
17.2.3
AI
Pour que la surveillance antigel soit fiable, il faut veiller à l'emplacement de la sonde.
La sonde doit être placée à/dans la sortie hydraulique de la batterie chaude à
l'intérieur de la gaine de soufflage.
Prévoir comme mesure de protection supplémentaire l'enclenchement automatique
de la pompe du circuit de chauffage à des températures extérieures inférieures à
5 °C (valeur de réglage "Mise en marche selon temp. ext.", cf. chapitre 10.2
"Pomp").
Lorsque la température passe en dessous du point d'enclenchement réglé, les
séquences de chauffage sont ouvertes et les séquences de refroidissement fermées
progressivement. Ces mesures ont pour but d'éviter que le "seuil de risque de gel" ne
soit enfreint.
Si elles sont insuffisantes, les réactions suivantes sont déclenchées :
Arrêt des ventilateurs
