Sommaire des Matières pour HellermannTyton ATS3080

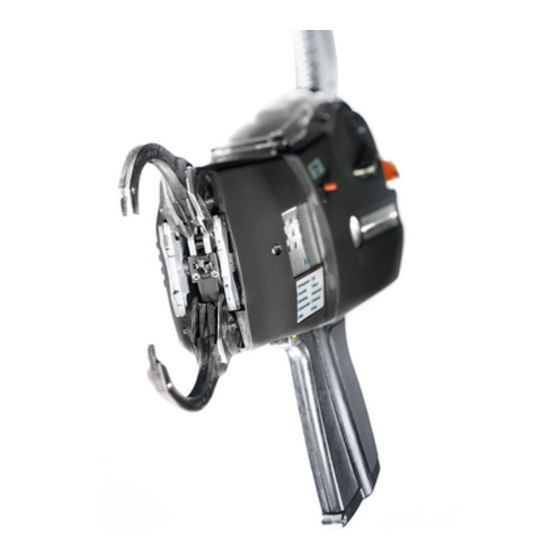

- Page 1 Autotool System 3080 Frettage automatique jusqu’à 80 mm de diamètre Manuel d’utilisation...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES 1 Autotool System 3080 (ATS3080)......... .. 3 2 Mise en route ..............6 2.1 Réglages généraux .. -
Page 3: Autotool System 3080 (Ats3080)
` L’outil doit être exclusivement entretenu/réparé par le fabricant ou par des personnes qualifiées et formées par HellermannTyton. -
Page 4: Utilisation
être utilisé exclusivement en intérieur. ` Cet outil a été conçu pour un usage industriel. ` L’outil ATS3080 ainsi que le support de travail ne peuvent être utilisés qu’aux fins décrites dans le présent manuel d’utilisation. ` Toute modification non autorisée de l’ATS3080 / du support, réalisée par l’utilisateur, annule la responsabilité... -
Page 5: Transport
Autotool System 3080 Transport Pour transporter l’ATS3080, utiliser systématiquement la boîte à outils d’origine fournie par HellermannTyton. Pour transporter le support de table, toutes les pièces mobiles doivent être fixées. Modifications En raison des exigences de sa clientèle, HellermannTyton suit les développements actuels et les améliorations techniques des outils et... -
Page 6: Mise En Route
` Poids de l’ATS3080 : 1,9 kg ` Poids de l’alimentation secteur : 1,3 kg ` Brancher le boîtier de l’alimentation secteur sur une prise de courant et brancher l’ATS3080 avec le câble fourni ` Boîtier de l’alimentation secteur - Entrée : 230/115 VCA, 50/60 Hz - Sortie : 48 VCC, max. -
Page 7: Insertion/Retrait Du Consommable
` Après insertion, il est nécessaire d’avoir une tête de fermeture au-dessus du bouchon avant. ` La partie verte au-dessus de l’outil (transport des têtes de fermeture) doit être visible. Manuel d’utilisation . ATS3080 . 2015... -
Page 8: Retrait Des Têtes De Fermeture
IMPORTANT Utiliser le crochet à tête de fermeture rouge (102-01110) pour retirer les têtes de fermeture de l’ATS3080. Le cas échéant, les raccords risquent d’être endommagés. Raccords Correct endommagés Retrait des têtes de fermeture ` Pousser vers le bas le levier de coupe de tête de... - Page 9 Bloc à rouleau Retrait de la bande crantée continue ` Maintenir appuyé le bouton rouge et basculer le bloc à rouleau sur la position la plus basse. ` Retirer la bande crantée continue. Manuel d’utilisation . ATS3080 . 2015...
-
Page 10: Exigences De Fonctionnement
` Têtes de fermeture insérées dans la bonne direction et partie verte du transport de têtes de fermeture visible. ` La tête de fermeture est correctement positionnée dans le bouchon avant. ` Éjecteurs dépliés. ` Voyant 10 allumé en vert. Manuel d’utilisation . ATS3080 . 2015... -
Page 11: Positionnement Du Faisceau
Positionnement du faisceau ` Le faisceau doit être droit et centré devant l’ATS3080. ` Ne pas comprimer les mâchoires. ` Ne pas appuyer l’ATS3080 sur le faisceau. ` Actionner la gâchette. Voici ce qui se passe en actionnant la gâchette : ` Les mâchoires se ferment. -
Page 12: Réinitialiser Les Réglages
Réinitialiser les réglages 5 RÉINITIALISER LES RÉGLAGES Suite à une défaillance, l’ATS3080 doit être réinitialisé mécaniquement. La réinitialisation électrique se fait automatiquement au même moment. ` Ouvrir les mâchoires à l’aide du levier rouge. ` Pousser la tête de fermeture dans le bouchon avant en fermant légèrement les mâchoires... -
Page 13: Dépannage
Réinitialiser Voyant LED 8 Aucune fonction Bande crantée continue Voyant LED 9 Bloc à rouleau ouvert Fermer le bloc à rouleau Rouleau bloqué Voyant LED 10 Réinitialisation non Réinitialiser de nouveau Réinitialisation terminée Manuel d’utilisation . ATS3080 . 2015... -
Page 14: Défaillance
Trop de têtes de fermeture dans le ferment pas ou plus bouchon avant Les éjecteurs doivent être dépliés La bande crantée n’est Tirer la bande crantée continue vers pas ou plus coupée l’avant et couper derrière la tête de fermeture Manuel d’utilisation . ATS3080 . 2015... -
Page 15: Maintenance
` Retirer les deux vis du bouchon avant. ` Retirer le bouchon avant, le dévisser et le nettoyer avec de l’air comprimé ou une brosse. ` Nettoyer l’avant de l’ATS3080 avec de l’air comprimé. ATTENTION ` Le couteau (1) et le levier de coupe doivent être en position basse (fenêtre ouverte) lors... -
Page 16: Déclaration De Conformité Ce De L'ats3080
Responsable du développement des systèmes d'application Remarque : Cette attestation correspond à la déclaration du fabricant aux termes de la directive Machines 2006/42/CE, annexe II A. Toute modification du produit décrit annule la présente déclaration. Seite 1 / 1 Manuel d’utilisation . ATS3080 . 2015... -
Page 17: Déclaration De Conformité Ce De L'alimentation Secteur
Déclarations de conformité CE 9 DÉCLARATION DE CONFORMITÉ CE DE L’ALIMENTATION SECTEUR Manuel d’utilisation . ATS3080 . 2015... - Page 18 Manuel d’utilisation . ATS3080 . 2015...
- Page 19 Manuel d’utilisation . ATS3080 . 2015...
