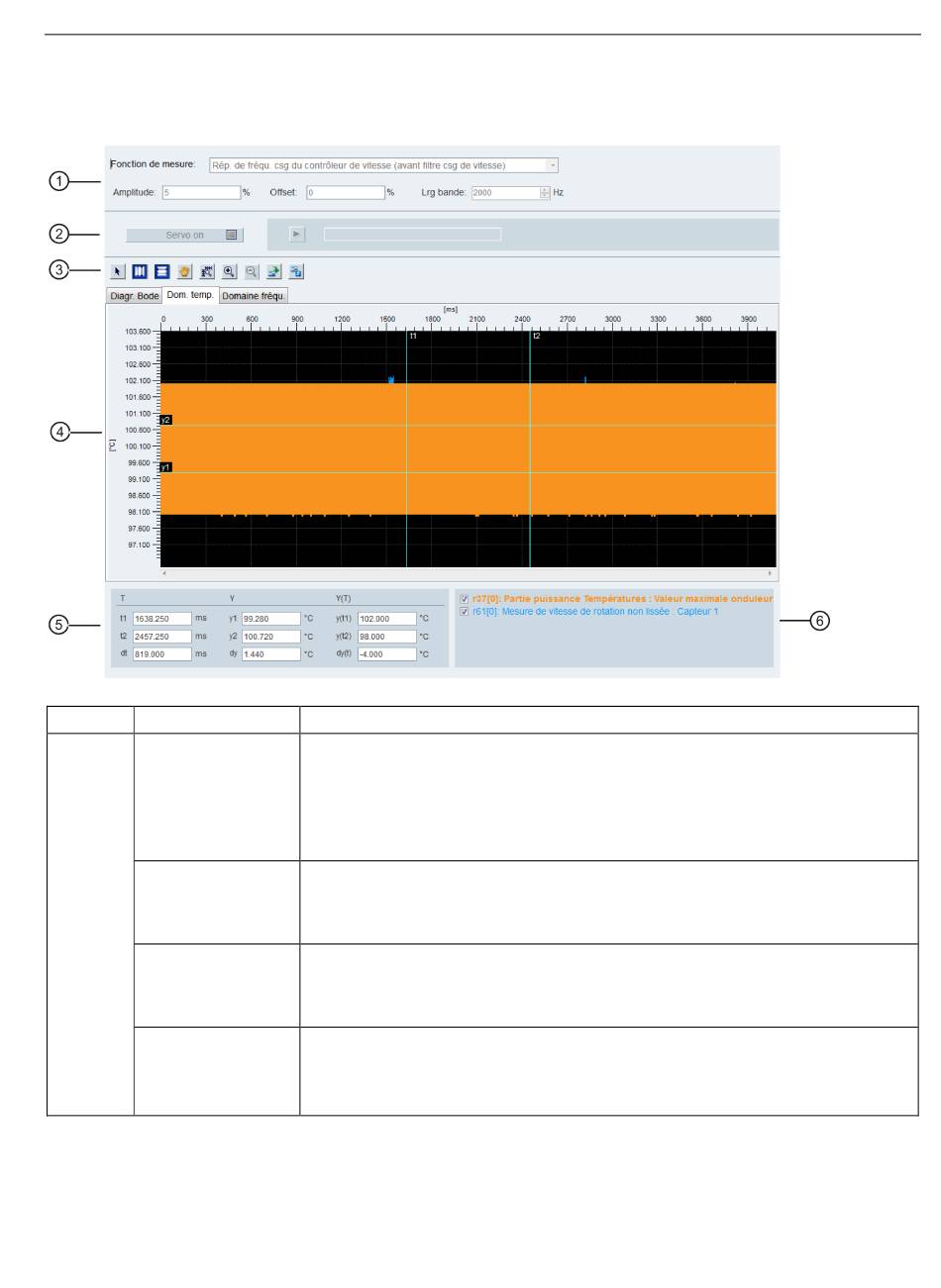

Vue d'ensemble
Repère
Elément
①
Fonctions de mesure
Amplitude
Offset
Largeur de bande
SINAMICS V-ASSISTANT Aide en ligne
Manuel d'utilisation, 05/2016, A5E38018043
Description
Réponse de fréquence de consigne du contrôleur de vitesse (avant le filtre de
•
consigne de vitesse)
Système de régulation de vitesse (excitation après le filtre de consigne actuel)
•
Réponse de fréquence de consigne du régulateur de courant (après le filtre de
•
consigne de courant)
Valeur d'amplitude de signal à appliquer.
Pour le contrôleur de courant, la spécification est une valeur relative indiquée en pour-
centage. La valeur se rapporte au courant de référence (p2002). Pour le contrôleur de
vitesse, la spécification de l'amplitude est toujours exprimée en unités physiques.
Composant CC superposé au signal de test.
La valeur est normalisée de la même façon que la spécification de l'amplitude. Veuil-
lez noter que l'offset est de nouveau déduit lorsque les valeurs mesurées sont enre-
gistrées pendant l'exécution.
Largeur de bande de la mesure activée par un signal PRBS.
Largeur de bande = 1/(2*fréquence d'échantillonnage). Etant donné que seuls des
multiples de 2
sont possibles pour le temps d'échantillonnage minimal (0,25ms), les
n
largeurs de bande qui peuvent être implémentées sont quantifiées.
Navigation dans les tâches
4.5 Diagnostics
73
