10.2 Een routine-onderhoud
10.2.1 Voorplaat verwijderen
Het onderste scharnierpunt
(1, Afb. 10.3) uitschroeven en de
deur van het bovenste scharnierpunt
(2, Afb. 10.3) schuiven. De bovenste
frontplaat (1, Afb. 10.4) uit de ope-
ningen van de zijwanden uithaken.
•
nadat alle bevestigingsschroeven
zijn verwijderd de bodemplaat
wegnemen.
10.2.2 Gaswandketel uit bedrijf
nemen (afb. 10.2)
•
de stroomtoevoer van de gaswand-
ketel afsluiten;
•
de gaskraan toedraaien (2);
•
de afsluitkranen op de retour (5) –
en vertrek (1) leiding van de gas-
wandketel sluiten;
•
de koudwaterkraan (4) van de gas-
wandketel sluiten (enkel VUW);
10.2.3 Voorplaat van de verbran-
dingskamer nemen (Afb. 10.5)
•
de vier schroeven losschroeven en
de voorplaat wegnemen;
10.2.4 Controle van de primaire
warmtewisselaar (Afb. 10.6)
•
de drie schroeven (3) en de twee
schroeven (1) losschroeven en de
voorplaat (2) wegnemen;
•
Primaire warmtewisselaar (1) con-
troleren en eventuele roetafzetting
met een zachte borstel verwijderen.
Om de primaire warmtewisselaar
langs voren uit te schuiven dienen
uitsluitend de vertrek (2)- en retour
(3) -aansluitingen losgeschroefd te
worden.
•
De leidingen (2-3) d.m.v. een
kwartdraai uit de warmtewisselaar
verwijderen. Nadien kan de volle-
dige primaire warmtewisselaar
langs voor eruit genomen worden.
Het intern circuit van de primaire
warmtewisselaar goed spoelen met
water.
50
3
1
2

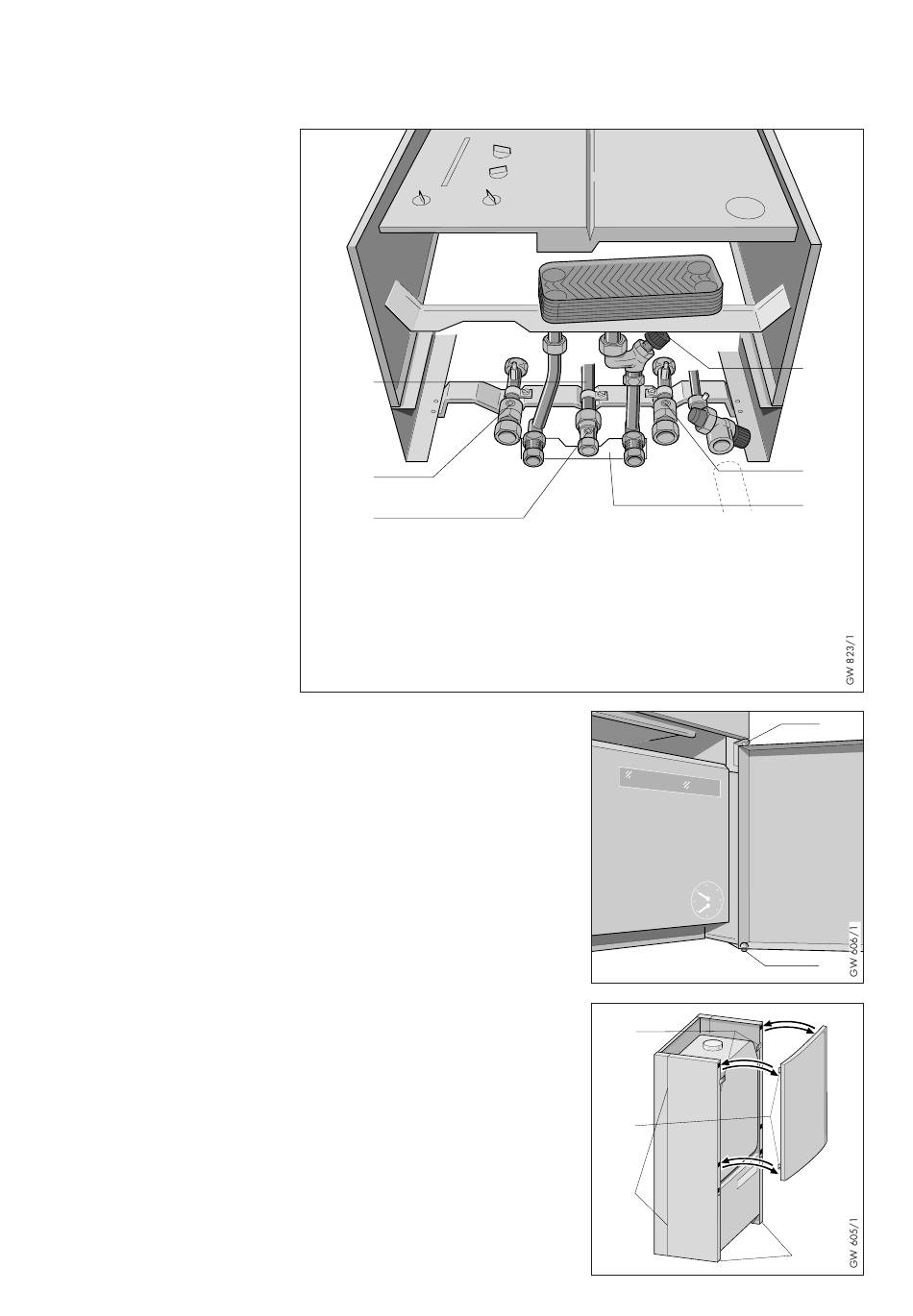

Afb. 10.2: De afbeelding wijst een VUW
Afb. 10.3
4
1
2
Afb. 10.4
4
5
6
2
1
3
