7 Gasinstellingen

7.1 Fabrieksinstelling
Het gasdebiet voor aardgas is fabriek-
singesteld bij de productie van alle
gaswandketels, hetgeen elke bijko-
mende gasregeling overbodig maakt.
De gasdruk van de toevoerleiding
moet nagezien worden bij de inbedri-
jfstelling en overeenstemmen met de
hieronder vermelde waarden. De
minimum ingangsdruk, te meten op de
meetnippel van de gasaansluiting van
de gaswandketel, controleren met de
brander in werking.
De volgende gasdrukken dienen
gerespecteerd te worden:
• Voor aardgas :
I , G25 aardgas
2E+
I , G20 verrijktgas = 19 mbar (g)
2E+
• Voor vloeibaar gas :
I , butaan = 32 mbar (g)
3+
I , propaan = 37 mbar (g)
3+
Tabel 7.1: Gasbranderdrukken en gasdebieten
Gassoort
Dynamische
gasdruk
Branderuk
vollast
VU/VUW 282/1 E
Gasdebiet
vollast
VU/VUW 282/1 E
44
7.2. Branderdruk
Vanwege de fabrieksinstelling van de
gaswandketel is elke gasbranderinstel-
ling overbodig.
De branderdruk kan als volgt gecon-
troleerd worden:
• de schroef van de meetnippel
(1, Afb. 7.1) losschroeven en de
manometer aansluiten;
• onderbreek de verbinding met de
NTC-voeler (2, Afb. 7.1);
• Verwijder de plastieken stop van de
meetnippel onderaan de verbran-
dingskamer en sluit de U-manome-
ter (2, afb. 7.2) aan;
• stel de sanitaire aquastaat (4, afb.
6.4) in op de maximum stand '9'
• open een warmwaterkraan zodat
de gaswandketel start voor warm-
waterproductie;
• de gemeten gasbranderdruk verge-
= 20 mbar (g)
lijken met de opgegeven waarden
van tabel 7.1. Indien de gemeten
waarde afwijkt gelieve de Herstel-
lingsdienst van Vaillant te
raadplegen;
• sluit de warmwaterkraan
(enkel VUW);
• de manometer verwijderen en de
schroef van de meetnippel (1,
afb. 7.1) dichtdraaien. Plaats de
plastieken stop terug op de meet-
nippel van de verbrandingskamer
en controleer de meetnippels op
ondichtheid. Sluit de NTC-voeler
(3, Afb.7.2) terug aan.
19 mbar
VU 182/1 E
VUW242/1 E
VU 182/1 E
VUW242/1 E
Cat I
2E+
G20 G25
20 mbar
10,2 12,8
10,0 12,5
10,6 13,3
1,18 2,05
2,49 m 3 /U 2,70
2,91 3,2
2
3

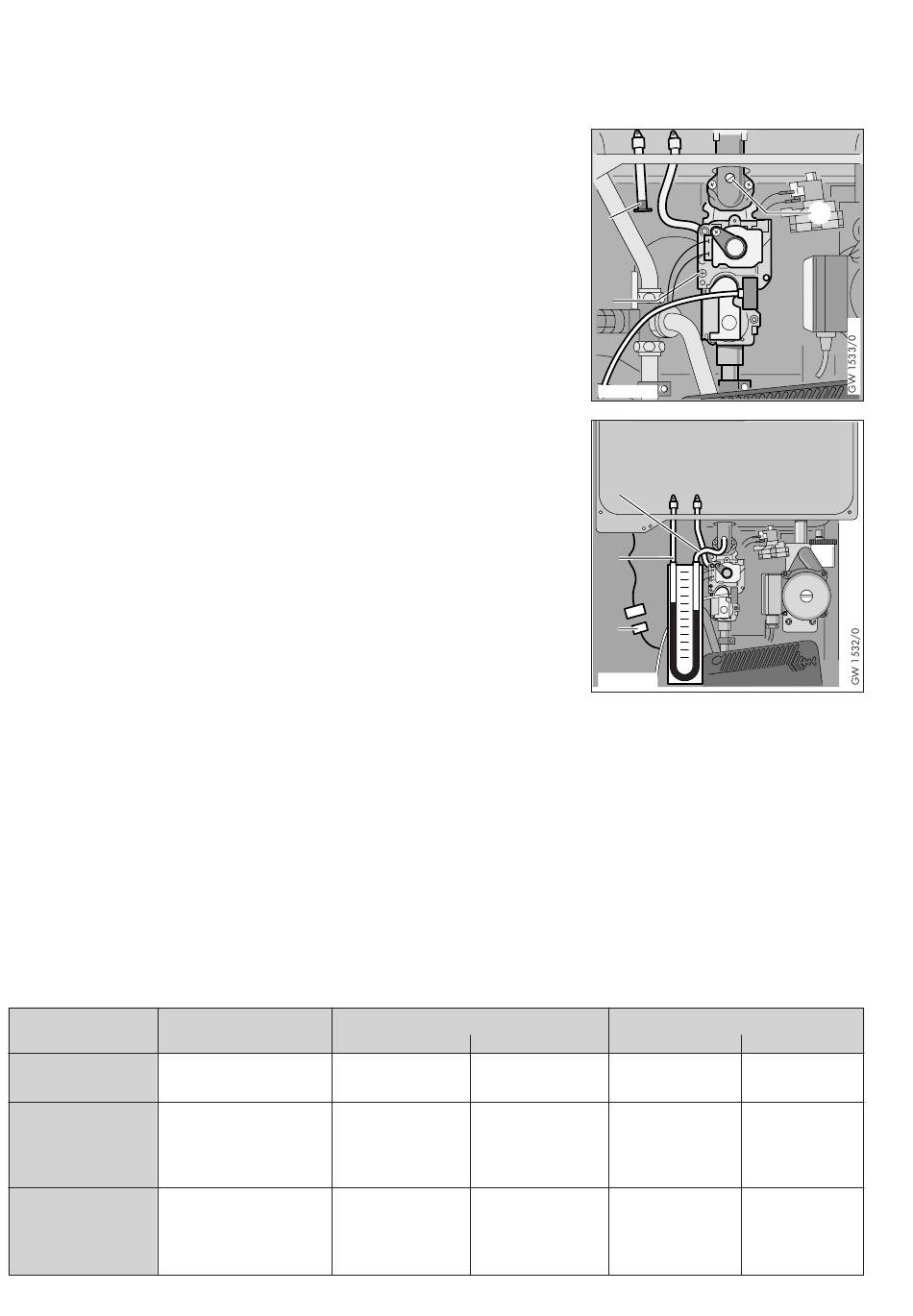

Afb. 7.1
1
2
3
Afb. 7.2
Cat I
butaan
32 mbar
20,4
21,3
22,3
1,42
m 3 /U 1,89 kg/U
2,21
1
3E+
propaan
37 mbar
27,2
28,5
29,7
1,40
1,87 kg/U
2,19
