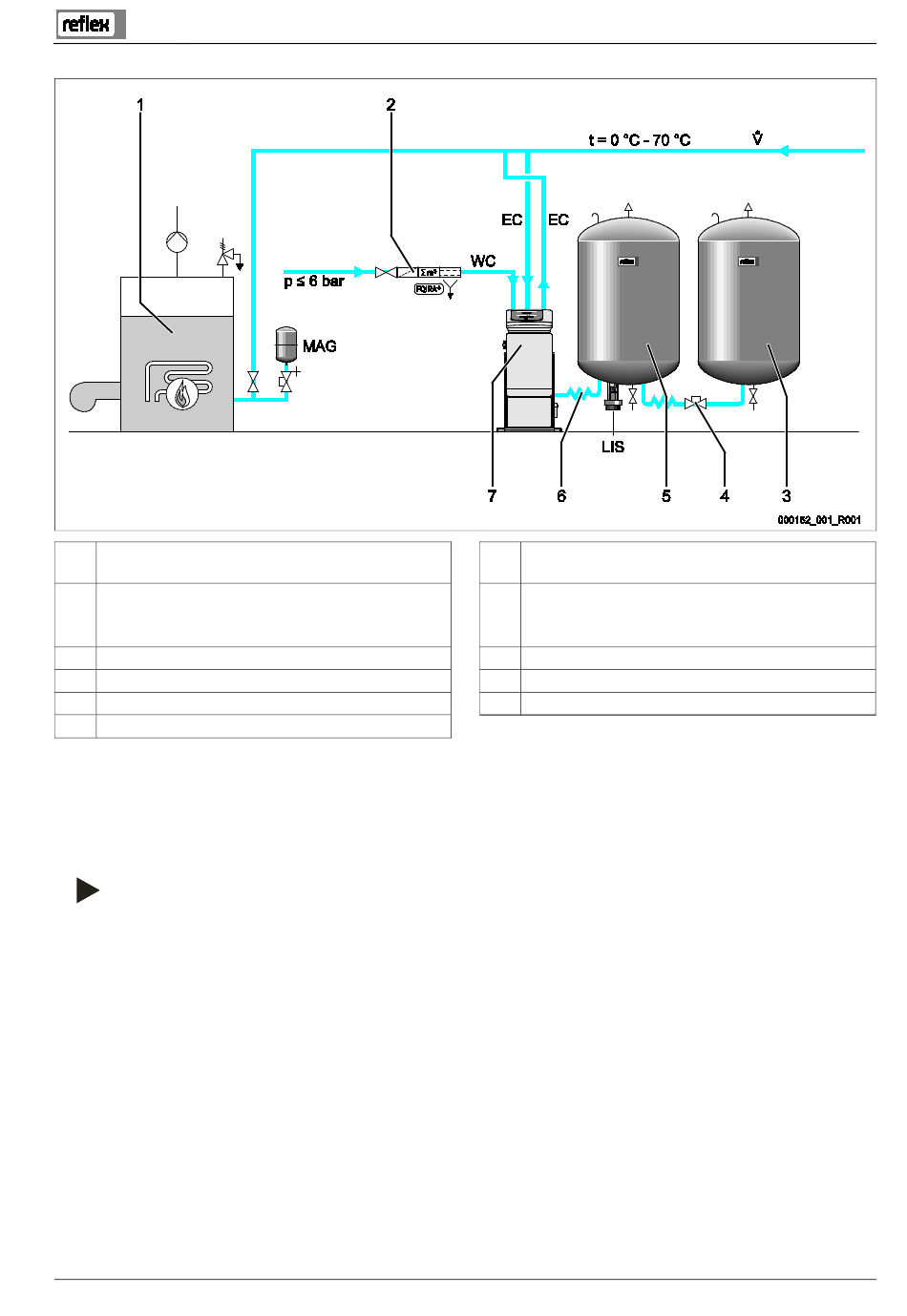

Raccordement à l'installation
1
Générateur de chaleur
2
Équipement supplémentaire en option, voir le
chapitre 4.6 "Équipement supplémentaire en option" à la
page 13.
3
Cuve en aval
4
Couplage rapide Reflex R 1 x 1
5
Cuve de base
6
Kit de raccordement de la cuve de base
Installez si nécessaire un vase d'expansion de pression à membrane MAG ≥ 35 litres (par ex. Reflex N). Il sert à réduire la fréquence de
commutation et peut être utilisé dans le même temps comme protection individuelle par fusibles du générateur de chaleur. Pour les
installations de chauffage, le montage de robinetteries d'arrêt entre l'appareil et le générateur de chaleur est nécessaire selon DIN / EN
12828. Dans le cas contraire, monter des arrêts sécurisés.
Remarque !
En raison de la puissance de dégazage optimale de l'appareil, l'installation d'un vase d'expansion de pression à membrane
MAG ≥ 35 litres (par ex. Reflex N) est recommandée.
Variomat avec commande Touch — 06.07.2016 – Rev. B
7
Représentation non contractuelle de l'unité de
commande
EC
Conduite de dégazage
•
Eau riche en gaz depuis l'installation
•
Eau dégazée vers l'installation
LIS
Mesure du niveau « LIS »
WC
Conduite de réalimentation
MAG Vase d'expansion de pression
Montage
Français — 23
