Alignez la cuve de base.
–
La distance de la cuve à l'unité de commande doit
correspondre à la longueur du kit de raccordement.
•
Montez le kit de raccordement (2) et (3) avec les raccords
vissés et les joints sur les raccordements de la bride
inférieure du réservoir de la cuve de base.
–
Veillez à bien raccorder le kit de raccordement pour
le collecteur de décharge sur le raccord (2) au-
dessous de l'autocollant (1).
–
Si vous inversez les raccordements, la pompe
risque de fonctionner à sec.
–

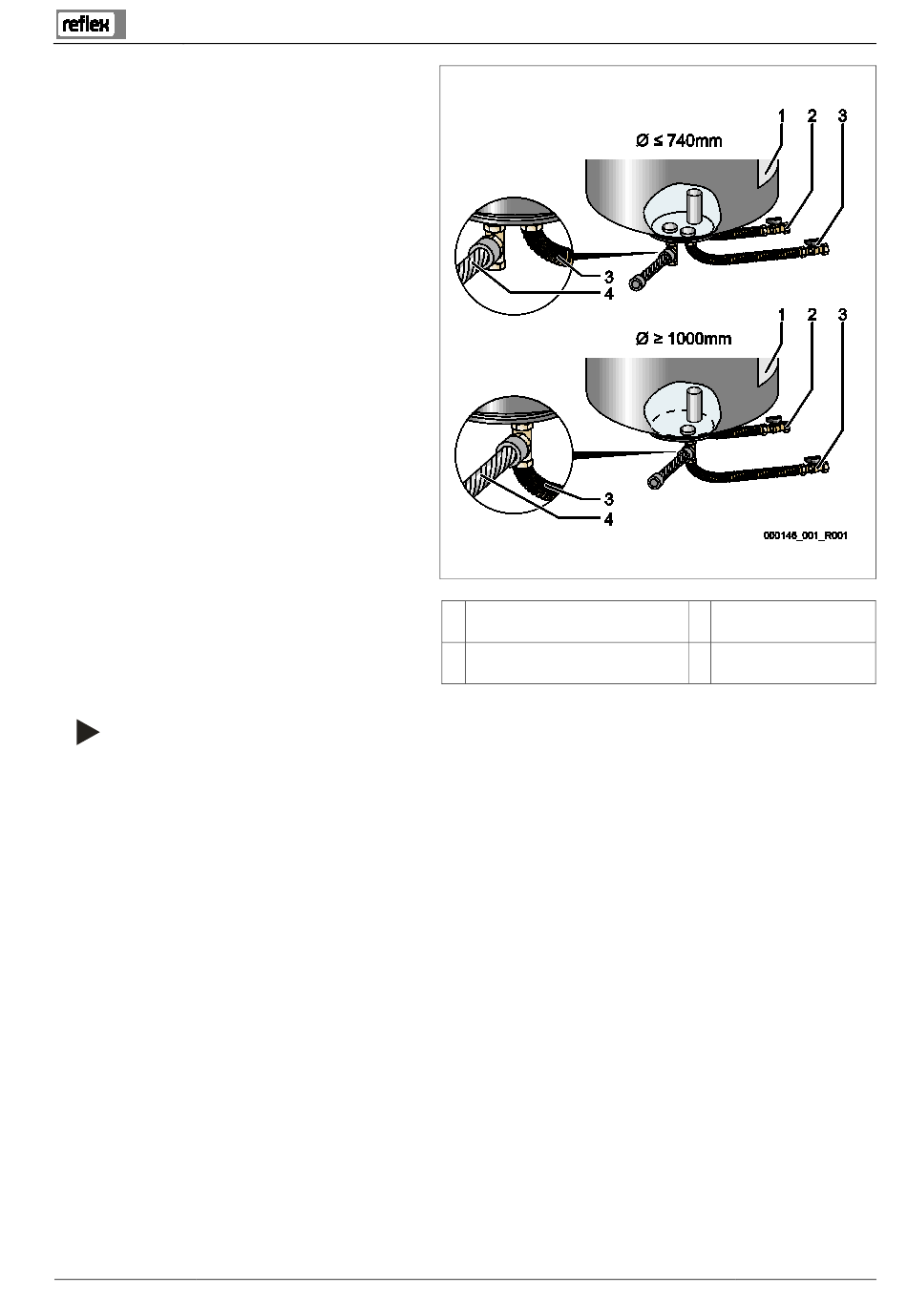

Pour les cuves jusqu'à Ø 740 mm :
•
Raccorder le kit de raccordement (2) et (3) sur
les deux mamelons libres 1" de la bride du
réservoir.
•
Raccorder le kit de raccordement (4) de la cuve
en aval avec la pièce en T sur la sortie de la
bride du réservoir.
–
Pour les cuves à partir de Ø 1 000 mm :
•
Raccorder le kit de raccordement (2) sur le
mamelon 1" de la bride du réservoir.
•
Raccorder le kit de raccordement (3) et (4) avec
la pièce en T sur le mamelon 1" de la bride du
réservoir.
Remarque !
Montez le kit de raccordement (4) joint sur la cuve en aval en option. Raccordez le kit de raccordement (4) côté client avec
une conduite flexible sur la cuve de base.
Pos: 17.33 /Redaktion/Steuermodule/=============== @ 0\mod_1382684925306_0.docx @ 705 @ @ 1
1 Autocollant
2 Kit de raccordement « Collecteur
Variomat avec commande Touch — 06.07.2016 – Rev. B
de décharge »
Montage
3 Kit de raccordement
« Pompe »
4 Kit de raccordement de
la cuve en aval
Français — 21
