9.8.2 Exemple d'application : bascule de l'appareil de commande
et de régulation

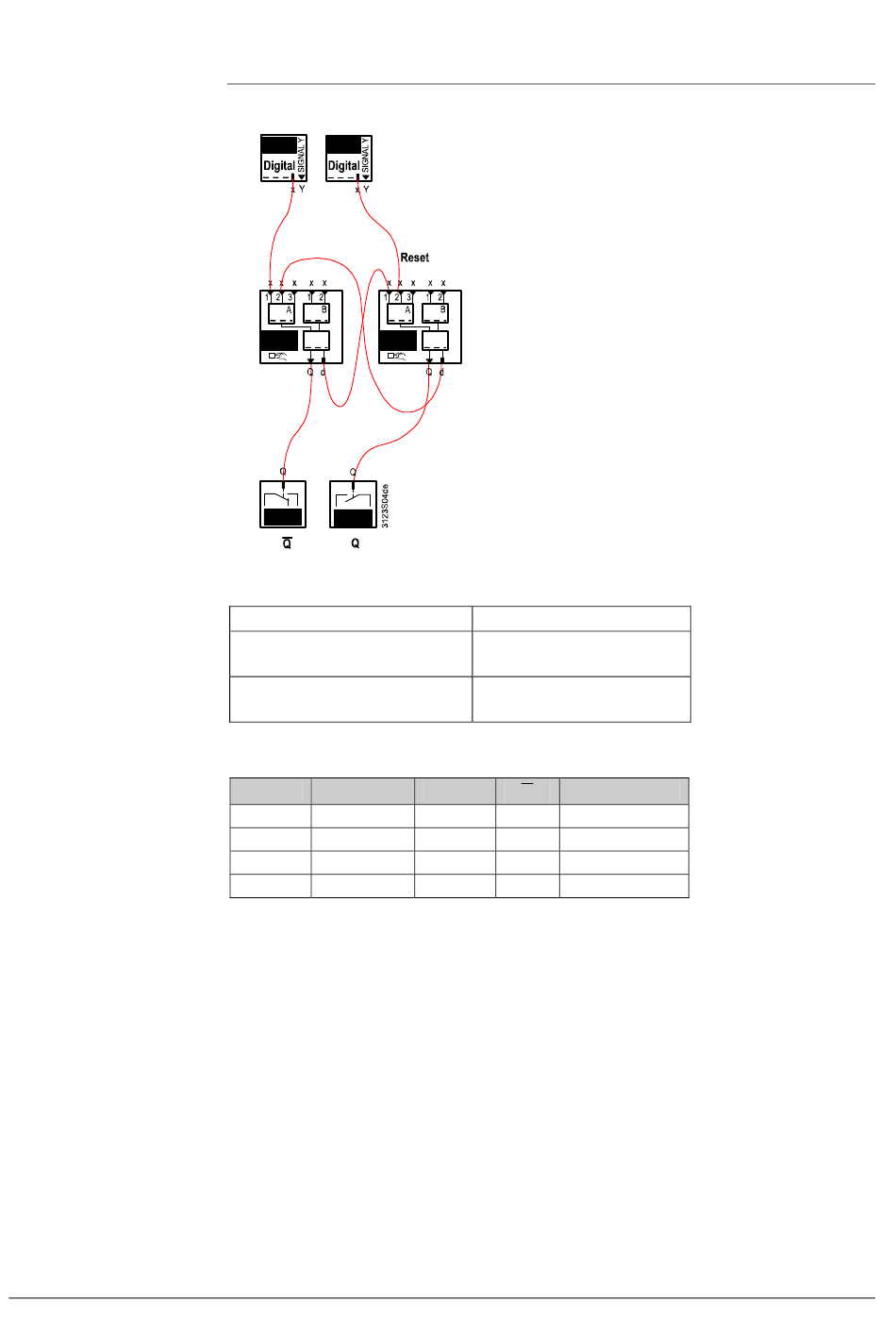

L'exemple ci dessous propose une solution de bascule d'appareils de commutation
N.X1
N.X2
Set
NOR NOR
C
Logic 1 Logic 2
N.Q1 N.Q2
Configuration requise :
Ligne de commande
Logique 1 > [Logique A]
fonction
Logique 2 > [Logique A]
fonction
Table de vérité:
Réglage Réinitialiser
0 0
0 1
1 0
1 1
Centrale de commande RMB795B
C
Commentaires
NOR
NOR
Q État
Q
X X Sauver
0 1 Réinitialiser
1 0 Régler
Indéterminé
