Conseils de montage
Les différents éléments de réception doivent être mon-
tés correctement dans le modèle. Voici quelques con-
seils d'installation avec un équipement GRAUPNER :
1. Emballez le récepteur dans une mousse (anti-
statique) de minimum 6 mm d'épaisseur. Fixez la
mousse avec des élastiques autour du récepteur
pour le protéger contre les vibrations, les atterrissa-
ges un peu violent et les Crash.
2. L'antenne de réception doit être fi xée dans le mo-
dèle pour qu'elle ne puisse pas s'enrouler autour
de l'hélice ou d'une gouverne. Ne posez jamais
l'antenne de manière tout a fait rectiligne. Sur un avi-
on par exemple, fi xez-la sur la dérive, et faites un L
à 10 ... 15 cm de l'extrémité, cela évite des « trous »
de réception en vol. Si ceci n'est pas possible, il faut,
dans le fuselage, à proximité du récepteur, faire un S
sur une courte partie.
3. Les interrupteurs doivent impérativement être pro-
tégés contre les vibrations et être à l'abri des gaz
d'échappement. Le bouton de l'interrupteur doit pou-
voir se déplacer librement sur toute sa course.
4. Montez les Servos sur les douilles caoutchouc et
avec les douilles en laiton, pour les protéger cont-
re les vibrations. ne serrez pas les vis trop fort, si-
non les douilles caoutchouc seront écrasées et ne fe-
ront plus leur effet d'amortissement. Seulement si les
vis sont serrées correctement que vos Servos seront

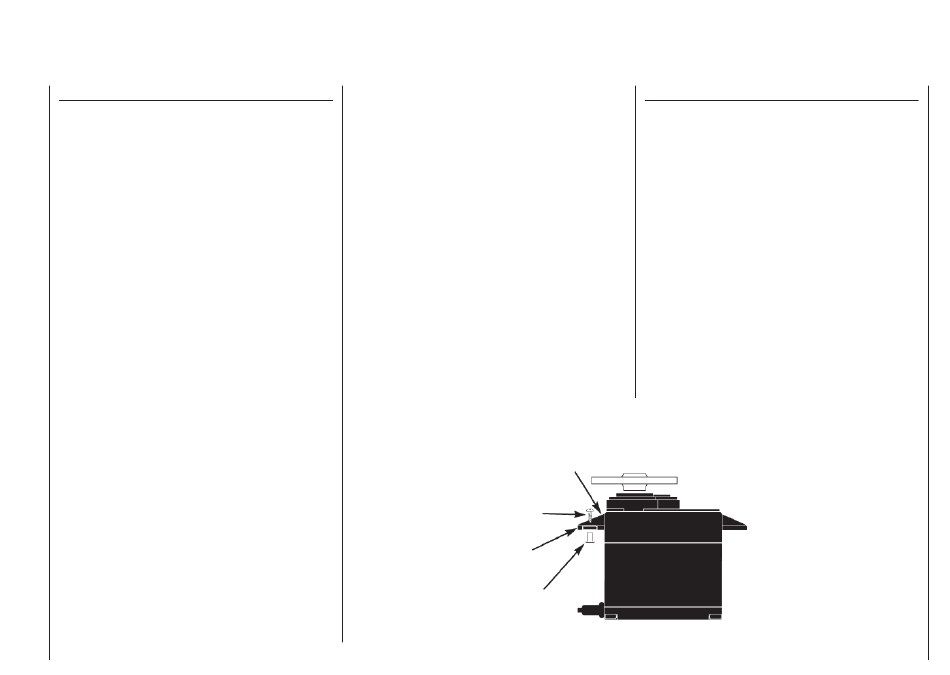

protégés effi cacement contre les vibrations. La vue
de droite montre comment fi xer correctement un Ser-
vo. Les douilles en laiton sont montées, par le des-
sous, dans les douilles caoutchouc.
5. Les palonniers des Servos doivent pouvoir débattre
librement. Veillez à ce qu'il n'y ait aucun obstacle qui
bloque le débattement du palonnier.
Dans quel ordre les Servos doivent être branchés dé-
pend du type de modèle. Voir affectation des sorties
Servos pages 29/30 et 33.
En de hors de cela, suivez les consignes de sécurité
donnés en pages 3 ... 5.
Pour éviter des frétillements des Servos, lors de
l'utilisation
allumez d'abord l'émetteur
puis le récepteur
lorsque le vol est terminé,
coupez d'abord le récepteur
puis l'émetteur.
Lors de la programmation de l'émetteur, veillez à ce que
les moteurs électriques ne peuvent pas démarrer par in-
advertance ou si vous avez un moteur thermique avec
démarrage automatique, que celui ne puisse pas dé-
marrer tout seul. Par mesure de sécurité, débranchez
toujours l'accu de propulsion et coupez l'alimentation
carburant s'il s'agit d'un moteur thermique.
Patte de fi xation
Vis
Douille caoutchouc
Douille laiton
Essai de portée
Avant chaque utilisation, il faut vérifi er le bon fonctionne-
ment de toutes les fonctions et faire un essai de portée
radio au sol, avec antenne déployée et ce, à une dis-
tance respectable du modèle. Si le modèle est équipé
d'un moteur, refaire la test, moteur tournant, pour véri-
fi er s'il n'y a pas d'interférences dues au moteur.
