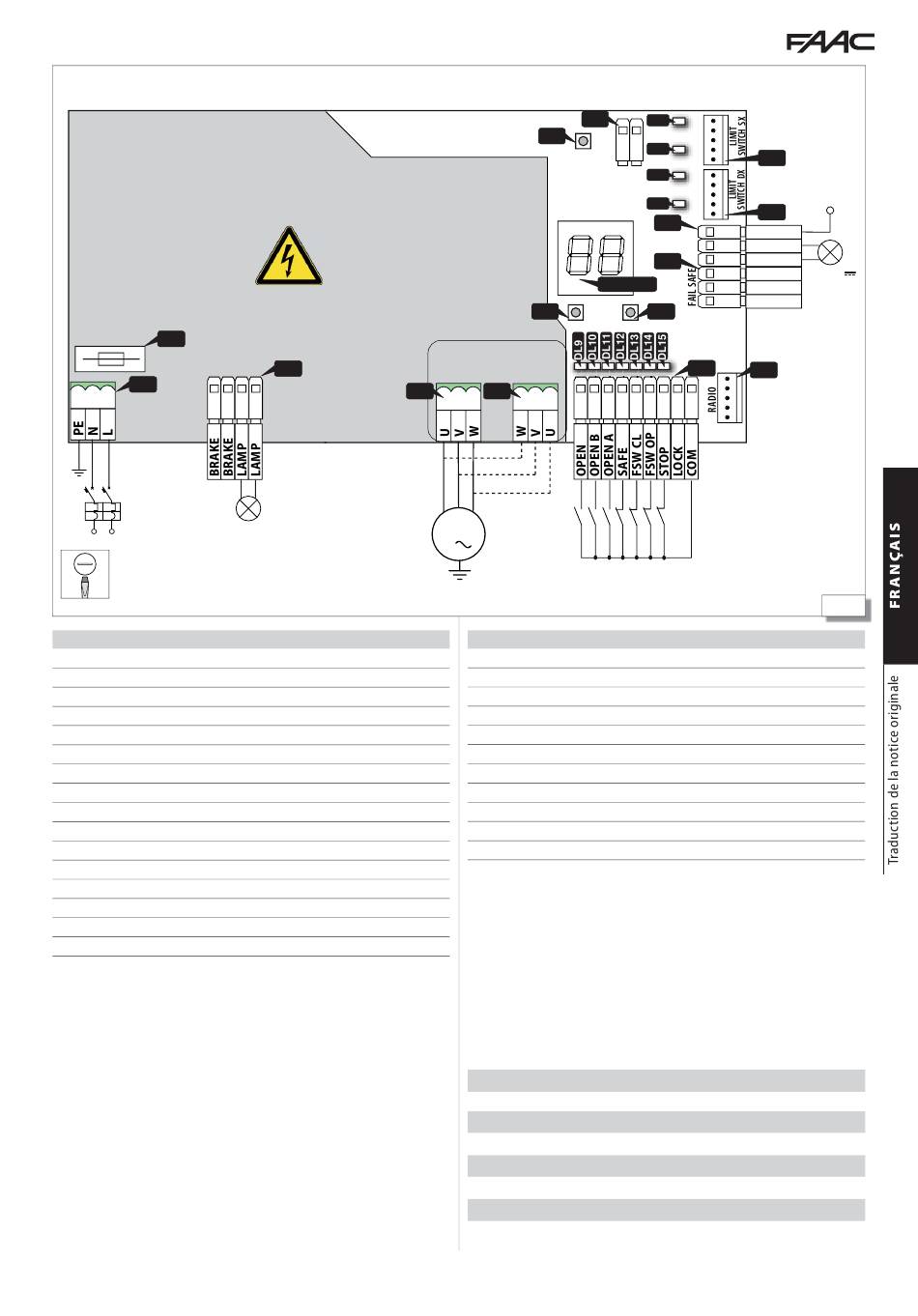

T10A
F1
J1
PE N L
2.5
E850S
J 1
Bornier pour alimentation réseau
J 2
Bornier pour électro-frein et lampe clignotante
J 3
Bornier pour moteur ouverture à gauche
J 4
Bornier pour moteur ouverture à droite
J 5
Bornier pour dispositifs de commande
J 6
Bornier pour failsafe
J 7
Bornier pour lampe témoin et alimentation accessoires
J 8
Bornier pour ventilateur de refroidissement
JP 1
Connecteur (5 broches) pour cartes radio / décodage
JP 2
Connecteur pour fin de course ouverture à droite
JP 3
Connecteur pour fin de course ouverture à gauche
DISPLAY
Afficheur de programmation
P 1
Bouton ENTER
P 2
Bouton UP/DWN
P 3
Bouton RESET
F 1
Fusible alimentation de réseau T10A
C851
J2
OPEN SX
J3
230V~
30W
J8
P3
RESET
DISPLAY
P1
ENTER
UP/DWN
MOTOR
OPEN DX
J4
M
3
E850S
DL 5
LED d'état des fins de course ouverture
DL 6
LED d'état des fins de course fermeture
DL 7
LED d'état ralentissement ouverture
DL 8
LED d'état ralentissement fermeture
DL 9
LED d'état entrée OPEN
DL 10
LED d'état entrée OPEN B
DL 11
LED d'état entrée OPEN A
DL 12
LED d'état entrée SAFE
DL 13
LED d'état entrée FSW CL
DL 14
LED d'état entrée FSW OP
DL 15
LED d'état entrée STOP
9 Données techniques de la carte E850S
Tension d'alimentation
Puissance maxi
Tension de sortie accessoires
Puissance maxi moteur
Charge maxi accessoires
Charge maxi lampe clignotante
Température ambiante d'utilisation
19
DL5
OP
-
+
DL7
R.OP
JP3
FAN
DL6
CL
DL8
R.CL
JP2
J7
+24V
-
W.L.
J6
COM
NC
NO
P2
J5
JP1
230 V~(+6% -10%) 50/60 Hz
18 W
"
24 V
1,5 KW
500 mA
30 W (230 V~)
-20 °C +55 °C
532176 - Rev.B
+24V
0.5A max
24V
0.2A
2 6
