I.2. Définition – caractéristiques techniques
Circuits de commande : 24.
BP de flash pour chaque circuit.
Mémoires : 250 sur 5 pages
3 chasers de 50 pas maximum
Séquence : 100 pas max avec temps de transfert.
Modification des mémoires.
Paramétrages et configurations :
Patch : 512 gradateurs,
Port MIDI IN
Reset partiel
Sortie de commande DMX-512 1990 (USITT) et analogique 0 à + 10 Vcc.
Afficheur LCD rétro éclairé 2 lignes de 16 caractères.
Dimensions : 512 mm x 265 mm x 74 mm. Poids : 5,2 kg

I.3. Raccordements

§
Commande MIDI sur
EF DIN 5 broches
§
DMX-OUT : Pin 1:GND, Pin 2 : Data -, Pin 3 : Data + Pins 4 & 5 : Non connectées

I.4. Installation

SPRING est vendue prête à l'emploi :
Déballer la console consciencieusement
Connecter le câble d'alimentation à la base IEC,
Connecter le câble de sortie DMX au connecteur marqué DMX out. Toujours utiliser un câble de données pour le standard
RS485 : paires torsadées blindées, de faible capacité et de 120 Ohm d'impédance.

I.5. Maintenance

SPRING ne nécessite pas de maintenance périodique.
Nettoyage : Nettoyer la surface externe avec un chiffon légèrement humide

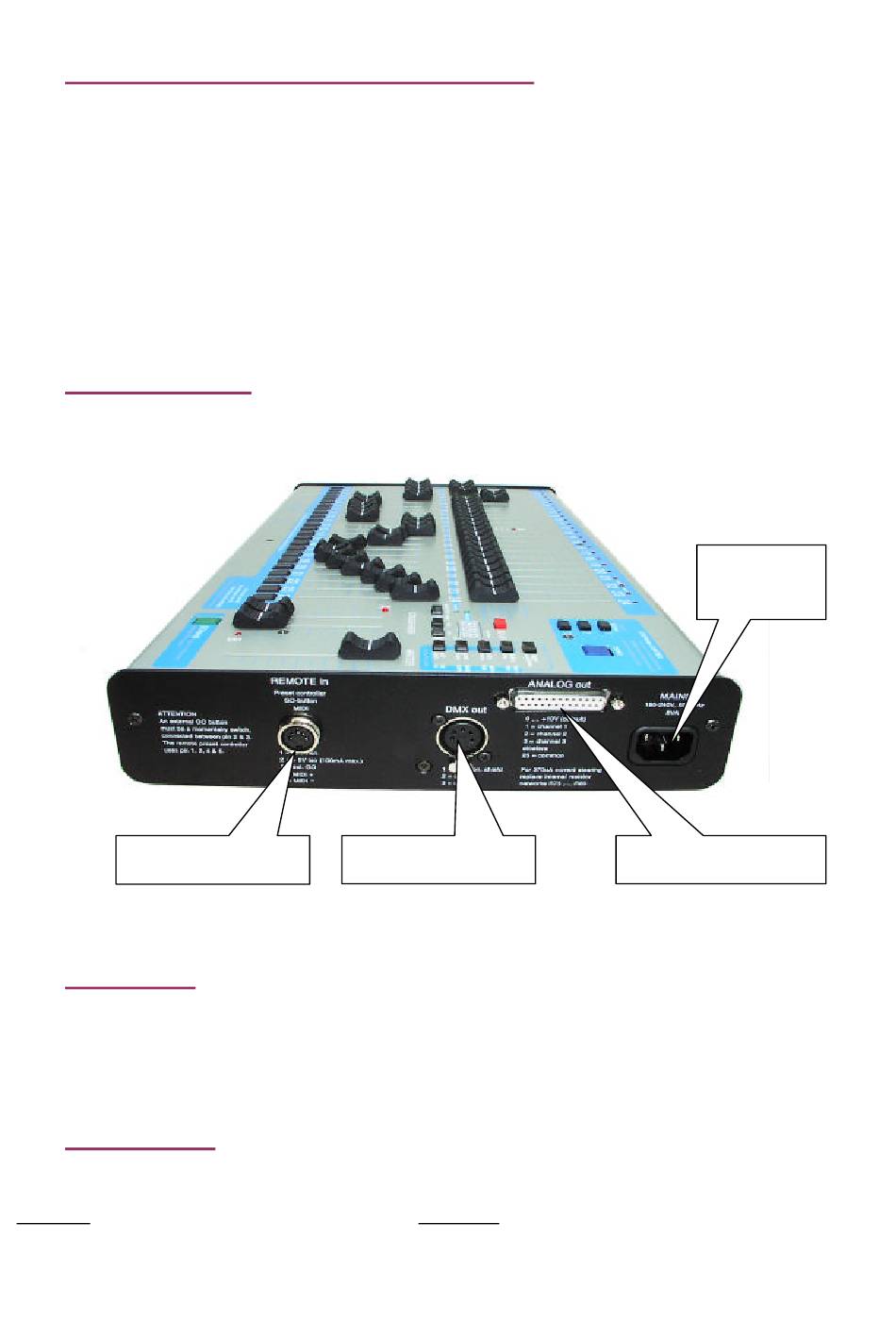

Commande numérique
sur EF XLR 5 broches
6
Alimentation
230 Vac sur
embase IEC
Commande analogique
sur EF sub D 25 broches
