E S S A I , R É PA R AT I O N E T R E M P L A C E M E N T D E S C O M P O S A N T S
5. Installez un nouvel interrupteur en l'orientant correctement et en vous
assurant qu'il s'enclenche.
6. Raccordez de nouveau les fils sur les bornes de l'interrupteur.
Interrupteur détaillé
*Fil rouge
*Fil rouge
* L'un ou l'autre des fils rouges peut être raccordé aux bornes de
l'interrupteur côte gauche
RÉGULATEUR DE PRESSION
Le régulateur de pression régule le débit d'oxygène vers le patient et détermine
la pression d'aspiration du système. Il est préréglé à 58,6 kPa et ne devrait pas
nécessiter d'ajustement sur place. Il n'est pas nécessaire de tester le régulateur
de pression, sauf en cas de problème de débit inadéquat. Le test suivant est
nécessaire uniquement pour un dépannage destiné à résoudre des problèmes
de débit.
Essai du régulateur de pression :
1. Mettez l'appareil sous tension (on).
2. Réglez le débitmètre à 2 L/min.
3. Fixez un manomètre (pièce n° PVO2D-601) au port de sortie d'oxygène
pour obtenir une pression de référence. Utilisez cette pression de référence
pour déterminer si des essais supplémentaires sont nécessaires.
4. Si la pression de référence varie par rapport à la pression escomptée de
plus de ± 0,5 psi ou ± 5,9 kPa, placez un raccord en T directement entre la
pièce de fixation du régulateur de pression et le tubage du régulateur de
pression et fixez le manomètre à la troisième jambe du raccord en T. Si le
relevé de pression n'est pas compris dans un intervalle de 8,5 +/- 0,5 psi
(58,6 +/- 5,9 kPa), un réglage du régulateur de pression est requis.
Pour régler le régulateur de pression :
1. Si nécessaire, le régulateur de pression peut être réglé en tournant la clé
Allen sur la partie supérieure du régulateur jusqu'à ce que la pression soit
conforme aux spécifications. Tournez-la dans le sens horaire pour
augmenter la pression et dans le sens antihoraire pour la réduire.
REMARQUE : Avant de régler le régulateur de pression, vérifiez l'absence de
fuite à l'aide d'une solution certifiée de détection de fuite telle que Snoop ou
solution équivalente (doit être exempte d'éthylène glycol)
MISE EN GARDE
N'appliquez pas de solution de détection de fuites sur la valve
rotative ou la carte de circuits imprimés.
Un régulateur de pression défectueux entraîne soit une perte soit une fluctuation
du débit d'oxygène enregistrée par le débitmètre ou une diminution de la
concentration d'oxygène.
Remplacement du régulateur de pression :
1. Assurez-vous que l'appareil est débranché.
2. Suivez les instructions de démontage de l'armoire indiquées précédemment
pour ouvrir l'appareil.
3. Retirez le collier de serrage et le tube du régulateur de pression.
4. Dévissez le régulateur et retirez-le de la caisse d'accumulateur.
5. Installez un nouveau régulateur sur la caisse d'accumulateur, ainsi que
le tube et le collier de serrage.
LT-2023-FR
Fil marron (ou 2 fils noirs)
2 fils noirs (ou 1 fil marron)

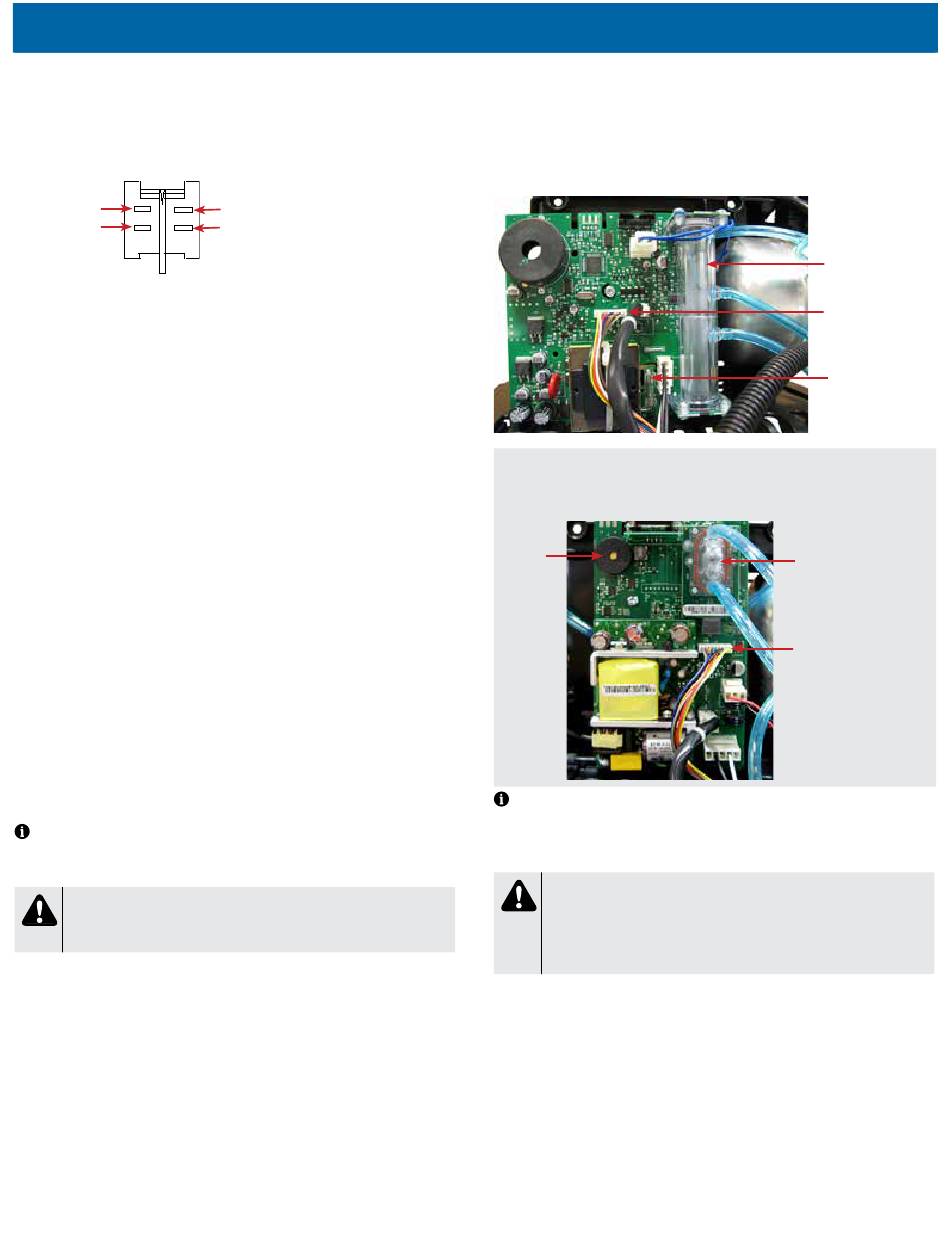

CARTE DE CIRCUITS IMPRIMÉS
La carte de circuits imprimés est conçue pour contrôler le fonctionnement du
concentrateur d'oxygène DeVilbiss.
La carte de circuits imprimés comporte des alarmes préréglées de détection de
débit faible et de coupure de courant. Le système « alarmes patient » s'active
dès qu'une des valeurs de préréglage est dépassée.
Pour les unités avec des numéros de série
commençant par B, une carte de circuit impri-
mé différente est utilisée.
Alarme
REMARQUE : Si le concentrateur d'oxygène n'a pas été utilisé pendant une
longue période, l'appareil doit fonctionner 20 minutes avant que l'alarme de
coupure de courant se déclenche. L'alimentation des alarmes est fournie par un
condensateur sur la carte de circuits imprimés.
MISE EN GARDE
N'exercez aucune force ni ne pliez la carte de circuits imprimés
lorsque vous débranchez ou rebranchez des composants
pneumatiques ou électroniques Le système des composants
électroniques risque d'être endommagé.
Retrait et remplacement de la carte de cir-
cuits imprimés :
1. Assurez-vous que l'appareil est débranché.
2. Suivez les instructions de démontage de l'armoire indiquées précédemment
pour ouvrir l'appareil.
3. Débranchez tous les fils et connecteurs électriques.
4. Retirez le tuyau de 3,2 mm (1/8 po) des deux raccords du capteur
d'oxygène.
5. Retirez les vis qui fixent la carte de circuits imprimés à l'appareil, et retirez
la carte de circuits imprimés.
26
OSD
Faisceau de câblage
de la valve
Fusible
OSD
Faisceau de
câblage de vanne
rotative
