Pumpe - elco 4200 Notice D'emploi

Funktion

Pumpe

Bei der Pumpe handelt es sich um eine
Zahnradpumpe. Sie wird über einen Ent-
lüftungsfilter im Zweirohr-System
angeschlossen. Die Verbindung
zwischen Öltank und Entlüftung erfolgt
bevorzugt als Einstrangleitung. Die
Pumpe enthält einen Ansaugfilter und
ein Öldruckregler. Vor Inbetriebnahme
ein Manometer für Druck- 4 und
Vakuummessungen 5 montieren.
05/2015 - Art. Nr. 4200 1039 2001A

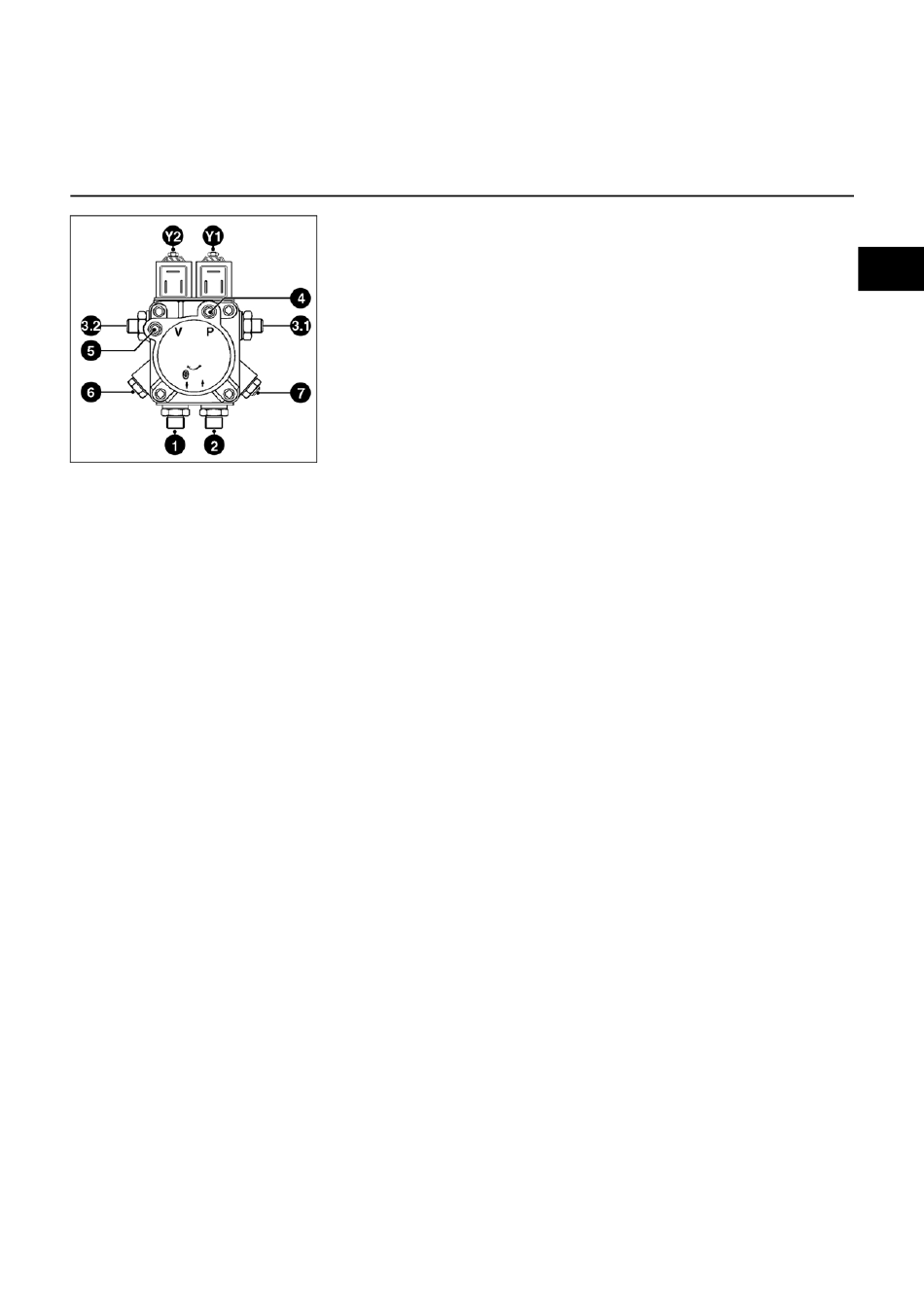

1 Sauganschluss
2 Rücklaufanschluss
3.1 Anschluss Düsenzuleitung
1. Stufe
3.2 Anschluss Düsenzuleitung
2. Stufe
4,7 Manometeranschluss
5 Vakuummeteranschluss
6 Druckregulierung
Y1 Magnetventil 1. Stufe
Y2 Magnetventil 2. Stufe
G1/4
G1/4
de
G1/8
G1/8
