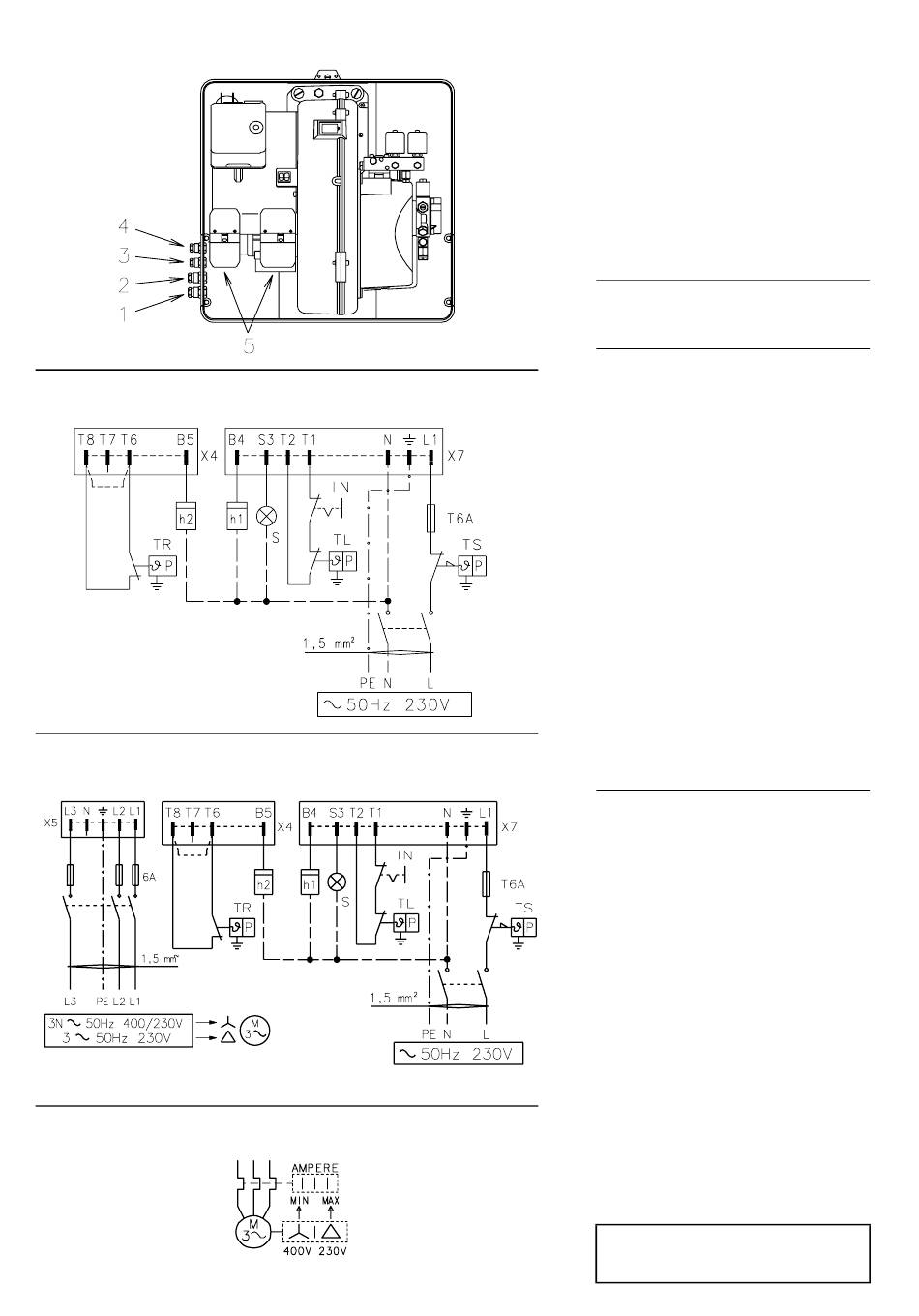

ELEKTRISCHE AANSLUITINGEN

(A)
ELEKTRISCHE AANSLUITINGEN
RL 28 - RL 38 eenfasige
(B)
ELEKTRISCHE AANSLUITINGEN
RL 38 driefasige - RL 50
(C)
RL 38 - RL 50 driefasige AFSTELLING THERMISCH RELAIS
(D)
D867
ELEKTRISCHE AANSLUITINGEN (A)
uitgevoerd door de installateur
Gebruik flexibels zoals voorgeschreven in de
norm EN 60 335-1:
• met PVC-omhulsel, min. type H05 VV-F
• met rubberen-omhulsel, min type H05 RR-F.
Alle kabels die metmet de stekkers 5)(A) van de
brander verbonden moeten worden, moet men
door de wartels trekken die bij de standaarduit-
rusting geleverd worden en in de gaten van het
plaatje aangebracht worden, het liefst van links
af, na het dunne membraan weggehaald te heb-
ben dat hen afsluit, zoals hierboven uitgelegd.
1- Pg 11 Driefasige voeding
2- Pg 11 Eenfasige voeding
3- Pg 9
4- Pg 9
SCHEMA (B)
Elektrische aansluiting RL 28-RL 38
eenfasige voeding
Doorsnede niet aangegeven kabels: 1,5 mm
SCHEMA (C)
D3277
Elektrische aansluiting RL 38-RL 50
driefasige voeding 230/400 V met nulleider
Doorsnede niet aangegeven kabels: 1,5 mm
Beschrijving schema's (B) - (C)
h1 - Schakelaar 1ste vlamgang
h2 - Schakelaar 2de vlamgang
IN - Schakelaar voor manueel uitschakelen
X4 - Vierpolige stekker
X5 - Vijfpolige stekker
X7 - Zevenpolige stekker
S - Controlelampje vergrendeling op afstand
TL - Afstandsbesturing,
staat: schakelt de brander uit als de tem-
peratuur of de druk in de ketel de
ingestelde max. waarde overschrijdt.
TR - Afstandsbesturing,
regelt 1ste en 2de vlamgang. Enkel nodig
bij tweetrapswerking.
TS - Afstandsbesturing,
staat: treedt in werking als de TL defect is.
Let op: wanneer de brander de fabriek verlaat is
hij afgesteld voor tweetrapswerking en moet dus
met de afstandsbediening TR voor besturing van
het ventiel V2 van de stookolie verbonden
worden.
Als men daarentegen wenst dat de brander een
D3232
ééntrapswerking heeft, dient men ter vervanging
van de afstandsbediening TR een brug tussen
de klemmenborden T6 en T8 van de stekker X4
aan te brengen.
SCHEMA (D)
Afstelling thermisch relais 17)(A)p.3
Dit relais verhindert dat de motor verbrandt door
een plotse verhoging van de absorptie bij het
overslaan van een fase.
• Als de motor op 400 V in ster is aangesloten,
plaats de wijzer op "MIN".
• Als de motor op 230 V in driehoek is aanges-
loten, plaats de wijzer op "MAX".
Ook al geeft de schaal van het thermisch relais
de opgeslorpte stroom van de 400 V motor niet
aan, toch is de bescherming verzekerd.
N.B.
• Bij het verlaten van de fabriek zijn de dreifasige
modellen RL 38 en de RL 50 ingesteld op een
voeding van 400 V. Als de voeding 230 V is,
moet de motoraansluiting veranderd worden
(van ster naar driehoek) alsook de afstelling
van het thermisch relais.
• De branders RL 28 - 38 - 50 zijn gehomolo-
geerd voor een intermitterende werking. Dat
betekent dat ze 'volgens voorschrift' tenminste
1 keer in 24 uur tot stilstand moeten komen, op-
D3228
dat de elektrische branderautomaat zijn eigen
efficiëntie kan controleren. De thermostaat van
de ketel zorgt er in het algemeen voor dat de
brander de werking stopt. Mocht dat niet het
geval zijn, dan moet er in serieschakeling met
IN een uurschakelaar aangebracht worden, die
er voor zorgt dat de brander minstens éénmaal
in 24 uur tot stilstand komt.
OPGELET
De nulleider en de fase niet op de elektri-
sche voedingslijn.
9
Afstandsbesturing (Thermostaat) TL
Afstandsbesturing (Thermostaat) TR
begrenzingsthermo-
regelthermostaat:
veiligheidsthermo-
2
.
