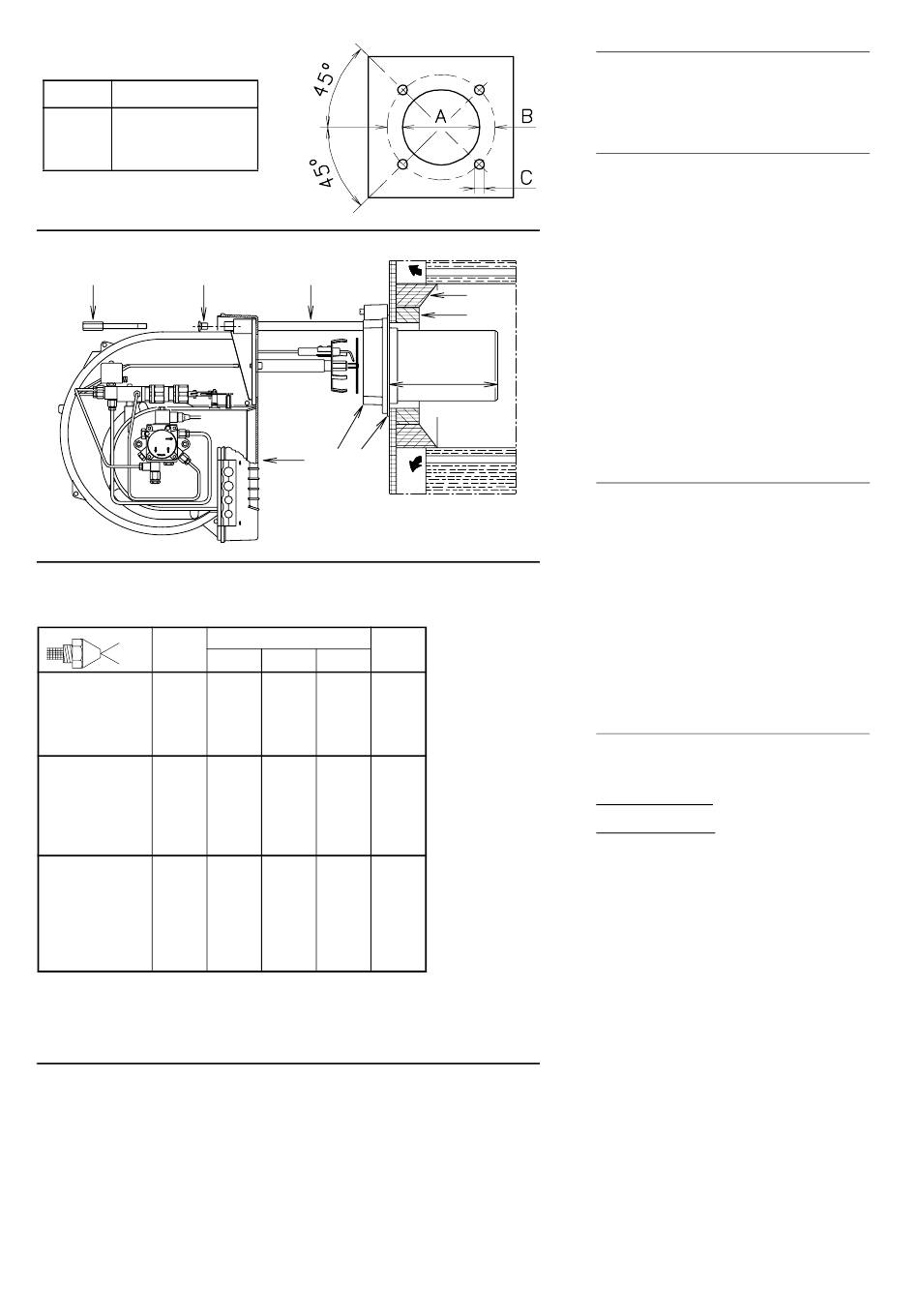

INSTALLATIE

KETELPLAAT (A)
Boor gaten in de plaat van de verbrandingska-
mer zoals aangegeven in fig. (A). Met behulp
van de thermische flensdichting - samen met de
brander geleverd - kunt u de juiste positie van te
boren gaten vinden.
LENGTE BRANDERKOP (B)
Bij het kiezen van de lengte van de branderkop,
moet u rekening houden met de voorschriften
van de ketelfabrikant. De kop moet in ieder
geval langer zijn dan de totale dikte van de
keteldeur en het hittebestendig materiaal. Vol-
gende lengtes, L, zijn verkrijgbaar:
Branderkop 7): RL 28 RL 38
• kurz 216 216
• lang 351 351
Voor ketels met circulatie van rookgassen voor-
aan 10) of met vlaminversiekamer, dient een hit-
tebestendige bescherming 8) aangebracht te
worden tussen het hittebestendig materiaal van
de ketel 9) en de branderkop 7). De bescher-
ming moet zodanig aangebracht worden dat de
branderkop verwijderd kan worden.
Voor ketels waarvan de voorkant afgekoeld wordt
met water is geen hittebestendige bescherming
8)-9)(B) nodig, als dat niet uitdrukkelijk gevraagd
wordt door de fabrikant van de ketel.
BEVESTIGING BRANDER OP KETEL (B)
Demonteer de branderkop 7) van de brander 4):
- Draai de schroeven los 2) van de twee gelei-
ders 3).
- Neem de schroef 1), die de brander 4) aan de
flens 5) vastzet, weg.
- Maak de branderkop 7), compleet met de flens
5) en de geleiders 3), los.
De flens 5)(B) op de ketelplaat vastzetten, en de
pakking 6) aanbrengen die bij de standaarduitvoe-
ring geleverd wordt. Gebruik de 4 bijgeleverde
schroeven. Behandel de draad van de schroeven
eerst met een produkt tegen het vastlopen (vet
voor hoge temperaturen, compounds, grafiet).
De sluiting brander-ketel moet volledig hermetisch
zijn.
KEUZE VERSTUIVERS 1ste EN 2de VLAM-
GANG (C)
Kies beide verstuivers aan de hand van de gege-
vens in tabel (C).
De eerste verstuiver bepaalt het brander-debiet
in de 1ste vlamgang.
De tweede verstuiver werkt samen met de eerste
en beide verstuivers bepalen het branderdebiet
in de 2de vlamgang.
Het debiet tijdens 1ste en 2de vlamgang moet
binnen de grenswaarden liggen, zoals aangege-
ven op blz.2.
Gebruik verstuivers met een verstuivingshoek
van 60° bij de aangeraden druk van 12 bar.
Normaal hebben beide verstuivers eenzelfde
debiet. Indien nodig, kan bij de verstuiver van de
1ste vlamgang:
• het debiet 50% kleiner zijn dan het totale de-
biet om de tegendrukpiek bij het opstarten te
verlagen;
• het debiet 50% groter zijn dan het totale debiet
om de verbranding in de 1ste vlamgang te op-
timaliseren.
RL 50
216
351
