ELEKTRISCHE INSTALLATIE UITGEVOERD IN DE FABRIEK

RL 28
(A)
ELEKTRISCHE INSTALLATIE UITGEVOERD IN DE FABRIEK
RL 38 eenfasing
(B)
ELEKTRISCHE INSTALLATIE UITGEVOERD IN DE FABRIEK
RL 38 dreifasing - RL 50
(C)

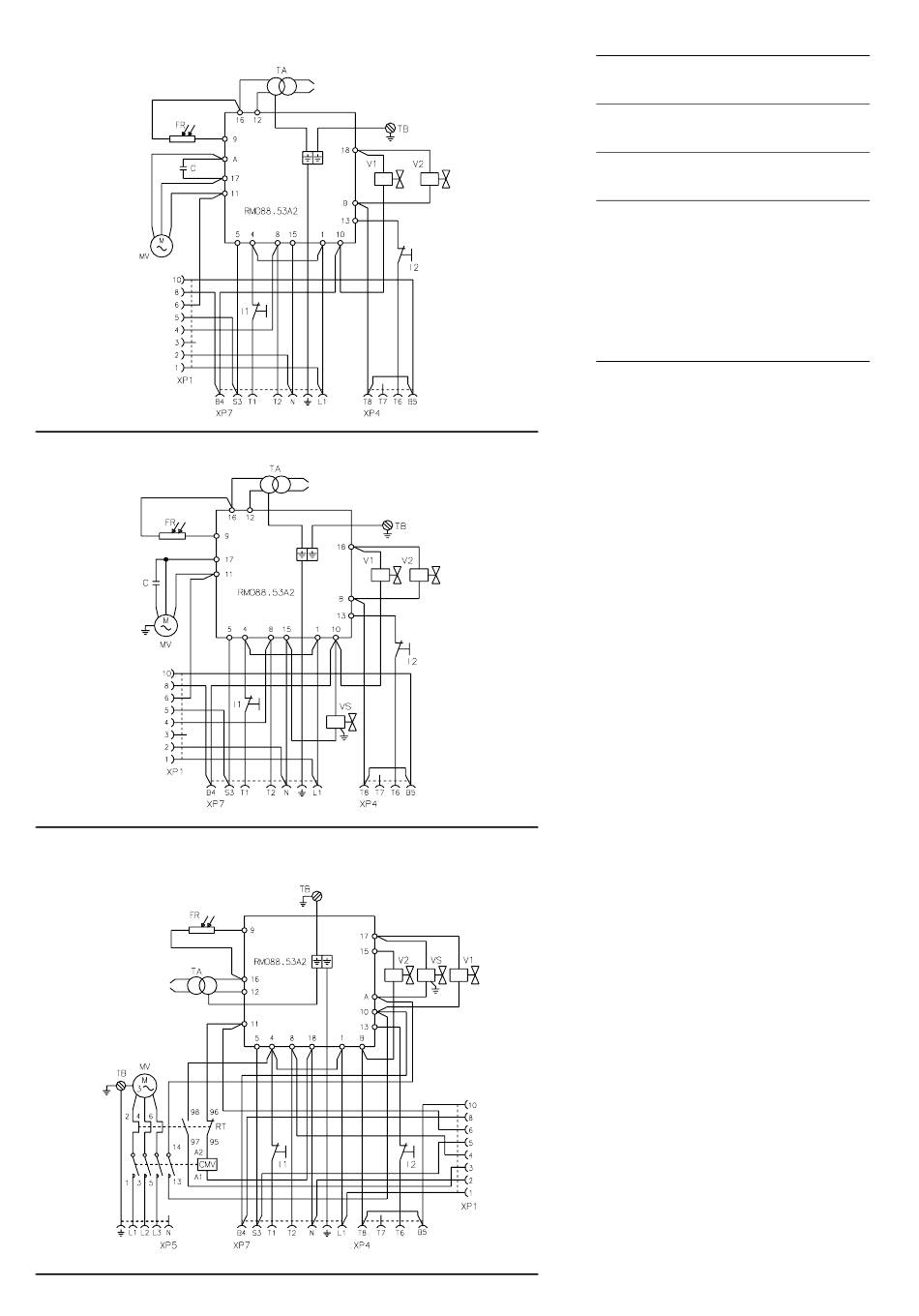

ELEKTRISCHE INSTALLATIE

ELEKTRISCHE INSTALLATIE uitgevoerd in de
fabriek
SCHEMA (A)
Brander RL 28 (eenfasig)
SCHEMA (B)
Brander RL 38 (eenfasig)
SCHEMA (C)
Branders RL 38 - 50 (driefasig)
• Bij het verlaten van de fabriek zijn het drie-
fasige modellen RL 38 en de RL 50 ingesteld
op een voeding van 400 V.
• Als de voeding 230 V is, moet de motoraans-
luiting veranderd worden (van ster naar drie-
hoek) alsook de afstelling van het thermisch
relais.
Legenda schema's (A) - (B) - (C)
C
CMV
FR
D3231
I1
I2
MV
RMO88.53A2 - Branderautomaat
RT
TA
TB
V1
V2
VS
XP1
XP4
XP5
XP7
NOOT
Indien de brander ook vanop afstand moet kun-
nen vergrendelen, een schakelaar (NO) aanslui-
ten tussen klem 3 en de nulleider van de
controledoos (klemmen 15, 16, 17 en 18).
D3230
D3227
8
- Condensator
- Contactor-disjonctor
- Fotocel
- Schakelaar:
"aanzetten - uitzetten brander"
- Schakelaar:
1e - 2e vlamgang
- Motor ventilator
- Thermisch relais
- Ontstekingstransformator
- Aarding brander
- Elektromagneetventiel 1ste
vlamgang
- Elektromagneetventiel 2de
vlamgang
- Elektrisch veiligheidsventiel
- Stekker voor STATUS
- Zevenpolig stopcontact
- Zevenpolig stopcontact
- Zevenpolig stopcontact
