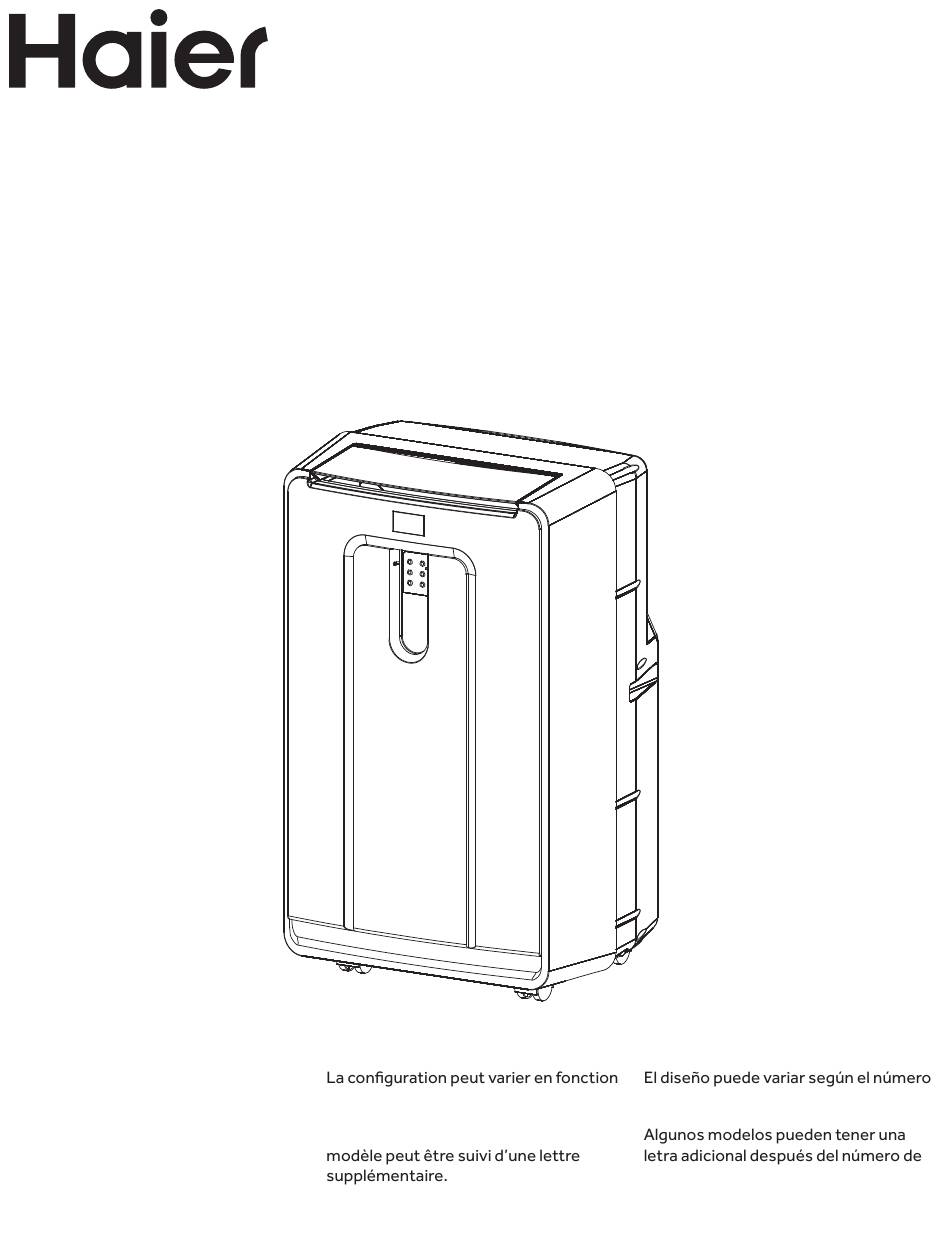

Portable Air Conditioner
Climatiseur portatif
Acondicionador de aire portatil
Design may vary by model number.
Some models may have an additional
letter after the model number
du numéro de modèle.
Sur certains modèles, le numéro de
Installation and User Manual
Instructions d'installation et
Guide de l'utilisateur
Instrucciones de instalación y
Manual del usuario
QPDA14NXQP
de modelo.
modelo.
HPND14XCT
HPND14XHT
49-7824-2
06-18 GEA
