2.6.2 - SCHEMA DE RACCORDEMENT A LA PLATINE D'ALLUMAGE (CVI)
ATTENTION !
Pour déconnecter le câble
d'allumage de la platine CVI
il faut agir directement sur
la fiche (fast-on) et non pas
sur le câble.
2.6.3 - RACCORDEMENT D'UNE REGULATION CLIMATIQUE, D'UN THERMOSTAT D'AMBIANCE ON/OFF (OU D'UNE
HORLOGE DE PROGRAMMATION) OU D'UNE SONDE EXTERIEURE
Régulation climatique : raccorder le si-
gnal de sortie 0-10V de la régulation
respectivement sur les bornes 9 et 10
du bornier (voir fig. 16). En utilisant ce
signal de sortie, on peut réguler une
température globale de départ en fonc-
tion de la température extérieure.
Thermostat d'ambiance ON/OFF ou
Horloge de programmation : doit être
raccordé sur les bornes 5 et 6 du bor-
nier (voir fig. 16).
Sonde extérieure: fournie de série, elle
doit être mise en place sur une paroi
N.B. Les contacts 11-13 et 16-18, doivent être utilisés pour commander une vanne à trois voies déviatrice, une pompe de charge du ballon ou de
la chaudière par l'intermédiaire de relais, comme indiqué sur les schémas hydrauliques des fig. 6.1 à 6.5. NE JAMAIS ALIMENTER DIRECTEMENT,
partant de ces contacts les organes électriques sus mentionnés .
SONDE
EXTERIEURE
24 V
PROGRAMMA
E. ACC.
E. RIV.

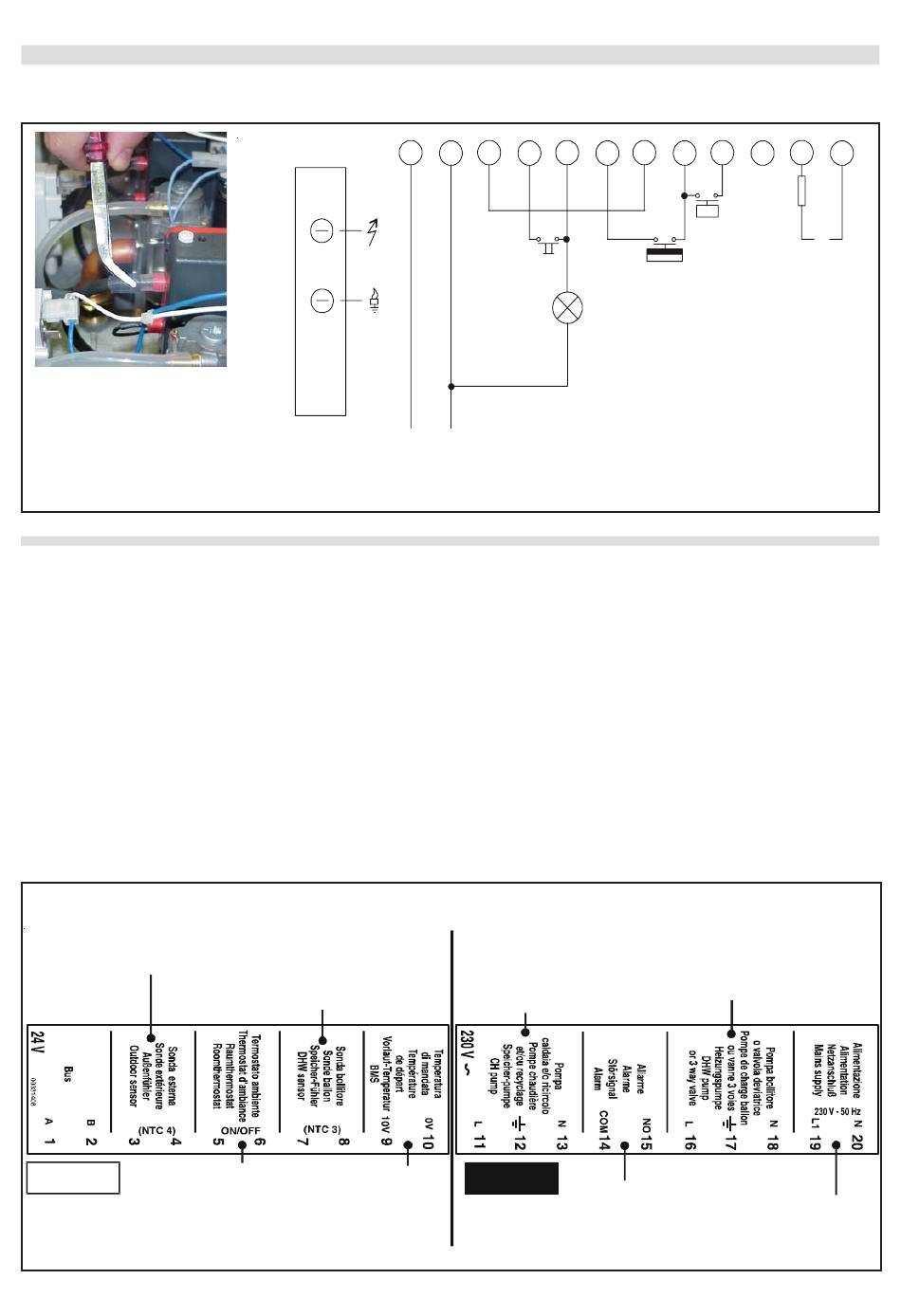

Détail des raccordements électriques au niveau de la platine d'allumage (CVI)
de chaque vanne gaz
exposée au nord/nord-est et à une hau-
teur par rapport au sol de 2,5 m. mini.
Le montage à proximité de : fenêtres,
portes ouvrantes, grilles d'aération, etc...
doit être absolument évité. Ne jamais
exposer directement la sonde extérieu-
re au soleil. La sonde extérieure doit
être raccordée sur les bornes n° 3 et 4
du bornier (voir fig. 16).
Pour éviter des perturbations électro-
magnétiques il est indispensable de
séparer le câble de la sonde extérieu-
re et les câbles sous tension (230V-
50 Hz) de la chaudière.
En fonction de la température extérieu-
SONDE BALLON
OU THERMOSTAT
ON/OFF BALLON
THERMOSTAT
MODULATION
D'AMBIANCE
ON/OFF OU
REGULATION
HORLOGE
CLIMATIQUE
BLE
12
10
11
9
PR
LB
L
N
POMPE
CHAUFFAGE
230 V
AVEC
8
6
4
7
5
PV
TL
E. ACC. Electrode d'allumage
E. RIV.
Electrode d'ionisation
PR
Bouton de réarmement
LB
Témoin de mise en sécurité
TL
Thermostat de sécurité (local)
PV
Pressostat d'air ventilateur
L – N
Alimentation platine d'allumage
1 – 2
Signal d'ionisation vers la MBD
re mesurée par cette sonde, la chaudiè-
re modulera à partir du calcul de la tem-
pérature globale de départ en fonction de
la valeur de pente de la courbe de chauf-
fe programmée (voir fig 19).
Thermostat d'ambiance ON/OFF en
combinaison avec une sonde extérieu-
re: dans ce type de raccordement , la
chaudière modulera à partir du calcul
de la température globale de départ en
fonction de la température extérieure.
Le thermostat d'ambiance coupera la
chaudière lorsque la température am-
biante désirée sera obtenue(voir fig. 19).
POMPE CHAUFFAGE
OU DE CHARGE
BALLON
OU VANNE A 3 VOIES
SIGNAL DE MISE
EN SECURITE
(CONTACT
SANS TENSION)
2
3
1
10K
+
-
5V
