Bild 3
2
1
3
4
Bild 4
5999.510-00C 06.01.2004 CSWM

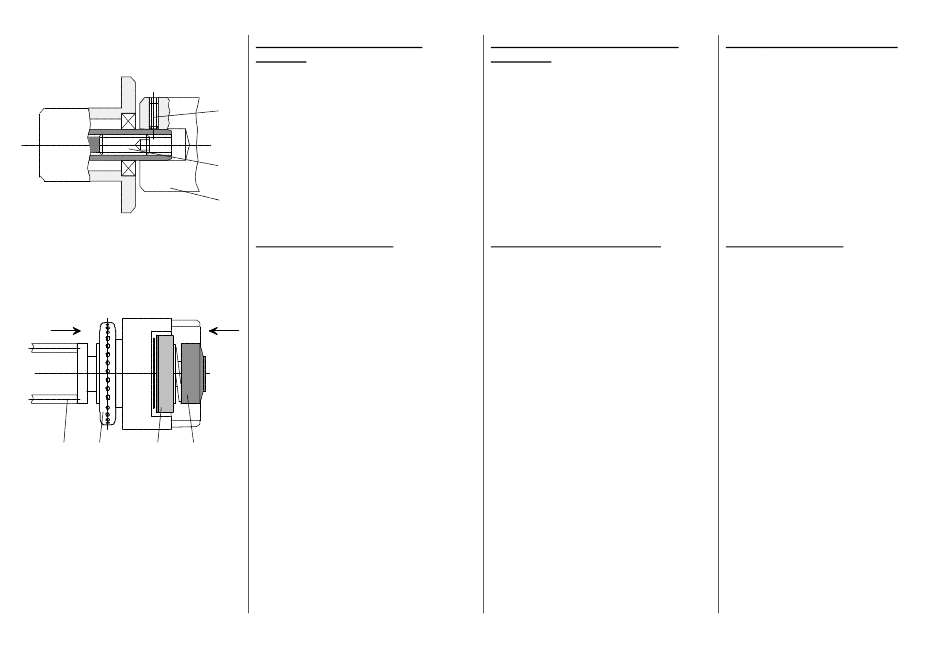

Kupplungskraft des Aufwicklers
verstellen
Die Kupplungskraft des Aufwicklers wird vom
Werk eingestellt. Sollte diese jedoch verstellt
3
werden, so ist sie wie folgt einzustellen:
Wickeldorn (1) nach dem Lösen der
M5-Schraube (3) abnehmen.
2
M8-Schraube (2) entsprechend einschrauben
= härtere Kupplung, herausschrauben = wei-
1
chere Kupplung.
Klappenadapter einrichten
Die Neigung des Klappenadapters kann ge-
genüber der Modulschiene verändert werden:
Mutter (1) (siehe Abbildung) mit Spezial-S-
echskantschlüssel (im Lieferumfang enthal-
ten) mit zwei Umdrehungen lösen.
Adapter in Pfeilrichtung (2) stossen und am
Ring (3) in die gewünschte Stellung drehen.
Mutter (1) wieder anziehen.
Die Anpresskraft des Klappenadapters ohne
Magnet resp. des Magnetklappenadapters
kann wie folgt verändert werden:
Knopf (4) in Pfeilrichtung eindrücken, auf die
richtige Federkraft drehen und in die nächste
Rasterposition stellen.
Réglage de la force d'embrayage du
réenrouleur
La force d'embrayage du réenrouleur est
réglée à l'usine. S'il est nécessaire de la mo-
difier, procéder comme suit:
Enlever le mandrin de bobinage (1) après
avoir desserré la vis M5 (3).
Visser la vis M8 (2) = embrayage plus dur.
Dévisser = embrayage plus doux.
Ajustage de l'adaptateur à clapet
L'inclinaison de l'adaptateur à clapet par rap-
port à la glissière à modules peut être
modifiée:
Desserrer l'écrou (1) (voir illustration), en
faisant deux tours de clé à douille spéciale
pour écrous à six pans (contenue dans le
matériel livré).
Pousser l'adaptateur dans le sens de la
flèche (2) et le mettre à la position désirée en
faisant tourner la bague (3).
Resserrer l'écrou.
La force d'application de l'adaptateur à clapet
sans ou avec aimant peut être modifiée com-
me suit:
Presser le bouton (4) dans le sens de la
flèche, le tourner jusqu'à obtenir la force éla-
stique souhaitée et faire prendre la position
crantée la plus proche.
Adjust coupler power of rewinder
The coupler power of the rewinder spindle is
adjusted at the factory. Any necessary
adjustments can be made as follows:
Take off rewinder spindle (1) after loosening
M5-screw (3).
Screw in M8-screw (2) = harder coupler
power.
Screw out = softer coupler power.
Adjust set flap adapter
The tilt of the flap adapter in reference to the
module-bar can be changed:
Loosen nut (1) (see illustration), using special
hexagon socket spanner (included in supply)
with two rotations.
Push adapter in direction of arrow (2) and turn
into the desired position on ring (3).
Thighten nut (1).
The strength of the pressure of the flap
adapter spring mounted or with magnet,
respectively, can be altered:
Press button (4) in the direction of the arrow,
turn until right resilience is reached and click
into nearest screen position.
Seite/Page 6/17
