LED
2 - 6 mm

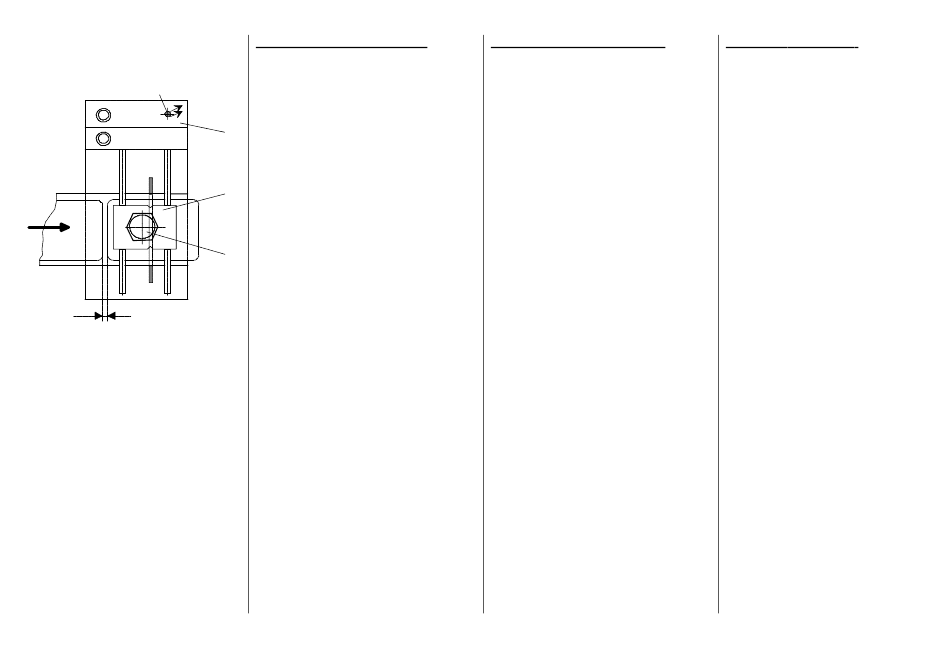

Bild 8
5999.510-00C 06.01.2004 CSWM
Mechanische Etikettenabtastung
Eine Alternative zur optischen Etikettenabta-
stung ist die mechanische Etikettenabtastung
(nicht für Magnetklappenadapter), welche vor-
wiegend für transparente Etiketten eingesetzt
wird.
1
1
Einrichten:
Etikette unter den Abtastkopf bringen, LED-
2
2
Anzeige am Abtasthalter muss aufleuchten.
Falls nicht, so ist die Mutter am Tastkopf zu
lösen und dieser im Gegenuhrzeigersinn zu
drehen, bis LED aufleuchtet.
3
3
Tastkopf im Uhrzeigersinn wieder drehen, bis
LED-Anzeige erlischt.
1/4-Umdrehung weiter drehen und die Mutter
wieder festziehen.
Etikettenzwischenraum unter den Tast- kopf
bringen, LED-Anzeige muss auf- leuchten.
1. Abtasthalter
2. Abtastkopf
3. Mutter
Am Vorzugwerk selbst sind keine Einstellun-
gen notwendig!
Détection mécanique d'étiquettes
La détection mécanique d'étiquettes (non-uti-
lisable pour l'adaptateur à clapet avec aimant)
constitue une alternative par rapport à la
détection optique et s'emploie surtout pour la
détection d'étiquettes transparentes.
Calibrage:
Amener une étiquette sous la tête de détecti-
on, la DEL sur le support doit s'allumer.
Si cela n'est pas le cas, desserrer l'écrou de
la tête et faire tourner cette dernière contre le
sens des aiguilles de la montre jusqu'à ce que
la DEL s'allume.
Retourner de nouveau la tête de détection
dans le sens des aiguilles de la montre jus-
qu'à ce que la DEL s'éteint.
Donner un autre quart de tour dans ce même
sens et resserrer l'écrou.
Amener l'espace entre deux étiquettes sous
la tête, la DEL doit s'allumer.
1. Support
2. Tête de la détection
3. Ecrou
Aucun réglage est nécessaire à l'unité de
traction!
Mechanical label scanner
The mechanical label scanner is an
alternative to the optical unit. The mechanical
scanner (not on flap adapter with magnet) is
used mainly for detection of transparent
labels.
Setting:
Move labels underneath scanner head,
LED-display must light up.
If it does not light up, loosen nut on scanner
head and turn the head anticlockwise until
LED lights up.
Turn scanner head again clockwise until LED
switches off.
Turn another quarter and tighten nut.
Move label interval underneath scanner head,
LED must light up.
1. Scanner holder
2. Scanning head
3. Nut
Settings on the traction unit itself are not
necessary!
Seite/Page 10/17
