Spender mechanisch einrichten

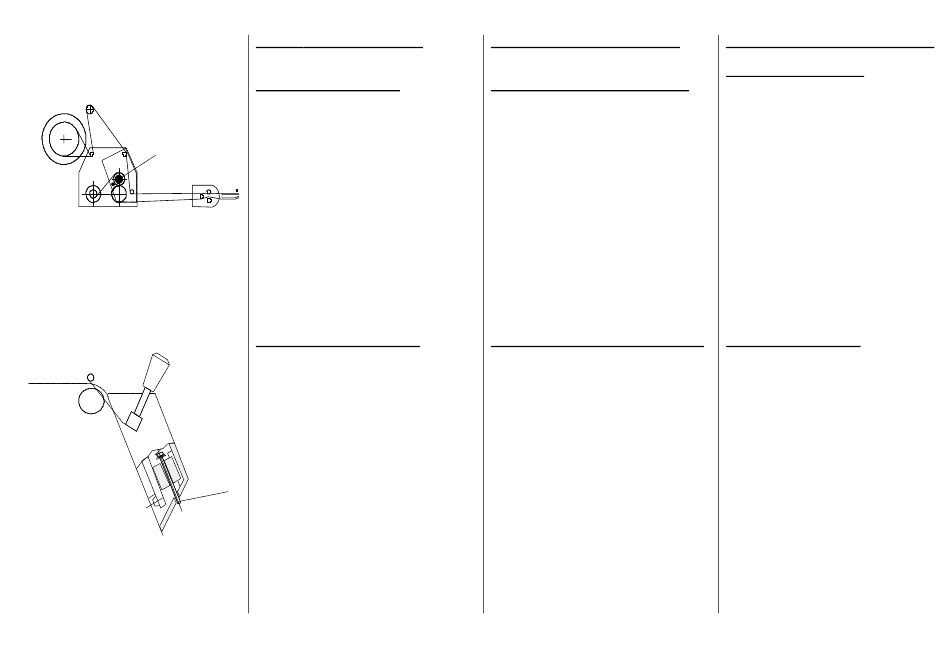

Einfädeln der Etikettenbahn
Die Etikettenbahn gemäss Schema bis zur
Spendekante einfädeln und etwa 1 m vorzie-
hen.
An der vorgezogenen Bahn die Etiketten vom
Trägerpapier lösen. Anschliessend durch die
Drehung des Knopfes (1) die Gegendruckwal-
ze öffnen, das Trägerpapier (Schutzpapier)
um die Spendekante umlegen und gemäss
Schema (Bild 1) einfädeln.
Die Gegendruckwalze wieder schliessen.
Die Bandseitenführungen mit 0,5 mm freiem
Raum zur Etikettenbahnkante anstellen.
Verstellen der Papierbremskraft
Die Papierbremskraft wird vom Werk aus auf
einen optimalen Wert eingestellt. Sollte dieser
jedoch verstellt werden, so ist dies mit der
M3-Schraube (2) im Bandend-Gehäuse am
Spender von aussen einzustellen.
Schraube einschrauben = höhere Bremskraft
2
Schraube herausschrauben = kleinere
Bremskraft
Réglage mécanique de l'étiqueteuse
Mise en place de la bande d'étiquettes
Enfiler la bande d'étiquettes selon illustration
jusqu'à l'arête de décollement et en avancer
une longueur de 1 m.
Oter les étiquettes se trouvant sur la section
avancée du papier-support. Desserrer
ensuite le rouleau de contre-pression en
faisant tourner le bouton (1), plier le
papier-support (papier de protection) autour
de l'arête de décollement et terminer la mise
en place du papier-support comme indiqué
(illustration 1).
Resserrer le rouleau de contre-pression.
Régler les guides latéraux de manière à
laisser un jeu de 0,5 mm par rapport au bord
de la bande d'étiquettes.
Réglage de la force de freinage du papier
La force de freinage du papier est réglée à l'u-
sine à sa valeur optimale. Il peut néanmoins
être modifié en tournant de l'extérieur la vis
M3 (2) du boîtier de fin de bande sur
l'étiqueteuse.
Serrer
= augmentation de la force de
freinage
Desserrer = diminution de la force de freinage
Mechanical adjustment of the dispenser
Threading of the label strip
Thread label strip according to illustration up
to the dispensing edge and pull forward
approx. 1 m.
Detach labels from the carrier strip where it
has been pulled forward. Then, by turning
knob (1) open the counter- pressure roller,
fold down the carrier paper (backing paper)
over the dispensing edge and finish threading
the label strip according to the illustration 1.
Close the counter-pressure roller.
Adjust the lateral guides to leave a space of
0,5 mm between them and the label strip.
Adjust paper brake power
The paper brake is adjusted to an optimal va-
lue at the factory. Any necessary adjustments
are to be made from the outside with the
M3-screw (2) inside of the label-end case of
the dispenser.
Screw in = higher brake power
Screw out = lower brake power
Seite/Page 5/17
