d

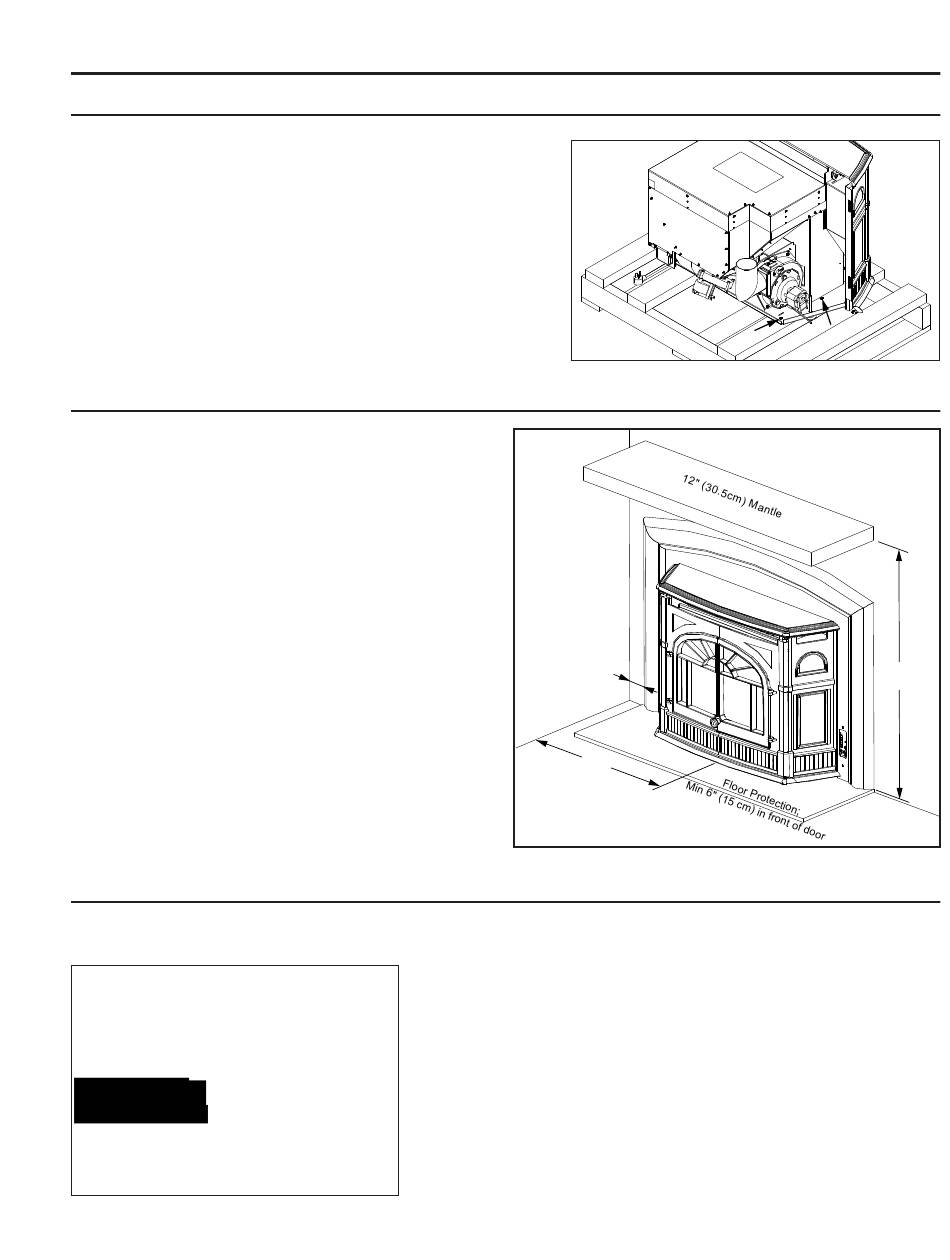

éposE dE poêlE à granulEs dE la palEttE
Utilisez un tournevis plat ou prise de 5/16" pour retirer
les quatre (4) vis qui fixent l'Impératrice IEP à la palette.
Deux (2) de la vis sont représentées à la figure 4 et les
deux autres (2) se trouvent au même endroit mais sur le
côté opposé ; derrière la carte de circuit imprimé et à côté
du cordon d'alimentation.
H
abilitations à combustiblEs
Reportez-vous à la figure 5.
Paroi latérale pour le centre de l'unité de 24 pouces (61,0 cm)
De la paroi latérale à surround 3 pouces (7.6 cm)
Projection mantel 12 pouces (30,5 cm)
Au bas de l'unité de Mantel 36 pouces (91,4 cm)
Face vers le haut sur l'unité 0 pouces (0 cm)
Du côté faisant face à l'unité 0 pouces (0 cm)
De l'étage 6 pouces (15,2 cm) de chaque côté de l'unité et
à l'avant doit être protégé par un matériau non combustible.
i
nstallation du tHErmostat
1. Installer le thermostat mural dans un emplacement qui n'est pas à fermer l'unité mais permettra aussi efficacement
la chaleur la zone désirée.
Remove jumper
wire and install
thermostat wires here.
Figure 6: Thermostat fil placement

Installation

:
:
:
2. Installer un thermostat à 12 ou 24 volts à l'aide d'un fil de jauge de
calibre 18 x 2 à partir de l'unité pour le thermostat.
Si l'appareil a été placé dans le mode HI/LO, l'unité sera prise à un faible
ou de ralenti lorsque le thermostat ne réclame pas de chaleur. Lorsque
le thermostat appelle à la chaleur, l'unité va passer à la configuration
qui s'affiche sur le panneau de commande de l'indicateur de chaleur.
Si la charge de chauffage n'est pas assez grande lorsque le poêle est
sur bas, le commutateur de limite élevée va allumer la cuisinière off
et l'interrupteur devra être réinitialisé manuellement. Pour réinitialiser
le commutateur de limite haute, retirer le droit côté du cabinet. Le
commutateur se trouve derrière le panneau de commande. Éviter de
mettre hors tension l'interrupteur de limite haute
Figure 4: Dépose de la palette du poêle.
3"
(7.6cm)
24"
(61cm)
Figure 5: L'impératrice aux combustibles à écartement de FPI.
36"
(91cm)
.
7
