16. Commande
16.
monostatique
16.
d'air de
16.
combustion
16.
( Interrupteur
16.
de pression)
DANGER : Une ventilation
adéquate est essentielle au
bon fonctionnement de cet
appareil. Ne jamais contourn-
er la commande monostatique
d'air de combustion ou tenter
de faire fonctionner l'appareil
sans système d'évacuation et
sans un débit adéquat dans la
ventilation. Des dangers
potentiels pourraient alors
s'en suivre. Voir Niveaux d'in-
tensité de danger, page 2.
Niveaux pré-déterminés de la commande monostatique
Modèle
Démarrage
Équilibre
Froid
Chaud
UDAP
Pression nég. mesurée en C.E.
Démarrage
Modèle UDAP-CV
Froid
avec Opt.AV6
17. Limiteur de
17.
contrôle
Form RZ-NA I-UDA, P/N #195673 Rev 6, Page 18
La commande monostatique d'air de combustion est un interrupteur sensible aux
variations de pression de l'air responsable d'assurer l'apport au système en air de
combustion, d'un débit et d'une pression donnée. Sur les modèles UDAP, il s'agit
d'un interrupteur unipolaire/ normalement ouvert, qui se referme sur détection
d'une pression négative dans l'enceinte du ventilateur d'évacuation. Sur les mo-
dèles UDAS, l'interrupteur capte la pression différentielle entre l'enceinte du ven-
tilateur d'évacuation et l'intérieur du boîtier. (Pour situer l'emplacement de la
commande monostatique, voir le Schéma 18, à la page 31.)
Au démarrage, lorsque l'appareil est encore froid, le capteur de pression est à son
niveau le plus bas et, au fur et à mesure que se réchauffent l'appareil et le conduit
de ventilation, cette pression devient de moins en moins négative. Après que le
système a atteint un certain équilibre ( environ 20 minutes), la pression au capteur
s'en trouve équilibrée aussi.
Si une restriction dans le conduit de ventilation, une longueur excessive ou des
coudes occasionnent des fluctuations de pression au-delà des limites du capteur,
la commande monostatique interviendra de manière à interrompre le brûleur prin-
cipal. Le brûleur principal demeurera éteint jusqu'à ce que le sytème se soit
refoidit où si des modifications sont apportées au conduit en cause.

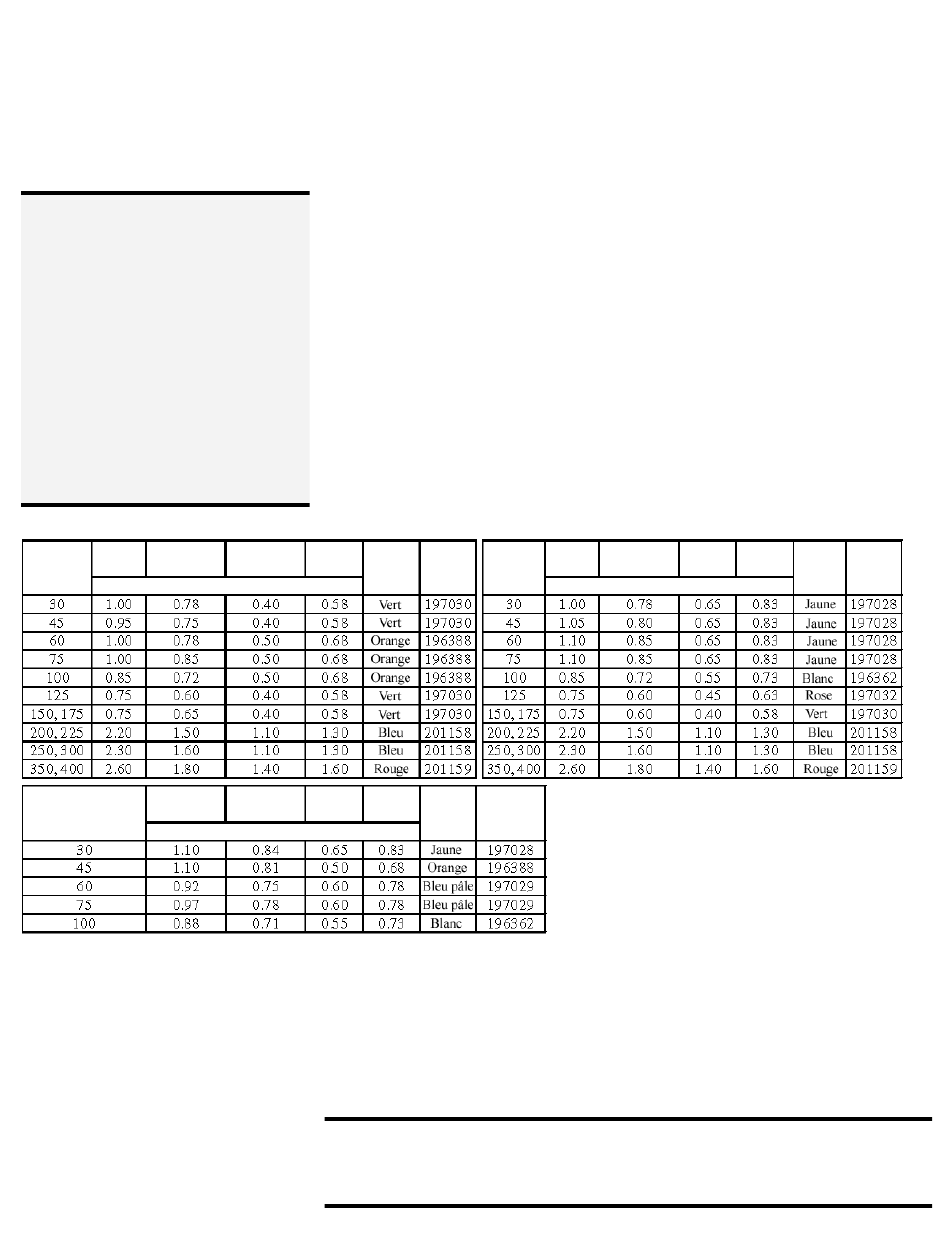

Les deux tableaux ci-dessous à gauche indiquent les niveaux pré-déterminés des
capteurs et différents niveaux pré-déterminés (balises) de pression négative en
colonne d'eau au niveau de la mer, pour les modèles UDAP et UDAP-CV. Le
tableau de droite indique les lectures approximatives de différentiels de pression
et différents niveaux pré-déterminés (balises) de la commande monostatique pour
un fonctionnement au niveau de la mer, pour les modèles UDAS.
Balise
Balise
Couleur
Off
On
d'étiquette
Équilibre
Balise
Balise
Chaud
Off
On
Pression nég. Mesurée en C.E.
Chaque appareil est muni d'un limiteur de contrôle à réactivation automatique
activé par la chaleur. Le limiteur est installé en usine, les réglages de niveaux sont
pré-déterminés et ne peuvent être modifiés. Si le niveau est atteint, le limiteur
interrompra le courant électrique vers la valve de gaz. Ce dispositif sécuritaire
offre une protection en cas de panne de moteur ou une interruption dans l'apport
d'air suite à une restriction en amont ou en aval . ( Pour situé l'emplacement, voir
le SCHÉMA 18, page 31.)
ATTENTION : Le limiteur continuera d'interrompre le fonctionnement du
système tant que la cause n'a pas été corrigée. Ne jamais contourner le limi-
teur; des conditions dangeureuses de fonctionnement en résulterait . Voir
Niveau d'intensité de danger, page 2.
Modèle
Démarrage
No pièce
Froid
UDAS
Pression différentielle mesurée en C.E.
Couleur
No pièce
d'étiquette
Équilibre
Balise
Balise
Chaud
Off
On
d'étiquette
Couleur
No pièce
