Configuration de la Wallbox eMH2 – Configuration avec l'application Charge Point Administration |
NOTE
Câblage de données par LOMK218
Toutes les Wallbox eMH2 équipées de borniers à ressort peuvent également être raccordées à l'ordinateur à
l'aide du jeu de câbles LOMK218. Pour plus d'informations, voir la section « Câblage de données par LOMK218 »
en page 55.

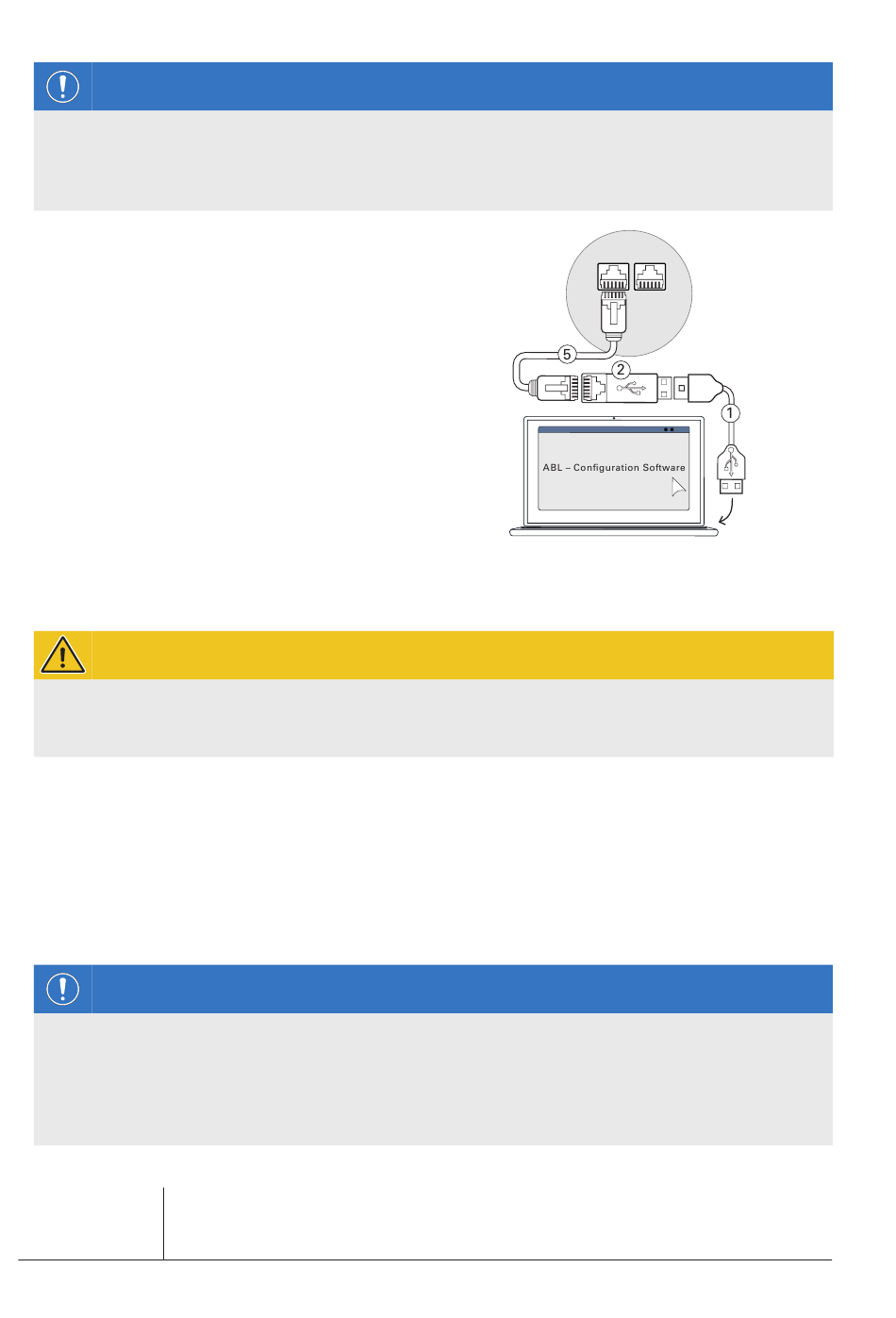

Wallbox eMH2 contrôleur avec interface E2I
(à partir de la mi-2021)
Ouvrez le panneau avant du boîtier de la Wallbox et
1
retirez le cache électronique interne comme décrit en
section « Préparation et fixation de la Wallbox » en
page 16.
Connectez le câble de raccordement 5 à l'une des
2
prises RJ45 de l'interface E2I à gauche du disjonc-
teur miniature (MCB) et de l'interrupteur différentiel
(RCCB).
Connectez le câble de rallonge USB 1 à un port USB
3
de l'ordinateur.
Connectez le câble de raccordement 5 au câble
4
de rallonge USB 1 à l'aide de l'adaptateur USB-
RJ45 2.
Le câblage entre la Wallbox et l'ordinateur est en place.
ATTENTION !
Câblage de données par CONFCAB
Pour raccorder votre Wallbox eMH2 à l'ordinateur, utilisez uniquement les câbles et adaptateurs fournis avec le
CONFCAB. Dans le cas contraire, une communication sans erreur ne peut être garantie.
Vous pouvez ensuite commencer à configurer les Wallbox au moyen du logiciel ABL Configuration Software. Pour
ce faire, téléchargez la version actuelle du logiciel et suivez les instructions intégrées ou présentes dans le dossier
d'installation :
https://www.ablmobility.de/en/download-neue-configuration-software.php
Configuration avec l'application Charge Point Administration
Une fois que toutes les Wallbox d'extension ont été adressées, l'ensemble du système contrôleur-extensions peut
être configuré pour fonctionner au moyen de l'application web Charge Point Administration.
NOTE
Mise à jour de l'application
Les étapes décrites ci-dessous concernent la version 1.7 de l'application Charge Point Administration.
ƒ Veuillez préalablement vérifier la version installée dans votre système et toujours effectuer une mise à jour
en version 1.7 ou supérieure.
ƒ La mise à jour est décrite pas à pas par les instructions incluses dans le package d'installation.
L'application offre un concept basé sur les rôles, qui limite l'édition des paramètres sélectionnés.
Le propriétaire (Owner) est autorisé à consulter toutes les informations relatives à l'applica-
ƒ Propriétaire
tion et aux bornes de recharge installées, à effectuer des mises à jour et à configurer la com-
(Owner)
munication des données dans le système.
31
