régulation. Si la PV ne réagit pas de manière adéquate pendant cet
intervalle, le régulateur affiche à l'écran l'occurrence d'un événement
LBD, indiquant des problèmes à la boucle (loop) de régulation.
L'événement LBD peut également être dirigé vers l'un des canaux
d'E/S du régulateur. Pour ce faire, il suffit de configurer le canal de
sortie désiré avec la fonction LDB pour qu'elle se déclenche dans ce
cas.
Si réglée sur 0 (zéro), cette fonction est désactivée.
Cette fonction permet à l'utilisateur de détecter des problèmes
d'installation, comme par exemple, un actionneur défectueux, une
panne d'alimentation, etc.
FONCTION DE LA TOUCHE
La touche
(touche de fonction spéciale) placée sur le panneau
frontal du régulateur, peut effectuer les fonctions RVN, RSP, kPRG,
et PR1 indiquées dans le Tableau 2. La fonction de la touche est
définie par l'utilisateur dans le paramètre Fonction de la touche F
(f. F nc).
SOURCE AUXILIAIRE DE 24 VCC – P.S. AUXILIAIRE
Le régulateur fournit une source de tension de 24 Vcc pour piloter les
transmetteurs de terrain. La capacité de courant de cette source est
de 25 mA. Disponible dans les bornes17 et 18 du panneau arrière.
INTERFACE USB
L'interface USB est utilisée lors de la CONFIGURATION, la
SURVEILLANCE ou de la MISE À JOUR du régulateur. Pour ce
faire, le logiciel QuickTune doit être utilisé. Il offre des fonctionnalités
permettant de créer, visualiser, sauvegarder et ouvrir les paramètres
à partir de l'appareil ou des fichiers qui se trouvent dans votre
ordinateur. La fonctionnalité de sauvegarder et d'ouvrir des
paramètres dans les fichiers rend possible des transferts entre les
appareils et aussi de réaliser de copies de sauvegarde.
Pour des modèles spécifiques, le QuickTune permet la mise à jour
du micrologiciel du régulateur à l'aide de l'interface USB.
Pour la SURVEILLANCE, il est possible d'utiliser tout logiciel de
surveillance (SCADA) ou de laboratoire fournissant un support à la
communication MODBUS RTU, sur un port de communication série.
Lorsqu'il est connecté au port USB d'un ordinateur, le régulateur est
reconnu comme un port sériel conventionnel (COM x).
Utilisez le logiciel QuickTune ou consultez le GESTIONNAIRE DE
PÉRIPHÉRIQUES sur le TABLEAU DE BORD Windows pour
identifier le port COM affecté au régulateur.
Pour réaliser la SURVEILLANCE, consultez le mappage de la
mémoire MODBUS dans le manuel de communication du régulateur
et la documentation de votre logiciel de surveillance.
Suivez les étapes ci-dessous pour utiliser la communication USB de
l'appareil :
1. Téléchargez le logiciel gratuit QuickTune sur notre site Web et
installez-le sur votre ordinateur. Avec le logiciel, seront également
installés les pilotes USB nécessaires à la mise en
communication.
2. Connectez l'appareil à l'ordinateur avec le câble USB. Le
régulateur ne requiert pas d'alimentation, le port USB lui fournira
l'alimentation suffisante à la mise en communication (d'autres
fonctions de l'appareil peuvent éventuellement ne pas
fonctionner).
3. Ouvrez le logiciel QuickTune, configurez la communication et
démarrez la reconnaissance de l'appareil.
NOVUS AUTOMATION
L'interface USB N'EST PAS ISOLÉE de l'entrée de
signal (PV) et des entrées et sorties numériques du
régulateur. Son but est une utilisation temporaire
pendant la CONFIGURATION et les périodes de
SURVEILLANCE. Pour assurer la sécurité du
personnel et des équipements, elle ne devra être
utilisée que lorsque l'appareil est totalement
déconnecté des signaux d'entrée et de sortie.
L'utilisation de l'interface USB en toute autre
circonstance de connexion est possible, mais exige
une analyse minutieuse de la part du responsable de
l'installation.
Pour
SURVEILLANCE avec les entrées et sorties
branchées, il est recommandé d'utiliser l'interface
RS485, disponible ou optionnelle pour la plupart de
nos produits.
INSTALLATION / RACCORDEMENTS
Le régulateur doit être attaché à un panneau, en suivant les étapes
ci-dessous :
Faire une découpe de 93 x 93 mm dans le panneau ;
•
Retirer les clips de fixation du régulateur ;
•
Insérer le régulateur dans la découpe par l'avant du panneau ;
•
Replacer les clips sur le régulateur en appuyant jusqu'à ce qu'il
•
soit fermement fixé.
Le circuit interne du régulateur peut être retiré sans défaire les
branchements sur le panneau arrière. La disposition des signaux sur
le panneau arrière du régulateur est indiquée dans la Figure 1 :

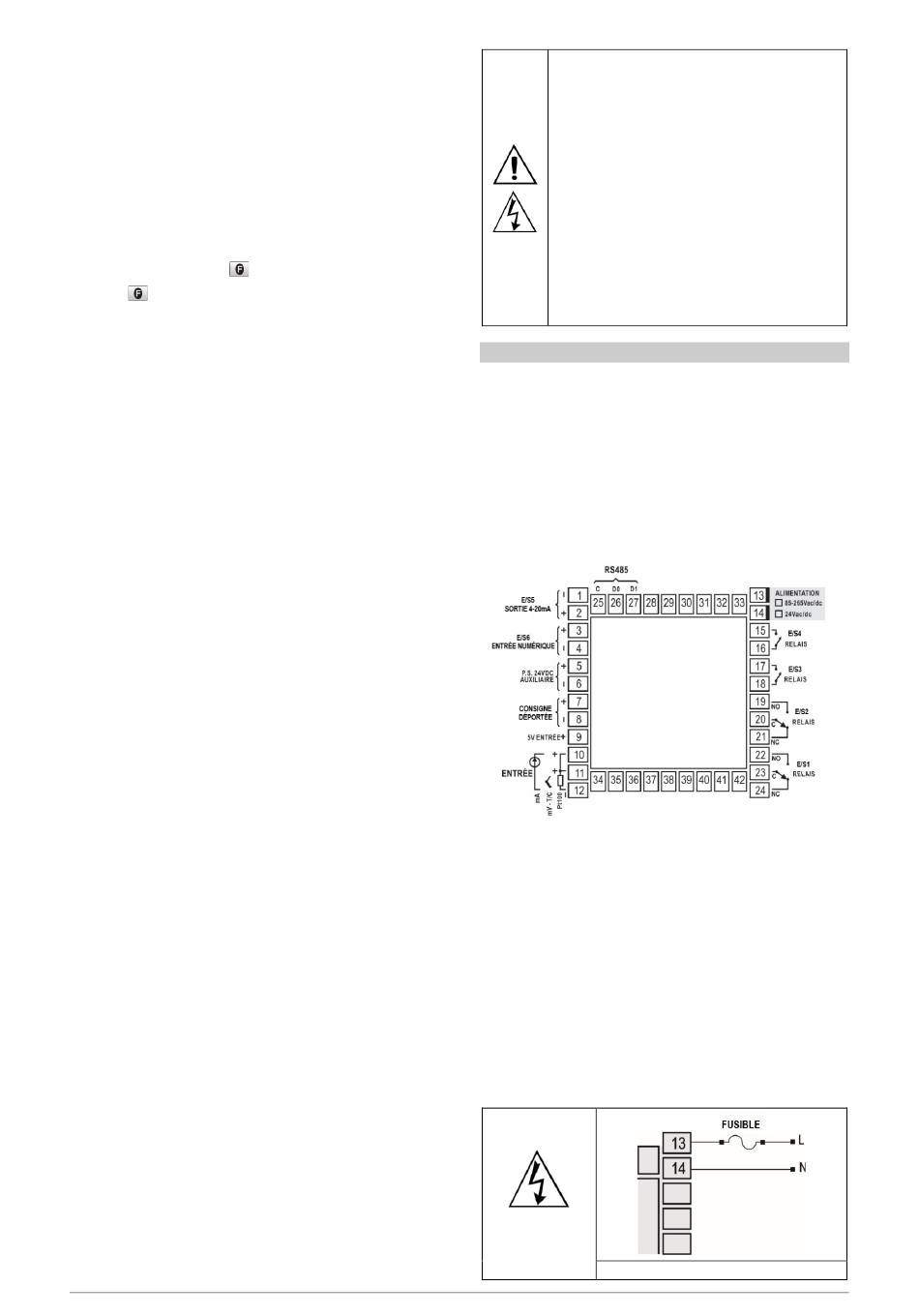

Figure 1 – Raccordements du panneau arrière
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs de signaux d'entrée doivent traverser
•
l'installation du système séparément des conducteurs de sortie
et d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation des instruments électroniques doit provenir d'un
•
réseau propre pour l'instrumentation.
Dans les applications de régulation, il est essentiel de considérer
•
ce qui peut se produire en cas de défaillance d'une partie du
système. Le relais interne d'alarme ne garantit pas une protection
complète.
Il est recommandé d'utiliser des FILTRES RC (antiparasites)
•
dans les bobines de contacteurs, les solénoïdes etc.
RACCORDEMENTS D'ALIMENTATION
Observez la tension de
l'alimentation
Figure 2 – Raccordements d'alimentation
Régulateur N3000
longues
périodes
de
4/11
