RÉGULATEUR DE
TEMPÉRATURE
N32 2
MODE D'EMPLOI V1.8x K

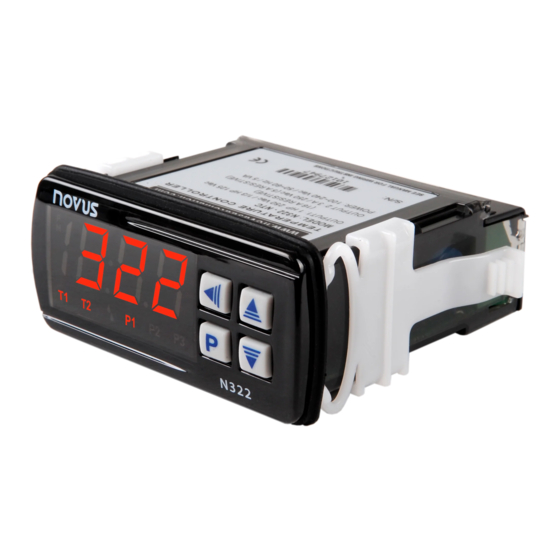

Le N322 est un régulateur électronique pour le chauffage ou la réfrigération, avec
entrée aux capteurs de température type Pt100 thermistances CTN et thermocouples
type J, K ou T, offrant la possibilité de correction d'erreurs du capteur (offset). Il dispose
de deux sorties indépendantes; la sortie 2 pouvant fonctionner comme alarme ou toutes
les deux comme régulation de température.
Chaque type de capteur a une plage de mesure de température spécifique qui doit être
respectée par l'utilisateur.
Les spécifications particulières de chaque régulateur sont identifiées sur l'appareil lui-
même, conformément au bon de commande.
SPÉCIFICATIONS
Entrée du capteur (SENSOR INPUT) : le choix du capteur est effectué par l'utilisateur
au moment de l'achat et est présenté sur la partie supérieure de la boîte de l'appareil.
Les options sont :
Thermistance CTN, type 10 kΩ @ 25 °C ; plage de mesure : -50 à 120 °C ;
•
Précision de la mesure : 0,6 °C ;
Erreur maximale lors du changement de capteurs CTN originels : 0,75 °C. On
peut supprimer cette erreur à l'aide du paramètre offset.
Remarque : dans l'option thermistance CTN, le capteur accompagne l'appareil.
Sa plage de fonctionnement est de -30 à +105 °C. Il dispose d'un câble de 3
mètres de long, 2 x 0,5 mm², pouvant être rallongé jusqu'à 200 mètres.
Pt100 ; plage de mesure : -50 à 300 °C ; α= 0,00385 ; 3 fils ;
•
Précision de la mesure : 0,7 °C ; selon la norme NBR 13773/97.
Thermocouple type J ; plage de mesure : 0 à 600 °C ; précision de la mesure : 3 °C.
•
Thermocouple type K; plage de mesure: -50 à 1000 °C; précision de la mesure: 3 °C.
•
Thermocouple type T ; plage de mesure: -50 à 400 °C ; précision de la mesure: 3 °C.
•
Thermocouples selon la norme NBR 12771/juillet 1999.
Résolution de la mesure : ................................................ 0,1º plage de –19,9 à 199,9º
............................................................................... 1 °C ailleurs
Remarque : l'appareil conserve sa précision sur toute la plage, bien que la faible
résolution de l'écran sur une partie de la plage ne permette pas cet affichage.
Sortie (OUTPUT1) : ...... Relais SPDT ; 1 HP 250 Vca / 1/3 HP 125 Vca (16 A résistif)
..............................En option : impulsion, 5 Vcc, 25 mA maximum
Sortie 2 (OUTPUT2) : ................................................. Relais : 3 A / 250 Vca, SPST-NA
Alimentation (POWER SUPPLY) : Tension : ............... 100 à 240 Vca/cc ±10 %
En option : .................................. 12 à 30 Vcc
Fréquence : ................................... 50~60 Hz
Consommation : .................................... 5 VA
Dimensions : Largeur x Hauteur x Profondeur : ............... 75 x 33 x 75 mm
Découpe du panneau : ........................................ 70 x 29 mm
Poids : ............................................................................ 100 g
Conditions d'exploitation : Température de fonctionnement : .................. 0 à 40 °C
Température de stockage : ......................... -20 à 60 °C
Humidité relative : ................................... 20 à 85 % HR
Boîtier en polycarbonate UL94 V-2.
Indice de protection : boîte IP42, frontal IP65.
Connexions pour fils jusqu'à 4,0 mm².
Interface RS485 à protocole MODBUS (en option).
Interface série non isolée du circuit d'entrée.
Interface isolée du circuit d'alimentation, à l'exception du modèle à alimentation 24 V.
RACCORDEMENTS ÉLECTRIQUES

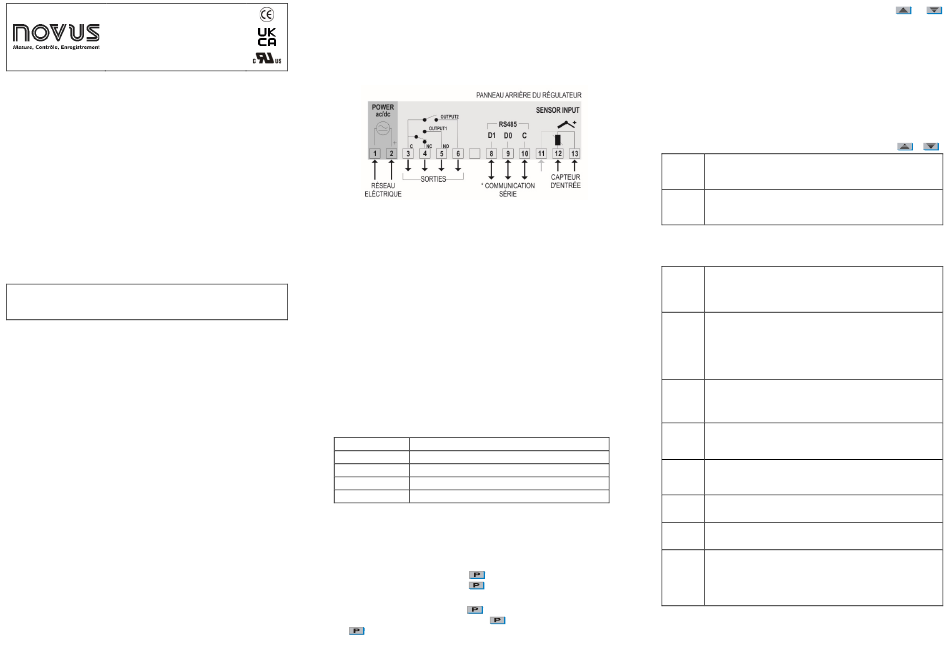

La figure ci-dessous montre les bornes de raccordement du capteur, d'alimentation et
de sortie de l'appareil, aussi qu'un exemple de raccordement.
Fig. 01 – Raccordements illustrés à l'étiquette de l'appareil
* La fonction de communication série n'est pas toujours présente à l'appareil.
Pt100 branchement à 3 fils. Pour un branchement à 2 fils, relier les bornes 11 et 13.
Pour que la résistance des câbles soit correctement compensée, les conducteurs
doivent avoir tous les mêmes résistances électriques (même section).
Recommandations pour l'installation
• Les conducteurs de température doivent traverser l'installation séparément des
conducteurs de la sortie de régulation et d'alimentation. Si possible, dans des
conduits mis à la terre.
• L'alimentation de l'appareil doit provenir préférentiellement d'un réseau propre pour
l'instrumentation ou d'une phase différente de celle utilisée pour la sortie de
régulation.
• Il est recommandé d'utiliser des FILTRES RC (47 R et 100 nF, série) dans les
bobines de contacteurs, les électrovannes, etc.
OPÉRATION
L'appareil doit être configuré avant son utilisation. L'utilisateur doit définir les valeurs
aux paramètres qui déterminent le fonctionnement de l'appareil.
Ces paramètres de configuration sont regroupés en niveaux de paramètres.
Niveau Fonction
0 Mesure de température
1 Réglage de consigne
2 Configuration des paramètres
3 Étalonnage
Lorsqu'il est mis sous tension, l'appareil affiche sa version sur le panneau frontal
pendant une seconde. Cette information est importante pour toute demande de
renseignements du fabricant.
Puis, il affiche la valeur de température mesurée. Ceci est le niveau 0 ou niveau de
mesure de température.
Pour accéder au niveau 1, appuyer sur pendant 1 seconde jusqu'à ce que le
paramètre SP1 soit affiché. Appuyer sur à nouveau pour retourner au niveau de
mesure de température.
Pour accéder au niveau 2, appuyer sur pendant 2 secondes jusqu'à ce que le
paramètre uNT soit affiché. Relâcher la touche pour rester à ce niveau. Appuyer
sur à nouveau pour accéder aux autres paramètres de ce niveau. Après le
dernier paramètre l'appareil retourne au niveau de mesure de température.
Pour modifier les valeurs des paramètres, appuyer sur les touches
jusqu'à obtenir les valeurs souhaitées.
Remarques :
1 La configuration est sauvegardée par l'appareil lorsqu'il passe
d'un paramètre à l'autre et est alors considérée comme valide. La
configuration est enregistrée en mémoire permanente, protégée
même des pannes de courant.
2 Si les touches ne sont pas utilisées pendant plus de 20
secondes, l'appareil revient au niveau de mesure en sauvegardant la
configuration jusqu'alors faite.
Niveau 1 – Niveau de réglage de consigne
Ce niveau présente les paramètres de consigne (setpoint - SP). Il définit la valeur de
température désirée pour le système. La valeur actuelle de la consigne est affichée en
alternance avec le paramètre. Pour configurer la valeur souhaitée, appuyer sur
Réglage de la température de la sortie de régulation 1. Ce réglage se
SP1
limite aux valeurs configurées en SPL et SPk dans le cycle de
Set Point 1
configuration.
Réglage de la température de la sortie de régulation 2. Ce réglage se
SP2
limite aux valeurs configurées en SPL et SPk dans le cycle de
Set Point 2
configuration.
Niveau 2 – Niveau de configuration
Il présente la séquence de paramètres qui doivent être définis par l'utilisateur. Les
paramètres sont affichés en alternance avec leurs valeurs.
Unité de température. Il permet à l'utilisateur de choisir l'unité d'affichage
Unt
de la température mesurée.
Unit
Température en Celsius.
0
Température en Fahrenheit.
1
Type de capteur de température à utiliser. Ce paramètre est disponible
typ
uniquement pour les modèles à capteurs type THERMOCOUPLE, où
Type
l'utilisateur peut choisir entre les thermocouples J, K et T.
0 thermocouple J.
1 thermocouple K.
2 thermocouple T.
Valeur de correction de l'indication de température. Il permet à l'utilisateur
ofs
de réaliser de petits réglages dans l'indication de la température, tout en
Offset
corrigeant des erreurs de mesure qui apparaissent, par exemple, lors de
la substitution d'un capteur type CTN.
Limite inférieure de la consigne : valeur minimale pour la configuration
spl
de la consigne. Il doit être configuré avec une valeur inférieure à celle
SP Low
de spK.
Limit
Limite supérieure de la consigne : valeur maximale pour la
spK
configuration de la consigne. Il doit être configuré avec une valeur
SP High
supérieure à celle de spl.
Limit
Hystérésis de régulation pour la sortie 1 : écart entre le point d'activer
Ky1
et de désactiver le relais de la sortie de régulation. En degrés.
Hysteresis 1
Hystérésis de régulation pour la sortie 2 : écart entre le point d'activer
Ky2
et de désactiver le relais de la sortie de régulation. En degrés.
Hysteresis 2
Type d'action de la sortie 1 :
Ac1
Régulation à action inverse. Propre pour le chauffage. Il active la
0
Action 1
sortie de régulation lorsque la température est inférieure à SP.
Régulation à action directe. Propre pour la réfrigération. Il active
1
la sortie de régulation lorsque la température est supérieure à SP.
