RÉGULATEUR DE TEMPÉRATURE ET
D'HUMIDITÉ
N323RHT
MODE D'EMPLOI V2.0x
Le N323RHT est un régulateur numérique de température et d'humidité relative. Il dispose de trois sorties
de régulation type relais pouvant être configurées indépendamment pour agir comme régulation ou
comme alarme. Toutes les sorties peuvent être temporisées.
Le capteur d'humidité et de température, vendu séparément, est protégé par une capsule en polyamide et
a un câble de 3 ou 6 mètres de longueur.
Les spécifications électriques particulières de chaque modèle sont identifiées sur l'appareil lui-même,
conformément au bon de commande.
SPÉCIFICATIONS
Entrée du capteur (SENSOR INPUT) : Humidité
Plage de mesure : 0 et 100 % d'humidité relative (HR) (voir la Fig. 1) ;
Exactitude : voir la Fig. 1 ; Répétabilité : ± 1 % HR ;
Hystérésis : ± 1 % HR ;
Erreur de linéarité : << 1 % HR ;
Stabilité : < 1 % HR par an ;
Temps de réponse : environ 8 secondes pour atteindre 63 % d'un changement soudain d'entrée.
Valable à 25 °C dans un flux d'air de 1 m/s.
Entrée du capteur (SENSOR INPUT) : Température
Exactitude : voir la Fig. 1 ; Répétabilité : ±0,1 °C ;
Plage de mesure : -20 à 100 °C (voir Fig. 1) ;
Temps de réponse : jusqu'à 30 secondes avec l'air en mouvement doux ;
Temps entre la mise sous tension et stabilisation de la mesure : ........................................ 15 minutes
Résolution de la mesure : HR : ...................................................... 1 % sur toute la plage
T : ........................................................ 0,1º de –19,9 à 119,9º
Remarque : l'appareil conserve son exactitude sur toute la plage, bien que la faible résolution de l'écran
sur une partie de plage ne permette pas cet affichage.
Sortie (OUTPUT1) : ........................................... relais SPDT; 1 HP 250 Vca / 1/3 HP 125 Vca (16 A Rés.)
.............................................................. En option : impulsion, 5 Vcc, 25 mA maximum
Sortie 2 (OUTPUT2) : ................................................................................ relais : 3 A / 250 Vca, SPST-NA
Sortie 3 (OUTPUT3) : ................................................................................ relais : 3 A / 250 Vca, SPST-NA
Alimentation (POWER SUPPLY) :
Tension : ......................................... 100 à 240 Vca/cc ±10 %
En option : ............................................................ 12 à 30 Vcc
Fréquence : ............................................................. 50~60 Hz
Consommation : .............................................................. 5 VA
Dimensions : Largeur x Hauteur x Profondeur : .......................................... 75 x 33 x 75 mm.
Découpe du panneau : ................................................................... 70 x 29 mm
Poids : ..................................................................................................... 100 g
Environnement d'opération du module électronique : .................................... 0 à 40 °C / 20 à 85 % HR
Environnement d'opération du module capteur : ....................................... -20 à 100 °C / 0 à 100 % HR
Boîtier en polycarbonate UL94 V-2.
Indice de protection : boîte IP42, frontal IP65, capsule du capteur IP40 (vendu séparément).
Raccords pour fils jusqu'à 4,0 mm². Interface RS485 avec protocole MODBUS (en option).
Interface série non isolée du circuit d'entrée.
Interface isolée du circuit d'alimentation, à l'exception du modèle à alimentation 24 V.
PRECISION DES MESURES ET LIMITES D'OPERATION DES CAPTEURS
Exactitude d'humidité relative @ 25 °C Exactitude de température
Conditions d'opération du capteur

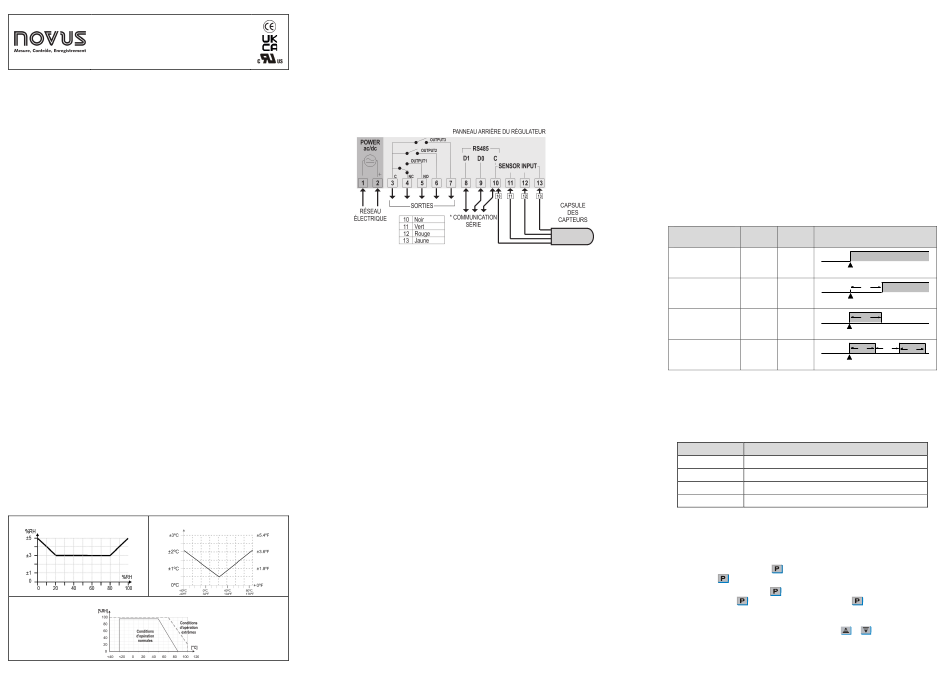

Fig. 1 – Exactitude de la mesure d'humidité et de température
ATTENTION
Le capteur utilisé dans cet appareil peut être endommagé ou désétalonné s'il est exposé à atmosphères
contaminées par des agents chimiques. L'acide chlorhydrique, l'acide nitrique, l'acide sulfurique et
l'ammoniac à concentrations élevées peuvent endommager le capteur. L'acétone, l'éthanol et le propylène
glycol peuvent provoquer des erreurs de mesure réversibles.
On peut corriger des erreurs éventuelles dans la lecture des capteurs directement sur l'appareil, à l'aide
des paramètres du niveau de configuration 0fk et 0ft.
RACCORDEMENTS ÉLECTRIQUES
La figure ci-dessous montre les bornes de raccordement du capteur, d'alimentation et de sortie de
l'appareil, ainsi qu'un exemple de raccordement.
Fig. 2 – Raccordements illustrés à l'étiquette de l'appareil – Relais non isolés – Modèle standard
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs du capteur d'humidité doivent traverser l'installation séparément des conducteurs de la
sortie de régulation et d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation de l'appareil doit provenir préférentiellement d'un réseau propre pour l'instrumentation ou
d'une phase différente de celle utilisée pour la sortie de régulation.
Il est recommandé d'utiliser des FILTRES RC (47 R et 100 nF, série) dans les bobines de contacteurs, les
solénoïdes, etc.
FONCTIONNEMENT
L'appareil agit sur les sorties OUTPUT1, OUTPUT2 et OUTPUT3 pour amener les variables mesurées
(température ou humidité) aux valeurs envisagées, définies par les consignes (SP1, SP2 et SP3).
OUTPUT 1, OUTPUT 2 et OUTPUT 3 peuvent agir comme sorties de régulation, lorsqu'elles agissent
directement sur la charge du système (résistance, compresseur, humidificateur, etc), ou comme sorties
d'alarme, en signalant à l'opérateur l'occurrence d'une situation spécifique définie par l'utilisateur. Les
modes de fonctionnement sont présentés ci-dessous et peuvent être définis par les paramètres a(1, a(2 et
A(3.
Sortie de régulation à action inverse.
0
Il active la sortie lorsque la variable mesurée est inférieure à la consigne définie pour cette sortie. Type
d'action utilisé pour la régulation du chauffage.
Sortie de régulation à action directe.
1
Il active la sortie lorsque la variable mesurée est supérieure à la consigne définie pour cette sortie.
Type d'action utilisé pour la régulation de la réfrigération.
Alarme minimale.
2
Il active la sortie lorsque la variable mesurée est inférieure à la consigne définie pour cette sortie.
Alarme maximale.
3
Il active la sortie lorsque la variable mesurée est supérieure à la consigne définie pour cette sortie.
Alarme minimale avec verrouillage initial.
4
Identique à l'alarme minimale, mais avec la fonctionnalité de verrouillage initial, décrite plus bas.
Alarme maximale avec verrouillage initial.
5
Identique à l'alarme maximale, mais avec la fonctionnalité de verrouillage initial, décrite plus bas.
Alarme dans la plage.
6
Il active la sortie lorsque la variable mesurée est dans l'intervalle défini ci-dessous :
(SP1 – SP2) et (SP1 + SP2) ou (SP1 – SP3) et (SP1 + SP3)
Alarme hors plage.
7
Il active la sortie lorsque la variable mesurée est hors l'intervalle défini ci-dessous :
(SP1 – SP2) et (SP1 + SP2) ou (SP1 – SP3) et (SP1 + SP3)
Alarme dans la plage avec verrouillage initial.
8
Identique à l'alarme dans la plage, mais avec la fonctionnalité de verrouillage initial, décrite plus bas.
Alarme hors plage avec verrouillage initial.
9
Identique à l'alarme hors plage, mais avec la fonctionnalité de verrouillage initial, décrite plus bas.
Remarque 1 : les modes de fonctionnement 6, 7, 8 e 9 ne sont disponibles que pour l'OUTPUT 2 et
l'OUTPUT 3. Pour l'OUTPUT 2 si (NT est réglé sur 0, 1, 6 ou 7. Pour l'OUTPUT 3 si (NT est réglé sur 0,
2, 5 ou 7.
Remarque 2 : le Verrouillage initial fait le régulateur déconsidérer les situations d'alarme dans le début
du processus lorsqu'il est mis sous tension et démarre l'opération de régulation.
Le Verrouillage initial empêche l'alarme de s'activer au début du processus de régulation. L'alarme
ne sera déverrouillée qu'après le passage de la variable mesurée à une condition de non-alarme. Cette
fonctionnalité est utile, par exemple, lorsqu'une alarme minimale est configurée dans un processus de
chauffage. Sans le verrouillage, le processus démarrerait avec l'alarme déclenchée et resterait ainsi
jusqu'à ce que la consigne de régulation soit atteinte.
Temporisation des sorties
L'appareil permet à l'utilisateur de configurer la temporisation des sorties par trois manières :
déclenchement retardé de la sortie, déclenchement temporaire et déclenchement séquentiel.
La temporisation n'est disponible que pour les sorties 1, 2 et 3 et est réglé par les paramètres 1t1, 2t1,
3t1, 1t2, 2t2 e 3t2.
Les figures ci-dessous montrent ces fonctions ; t1 et t2 peuvent varier de 0 à 1 999 secondes et ses
combinaisons déterminent le mode de temporisation. Pour définir l'opération normale des alarmes, régler
sur 0 (zéro).
Dans le panneau frontal de l'appareil, les indicateurs P1, P2 et P3 s'allument lorsque ses sorties
respectives sont activées. Pendant le retard, l'indicateur respectif clignote.
FONCTION DE SORTIE
T1 T2
TEMPORISEE
Sortie
d'alarme
Opération normale 0 0
Occurrence d'alarme
Sortie
d'alarme
Déclenchement retardé 0 1 à 1999 s
Occurrence d'alarme
Sortie
d'alarme
Déclenchement temporaire 1 à 1999 s 0
Occurrence d'alarme
Sortie
Déclenchement séquentiel 1 à 1999 s 1 à 1999 s
Occurrence d'alarme
Tableau 1 – Fonctions de minuterie des sorties 1, 2 et 3
OPÉRATION
L'appareil doit être configuré avant son utilisation. L'utilisateur doit définir les valeurs aux paramètres qui
déterminent le fonctionnement de l'appareil.
Ces paramètres de configuration sont regroupés en niveaux de paramètres.
NIVEAU FONCTIONS
0 Mesure de température
1 Réglage des consignes
2 Configuration
3 Étalonnage
Tableau 2 – Niveaux de paramètres
Lorsqu'il est mis sous tension, l'appareil affiche sa version sur le panneau frontal pendant une seconde.
Cette information est importante pour toute demande de renseignements du fabricant.
Puis, il affiche la valeur de la température mesurée par le capteur. Ceci est le niveau 0 ou niveau de
mesure de température.
Pour accéder au niveau 1, appuyer sur pendant 1 seconde jusqu'à ce que le paramètre SP1 soit
affiché. Appuyer sur à nouveau pour retourner au niveau de mesure de température.
Pour accéder au niveau 2, appuyer sur pendant 2 secondes jusqu'à ce que le paramètre rkt soit
affiché. Relâcher la touche pour rester à ce niveau. Appuyer sur
autres paramètres de ce niveau. Après le dernier paramètre l'appareil retourne au niveau de mesure de
température.
Pour modifier les valeurs des paramètres, appuyer sur les touches
souhaitées.
FONCTIONNEMENT
T2
T1
T1
T2 T1
à nouveau pour accéder aux
et jusqu'à obtenir les valeurs
