RÉGULATEUR DE
TEMPÉRATURE
N32 3R
MODE D'EMPLOI V1.8x L
Le N323R est un régulateur de température propre pour la réfrigération, doté de
plusieurs fonctions spécialement conçues pour les applications de régulation de
température et optimisation du dégivrage (defrost). Il dispose de deux canaux d'entrée
pour les capteurs de température type thermistance CTN, qui mesurent la température
de l'environnement surveillé et du module évaporateur. Il dispose aussi de trois sorties
indépendantes pour la commande du compresseur (sortie de réfrigération), du module
de dégivrage et du ventilateur.
Les spécifications du régulateur sont identifiées sur l'étiquette de l'appareil,
conformément au bon de commande.
SPÉCIFICATIONS
Entrée du capteur (SENSOR INPUT) : ............................................ 2 thermistances CTN
............................................................................................................. type 10 kΩ @ 25 °C
........................................................................................... Plage de mesure : -50 à 120 °C
............................................................................................ Précision de la mesure : 0,6 °C
Remarque : les capteurs sont livrés avec l'appareil. Sa plage de fonctionnement est de
-30 à +105 °C. Il dispose d'un câble de 3 m de long, 2 x 0,5 mm², pouvant être rallongé
jusqu'à 200 m. Erreur maximale lors du changement de capteurs CTN originels : 0,75
°C. On peut supprimer cette erreur à l'aide du paramètre offset.
Résolution de la mesure : .................................................... 0,1° plage de -19,9 à 119,9°
.............................................................................................................................. 1° ailleurs
Remarque : l'appareil conserve sa précision sur toute la plage, bien que la faible
résolution de l'écran sur une partie de la plage ne permette pas cet affichage.
Sortie 1 (OUTPUT1) : ......... Relais SPDT ; 1 HP 250 Vca / 1/3 HP 125 Vca (16 A résistif)
.................................. En option : impulsion, 5 Vcc, 25 mA maximum
Sortie 2 (OUTPUT2) : ....................................................... Relais SPST-NA, 3 A / 250 Vca
Sortie 3 (OUTPUT3) : ....................................................... Relais SPST-NA, 3 A / 250 Vca
Alimentation (POWER SUPPLY) : Tension : ................... 100 à 240 Vca/cc ±10 %
En option : ........................... 24 V (12 a 30 Vcc)
Fréquence : ........................................ 50~60 Hz
Consommation : .........................................5 VA
Dimensions : Largeur x hauteur x profondeur : .................... 75 x 33 x 75 mm
Découpe du panneau : ............................................ 70 x 29 mm
Poids : ................................................................................ 100 g
Conditions d'exploitation : Température de fonctionnement : ...................... 0 à 40 °C
Température de stockage : .............................. -20 à 60 °C
Humidité relative : ........................................ 20 à 85 % HR
Boîtier en polycarbonate UL94 V-2.
Indice de protection : boîte IP42, frontal IP65.
Connexions pour fils jusqu'à 4,0 mm²
Interface RS485 à protocole MODBUS (en option)
Interface série non isolée du circuit d'entrée.
Interface isolée du circuit d'alimentation, à l'exception du modèle à alimentation 24 V.
Recommandations pour l'installation
Les conducteurs du capteur de température doivent traverser l'installation séparément
des conducteurs de la sortie de régulation et d'alimentation. Si possible, dans des
conduits mis à la terre.
L'alimentation de l'appareil doit provenir préférentiellement d'un réseau propre pour
l'instrumentation ou d'une phase différente de celle utilisée pour la sortie de régulation.
Il est recommandé d'utiliser des FILTRES RC (47 Ω et 100 nF, série) dans les bobines
de contacteurs, les électrovannes, etc.
RACCORDEMENTS ÉLECTRIQUES
La figure ci-dessous indique les bornes de raccordement de l'alimentation, des sorties
et des capteurs.

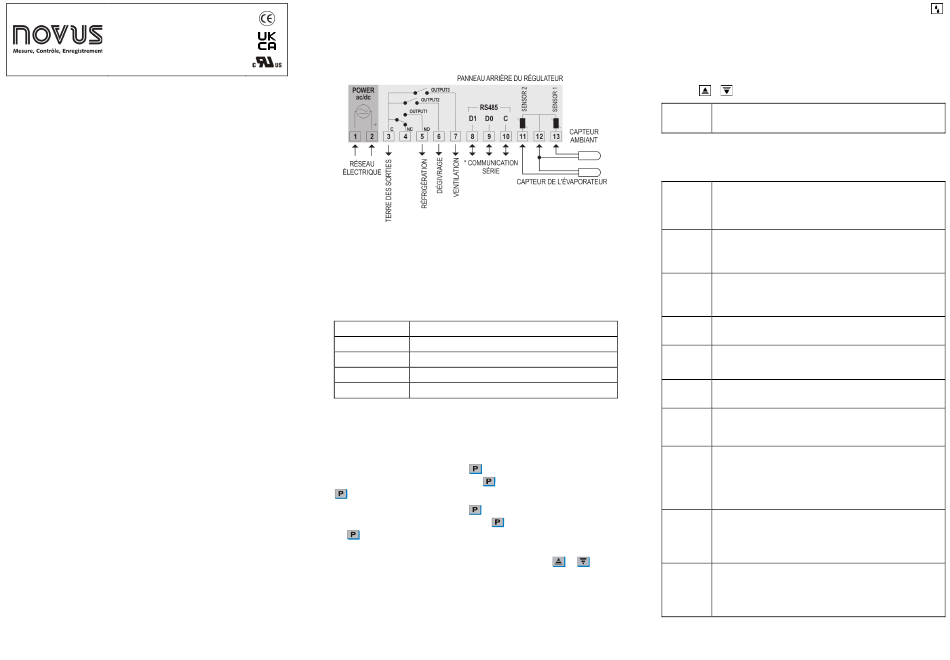

Fig. 1 – Raccordements illustrés à l'étiquette de l'appareil
* La fonction de communication série n'est pas toujours présente à l'appareil.
OPÉRATION
L'appareil doit être configuré avant son utilisation. L'utilisateur doit définir les valeurs
aux paramètres qui déterminent le fonctionnement de l'appareil.
Ces paramètres de configuration sont regroupés en niveaux de paramètres.
Niveau Fonction
0 Mesure de température
1 Réglage de consigne
2 Mode de fonctionnement
3 Étalonnage
Lorsqu'il est mis sous tension, l'appareil affiche sa version sur l'écran pendant une
seconde. Cette information est importante pour toute demande de renseignements du
fabricant.
Puis, il affiche la valeur de température de l'environnement, mesurée par le capteur 1.
Ceci est le niveau 0, ou niveau de mesure de température.
Pour accéder au niveau 1, appuyer sur pendant 1 seconde jusqu'à ce que le
paramètre SP soit affiché. Relâcher la touche pour rester à ce niveau. Appuyer sur
à nouveau pour retourner au niveau de mesure de température.
Pour accéder au niveau 2, appuyer sur pendant 2 secondes jusqu'à ce que le
paramètre unt soit affiché. Relâcher la touche pour rester à ce niveau. Appuyer
sur à nouveau pour accéder aux autres paramètres de ce niveau. Après le dernier
paramètre l'appareil retourne au niveau de mesure de température.
Pour modifier les valeurs des paramètres, appuyer sur les touches
obtenir les valeurs souhaitées.
Remarque : 1 La configuration est sauvegardée par l'appareil lorsqu'il passe d'un
paramètre à l'autre et est alors considérée comme valide. La
configuration est enregistrée en mémoire permanente, protégée même
des pannes de courant.
2 Si les touches ne sont pas utilisées pendant plus de 20 secondes,
l'appareil revient au niveau de mesure en sauvegardant la configuration
jusqu'alors faite.
3 Quand en mode de mesure de température, une brève touche sur
fait l'appareil afficher temporairement la valeur de la température
mesurée par le capteur 2 - température de l'évaporateur.
Niveau 1 – Niveau de réglage de consigne
Ce niveau présente le paramètre de consigne (Setpoint – SP). Il définit la valeur de
température envisagée pour l'environnement à réguler. La valeur de la consigne est
affichée en alternance avec le paramètre. Pour configurer la valeur souhaitée, appuyer sur
les touches et .
Réglage de la température souhaitée. Ce réglage se limite aux
SP
valeurs configurées en SPL et SPk (ci-dessous).
Set Point
Niveau 2 – Niveau de mode de fonctionnement
Il présente la séquence des paramètres qui doivent être définis par l'utilisateur. Les
paramètres sont affichés en alternance avec leurs valeurs.
Unité de température. Il permet à l'utilisateur de choisir l'unité de
Unt
température des paramètres.
Unit
0 Température en Celsius ;
1 Température en Fahrenheit.
Valeur de correction de la température mesurée par le capteur 1. Il
0f1
permet de réaliser de petits réglages à la température, tout en corrigeant
Offset Sensor 1
des erreurs de mesure qui apparaissent, par exemple, lors de la
substitution d'un capteur. Réglage de 0.1 à 10.0 degrés.
Valeur de correction de la température mesurée par le capteur 2. Il
0f2
permet de réaliser de petits réglages à la température de l'évaporateur,
Offset Sensor 2
tout en corrigeant des erreurs de mesure qui apparaissent, par exemple,
lors de la substitution d'un capteur. Réglage de 0.1 à 10.0 degrés.
Limite inférieure de la consigne : il définit la valeur minimale pour le
Spl
réglage de la consigne.
SP Low Limit
Limite supérieure de la consigne : il définit la valeur maximale pour le
spK
réglage de la consigne. Il doit être configuré avec une valeur supérieure
SP High Limit
à celle de spl.
Hystérésis de la sortie de réfrigération : écart entre le point d'activer et
Kys
de désactiver la sortie de réfrigération. Réglage de 0.1 à 50.0 degrés.
Hysteresis
Il définit la position de la sortie de réfrigération (compresseur).
(nt
0 Réfrigération sur OUTPUT1 / Dégivrage sur OUTPUT2 (standard)
Control
1 Réfrigération sur OUTPUT2 / Dégivrage sur OUTPUT1.
Délai pour démarrer la réfrigération. Une fois l'appareil mis sous
Dly
tension, la sortie de réfrigération ne sera activée qu'après le temps
Delay
défini par ce paramètre. Utilisé dans les grands systèmes de
réfrigération pour empêcher le déclenchement simultané des
compresseurs après une panne de courant. Valeur de 0 à 250
secondes.
Il définit le temps actif minimum pour la sortie de réfrigération. Une
0nt
fois la sortie de réfrigération active, elle restera dans cet état pendant
On time
au moins le temps configuré dans ce paramètre. Utilisé pour
augmenter la durée de vie du compresseur dans un système de
réfrigération. Valeur de 0 à 999 secondes.
et jusqu'à
Il définit le temps inactif minimum pour la sortie de réfrigération. Une
0ft
fois la sortie de réfrigération inactive, elle restera dans cet état
Off time
pendant au moins le temps configuré dans ce paramètre. Utilisé pour
augmenter la durée de vie du compresseur dans un système de
réfrigération. Valeur de 0 à 999 secondes.
