Novus N322S Mode D'emploi

RÉGULATEUR DE
TEMPÉRATURE
N32 2 S
MODE D'EMPLOI V1.9x J
Le N322S est un régulateur pour des applications de chauffage solaire. Il régule une pompe
de circulation d'eau à travers le différentiel de température entre le collecteur solaire et le
réservoir thermique (ou piscine).
L'appareil dispose de deux entrées pour le capteur de température de type CTN et deux
sorties : une sortie de régulation (output 1) pour déclencher la pompe de circulation d'eau et
une sortie d'appoint (output 2). Il dispose également des fonctions qui évitent des dommages
causés à tuyauterie pendant l'hiver et de la surchauffe, en prévenant les dommages causés
à tuyauterie et l'inconfort thermique.
SPÉCIFICATIONS
Entrée du capteur (SENSOR INPUT) :
• Thermistance CTN, type 10 kΩ @ 25 °C ; plage de mesure : -50 à 120 °C ;
Précision de la mesure : 0,6 °C ;
Erreur maximale lors du changement de capteurs CTN originels : 0,75 °C. On peut
supprimer cette erreur à l'aide du paramètre offset.
Remarque : les capteurs sont livrés avec l'appareil. Sa plage de fonctionnement est de
-30 à + 105 °C. Il dispose d'un câble de 3 mètres de long, 2 x 0,5 mm², pouvant être
rallongé jusqu'à 200 mètres.
Résolution de la mesure : ...........................................................0,1° plage de -19,9 à 119,9°
............................................................................................. 1° ailleurs
Remarque : l'appareil conserve sa précision sur toute la plage, bien que la faible résolution
de l'écran sur une partie de la plage ne permette pas cet affichage.
Sortie de circulation (OUTPUT1) :....................................................................... Relais SPDT
........................................................................... 1 HP 250 Vac / 1/3 HP 125 Vac (16 A résistif)
Sortie d'appoint (OUTPUT2) : .............................................. Relais : 3 A / 250 Vac, SPST-NA
Alimentation (POWER SUPPLY) : Tension : ............................. 100 à 240 Vca/cc ± 10 %
Fréquence : .................................................. 50~60 Hz
En option : ............................................12 à 30 Vcc/ca
Consommation :.................................................... 5 VA
Dimensions : Largeur x Hauteur x Profondeur : ............................. 75 x 34 x 75 mm
Découpe du panneau : ...................................................... 70 x 29 mm
Poids :..........................................................................................100 g
Conditions d'exploitation : Température de fonctionnement : ................................ 0 à 40 °C
Température de stockage : ....................................... -20 à 60 °C
Humidité relative : .................................................. 20 à 85 % HR
Boîtier en polycarbonate UL94 V-2.
Indice de protection : boîte IP42, frontal IP65.
Connexions pour fils jusqu'à 4,0 mm².
Interface RS485 à protocole MODBUS (en option).
Interface série non isolée du circuit d'entrée.
Interface isolée du circuit d'alimentation, à l'exception du modèle à alimentation 24 V.
Recommandations pour l'installation
Les conducteurs du capteur de température doivent traverser l'installation séparément des
conducteurs de la sortie de régulation et d'alimentation. Si possible, dans des conduits mis à
la terre.
L'alimentation de l'appareil doit provenir préférentiellement d'un réseau propre pour
l'instrumentation ou d'une phase différente de celle utilisée pour la sortie de régulation.
Il est recommandé d'utiliser des FILTRES RC (47 et 100 nF, série) dans les bobines de
contacteurs, les électrovannes, etc.
RACCORDEMENTS ÉLECTRIQUES
La figure ci-dessous montre les bornes de raccordement, d'alimentation et de sortie de
l'appareil.

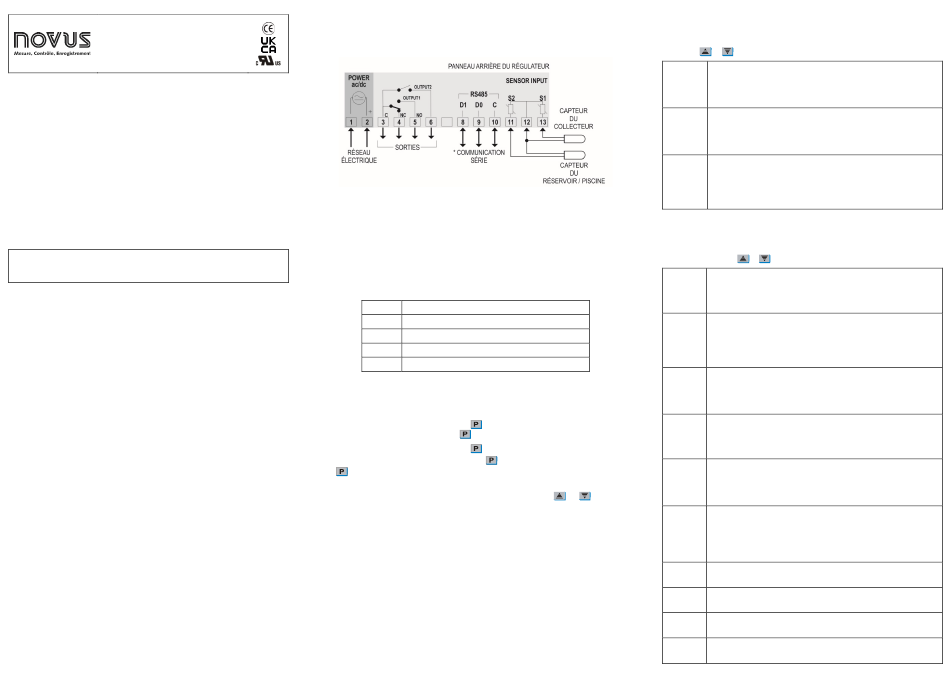

Fig. 1 – Raccordements illustrés à l'étiquette de l'appareil
OUTPUT1 est la sortie de circulation.
OUTPUT2 est la sortie d'appoint.
* La fonction de communication série n'est pas toujours présente à l'appareil.
OPÉRATION
L'appareil doit être configuré avant son utilisation. L'utilisateur doit définir les valeurs aux
paramètres qui déterminent le fonctionnement de l'appareil.
Ces paramètres de configuration sont regroupés en niveaux de paramètres.
Niveau Fonction
0 Mesure de température
1 Réglage de consigne
2 Configuration des paramètres
3 Étalonnage
Lorsqu'il est mis sous tension, l'appareil affiche sa version sur le panneau frontal pendant
une seconde. Cette information est importante pour toute demande de renseignements du
fabricant. Puis, il affiche la valeur de température mesurée. Ceci est le niveau 0 ou niveau de
mesure de température.
Pour accéder au niveau 1, appuyer sur pendant 2 secondes jusqu'à ce que le
paramètre D0n soit affiché. Appuyer sur à nouveau pour avancer.
pendant 4 secondes jusqu'à ce que le
Pour accéder au niveau 2, appuyer sur
paramètre unt soit affiché. Relâcher la touche pour rester à ce
pour accéder aux autres paramètres à ce niveau. Après le dernier paramètre l'appareil
retourne au niveau de mesure de température.
Pour modifier les valeurs des paramètres, appuyer sur les touches
obtenir les valeurs souhaitées.
Remarques : 1 La configuration est sauvegardée par l'appareil lorsqu'il passe d'un
paramètre à l'autre et est alors considérée comme valide. La configuration est
enregistrée en mémoire permanente, protégée même des pannes de
courant.
2 Si les touches ne sont pas utilisées pendant plus de 20 secondes,
l'appareil revient au niveau de mesure en sauvegardant la configuration
jusqu'alors faite.
Niveau 1 – Niveau de réglage de consigne
Ce niveau présente les paramètres de consigne (setpoint). Ils définissent la valeur de
température différentielle pour la régulation. Pour configurer la valeur souhaitée, appuyer sur
les touches et
Consigne différentielle pour activer la circulation.
Lorsque la différence entre S1 et S2 est supérieure à la valeur définie en
D0n
d0n, la circulation s'active.
Réglable de d0f à 20 °C.
Consigne différentielle pour désactiver la circulation.
Lorsque la différence entre S1 et S2 est inférieure à la valeur définie en d0f,
D0f
la circulation se désactive.
Réglable de 1 °C à D0n.
Consigne de déclenchement de l'appoint. Il détermine la température
minimale souhaitée pour l'eau du réservoir, mesurée par le capteur 2.
Lorsque cette valeur est atteinte, la sortie d'appoint se déclenche et un
SP1
système de chauffage auxiliaire se mettre en œuvre.
Réglable entre Spl et SPk.
Niveau 2 – Niveau de configuration
Il présente la séquence de paramètres qui doivent être définis par l'utilisateur. Les paramètres
sont affichés en alternance avec leurs
appuyer sur les touches
Unité de température. Il permet à l'utilisateur de choisir l'unité d'affichage de la
Unt
température mesurée.
Unit
0 Température en Celsius.
1 Température en Fahrenheit.
Il affiche la valeur de température.
ind
0 Température des collecteurs (S1).
Indication
1 Température du réservoir thermique (S2).
2 Différence de température entre les capteurs (S1 – S2).
3 Bascule l'affichage de (S1), (S2) et (S1-S2) toutes les 3s.
Consigne de température minimale critique des collecteurs (hors-gel).
I(e
Lorsque la température des collecteurs est inférieure à la valeur définie, la
Ice
circulation s'active en empêchant l'eau de geler dans la tuyauterie.
Réglable entre spl et spk.
Consigne de température maximale critique des collecteurs.
kti
Lorsque la température des collecteurs dépasse cette valeur, la sortie de
High
Temperature 1
circulation est empêchée d'agir, en évitant que l'eau surchauffée circule et
endommage la tuyauterie. Réglable entre Spl et SPk.
niveau. Appuyer sur
Consigne de température maximale critique du réservoir.
Kt2
Fonction empêchant le déclenchement de la sortie de circulation lorsque la
High
Temperature 2
température du réservoir (S2) est suffisamment chaud.
et jusqu'à
Réglable entre spl et spk.
Il détermine le type d'action de la sortie d'appoint.
A(1
0 Régulation à action inverse. Propre pour le chauffage. Il active la
Action 1
sortie d'appoint lorsque la température est inférieure à SP1.
1 Régulation à action directe. Propre pour la réfrigération. Il active la
sortie d'appoint lorsque la température est supérieure à SP1.
Hystérésis de la consigne de température minimale critique des collecteurs
kys
(i(e). En degrés Celsius. Réglable de 0,1 à 50,0 °C.
Hysteresis
Hystérésis de la consigne de température maximale critique des collecteurs
Ky1
(Kt1). En degrés Celsius. Réglable de 0,1 à 50,0 °C.
Hysteresis 1
Hystérésis de la consigne de température maximale critique du réservoir
Ky2
(Kt2). En degrés Celsius. Réglable de 0,1 à 50,0 °C.
Histeresis 2
Hystérésis du déclenchement de la sortie d'appoint (SP1).
B1y
Réglable de 0,1 à 50,0 ºC.
Booster
.
valeurs. Pour modifier les valeurs des paramètres,
et .
