Novus N322T Mode D'emploi

RÉGULATEUR DE
TEMPÉRATURE
N32 2T
MODE D'EMPLOI V1.8x H
Le N322T est un régulateur électronique pour le chauffage et la réfrigération. Il dispose d'entrée pour les
capteurs de température type thermistance CTN, Pt100 ou thermocouples type J, K ou T, et offre la
possibilité de correction des erreurs d'indication (offset). Chaque type de capteur a une plage de mesure
de température spécifique qui doit être respectée par l'utilisateur. L'appareil a deux sorties pouvant agir en
tant que sortie de régulation ou sortie minuterie.
Il dispose de l'importante fonction de protection du compresseur par surveillance de la tension
d'alimentation, pour protéger des compresseurs en systèmes de réfrigération.
SPÉCIFICATIONS
Entrée du capteur (SENSOR INPUT) : le choix du capteur est effectué par l'utilisateur au moment de
l'achat et est présenté sur la partie supérieure de la boîte de l'appareil. Les options sont :
• Thermistance CTN, type 10 kΩ @ 25 °C ; plage de mesure : -50 à 120 °C ;
Précision de la mesure : 0,6 °C.
Erreur maximale lors du changement de capteurs CTN originels : 0,75 °C. On peut supprimer cette erreur
à l'aide du paramètre offset.
Remarque : dans l'option thermistance CTN, le capteur accompagne l'appareil. Sa plage de
fonctionnement est de -30 à +105 ºC. Il dispose d'un câble de 3 m de long, 2 x 0,5 mm², pouvant être
rallongé jusqu'à 200 m.
• Pt100 ; plage de mesure : -50 à 300 °C ; α= 0,00385 ; 3 fils ;
Précision de la mesure : 0,7 °C ; selon la norme NBR 13773/97.
Thermocouple type J ; plage de mesure : 0 à 600 °C ; précision de la mesure : 3 °C.
•
Thermocouple type K ; plage de mesure : -50 à 1000 °C ; précision de la mesure : 3 °C.
•
Thermocouple type T ; plage de mesure : -50 à 400 °C ; précision de la mesure : 3 °C.
•
Thermocouples selon la norme NBR 12771/juillet 1999.
Résolution de la mesure : ................................................................................. 0,1º plage de -19,9 à 199,9º
...................................................................................................................... 1º ailleurs
Remarque : l'appareil conserve sa précision sur toute la plage, bien que la faible résolution de l'écran sur
une partie de la plage ne permette pas cet affichage.
Sortie 1 (OUTPUT1) : ............................................................Relais SPDT ; 1 HP 250 Vca / 1/3 HP 125 Vca
...................................................................................................................................................... (16 A résistif)
................................................................................................. En option : impulsion, 5 Vcc, 25 mA maximum
Sortie 2 (OUTPUT2) : .................................................................................. Relais : 3 A / 250 Vca, SPST-NA
Alimentation (POWER SUPPLY) : Tension : .................................................. 100 à 240 Vca/cc (±10 %)
En option : ............................................................ 24 V (12 à 30 Vcc)
Fréquence : ........................................................................ 50~60 Hz
Consommation : ......................................................................... 5 VA
Dimensions : Largeur x Hauter x Profondeur : ............................. 75 x 33 x 75 mm
Poids : ........................................................................................ 100 g
Découpe du panneau : ................................................... 70 x 29 mm
Conditions d'exploitation : Température de fonctionnement : ...................................... 0 à 40 °C
Température de stockage : ............................................. -20 à 60 °C
Humidité relative : ............................ 20 à 85 % HR (non condensée)
Indice de protection : boîte IP42, frontal IP65.
Connexions pour fils jusqu'à 4,0 mm².
Interface RS485 à protocole MODBUS (en option).
Interface série non isolée du circuit d'entrée.
Interface isolée du circuit d'alimentation, à l'exception du modèle à alimentation 24 V.
RACCORDEMENTS ÉLECTRIQUES
La figure ci-dessous montre les bornes de raccordement du capteur, de l'alimentation et de la sortie, aussi
qu'un exemple de raccordement.
* La fonction de communication série n'est pas toujours présente à l'appareil.
Pt100 branchement à 3 fils. Pour un branchement à 2 fils, les bornes 11 et 13 doivent être reliées. Pour
que la résistance des câbles soit correctement compensée, les conducteurs doivent avoir tous les mêmes
résistances électriques (même section).
Recommandations pour l'installation
Les conducteurs du capteur de température doivent traverser l'installation séparément des
•
conducteurs de la sortie de régulation et d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation de l'appareil doit provenir préférentiellement d'un réseau propre pour l'instrumentation
•
ou d'une phase différente de celle utilisée pour la sortie de régulation.
Il est recommandé d'utiliser des FILTRES RC (47 Ω et 100 nF, série) dans les bobines de
•
contacteurs, les électrovannes, etc.
OPÉRATION
L'appareil doit être configuré avant son utilisation. L'utilisateur doit définir les valeurs aux paramètres qui
déterminent le fonctionnement de l'appareil.
Ces paramètres de configuration sont regroupés en niveaux de paramètres.
Niveau
0
1
2
3
Lorsqu'il est mis sous tension, l'appareil affiche sa version sur l'écran pendant une seconde. Cette
information est importante pour toute demande de renseignements du fabricant.
Puis, il affiche la valeur de température mesurée. Ceci est le niveau 0, ou niveau de mesure de
température.
Pour accéder au niveau 1, appuyer sur
affiché. Appuyer sur
Pour accéder au niveau 2, appuyer sur
affiché. Relâcher la touche
Boîtier en polycarbonate UL94 V-2. autres paramètres de ce niveau. Après le dernier paramètre l'appareil retourne au niveau de mesure de
température.
Pour modifier les valeurs des paramètres, appuyer sur les touches
valeurs souhaitées.
Remarques :
Niveau 1 – Niveau de réglage de consigne
Ce niveau présente le paramètre de consigne (setpoint – SP). Il définit la valeur de température désirée
pour le système. La valeur actuelle de la consigne est affichée en alternance avec le paramètre. Pour
configurer la valeur souhaitée, appuyer sur les touches
U
Voltage

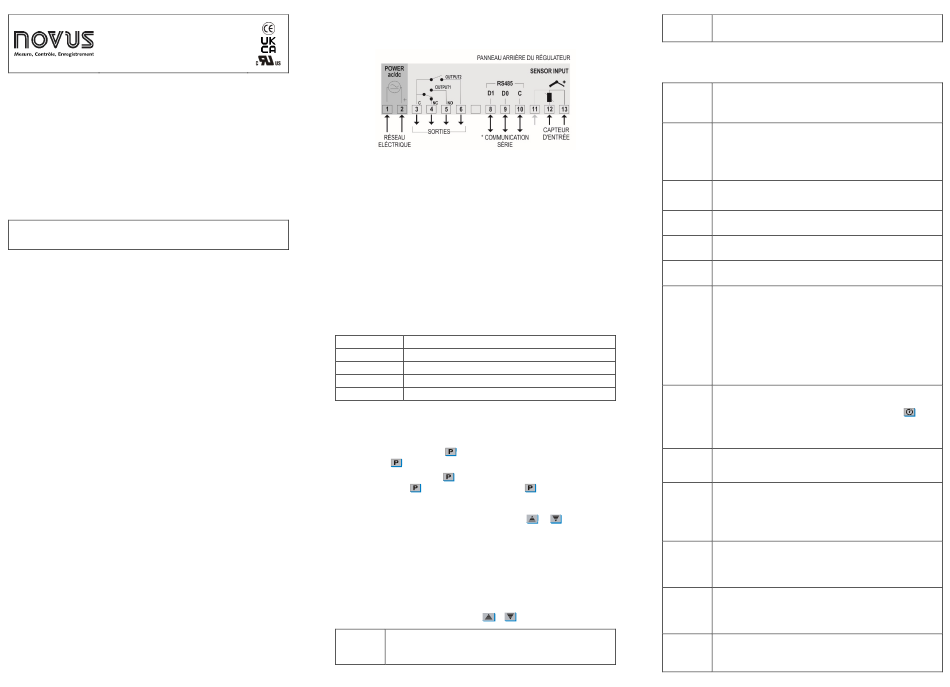

Fig. 1 – Raccordements illustrés à l'étiquette de l'appareil
Fonction
Mesure de température
Réglage de consigne / indication de tension
Configuration
Étalonnage
pendant 1 seconde jusqu'à ce que le paramètre SP soit
à nouveau pour retourner au niveau de mesure de température.
pendant 2 secondes jusqu'à ce que le paramètre unt soit
pour rester à ce niveau. Appuyer sur à nouveau pour accéder aux
et
1 La configuration est sauvegardée par l'appareil lorsqu'il passe d'un paramètre à
l'autre et est alors considérée comme valide. La configuration est enregistrée en mémoire
permanente, protégée même des pannes de courant.
2 Si les touches ne sont pas utilisées pendant plus de 20 secondes, l'appareil revient
au niveau de mesure en sauvegardant la configuration jusqu'alors faite.
et .
Écran d'indication de la tension électrique mesurée. Pour des valeurs inférieures à
150 Vca et supérieures à 254 Vca, il affiche le message 0.
Fonction disponible uniquement pour le modèle N322T-NTC-LVD.
Réglage de la température de régulation. Ce réglage se limite aux valeurs
SP
configurées en SPL et SPk (ci-dessous).
Setpoint
Niveau 2 – Niveau de configuration
Il présente la séquence de paramètres qui doivent être définis par l'utilisateur. Les paramètres sont
affichés en alternance avec leurs valeurs.
Unité de température. Il permet à l'utilisateur de choisir l'unité d'affichage de la
Unt
température mesurée.
Unit
Température en Celsius ;
0
Température en Fahrenheit.
1
Type de capteur de température à utiliser. Ce paramètre est disponible uniquement
Typ
pour les modèles à capteurs type THERMOCOUPLE, où l'utilisateur peut choisir
Type
entre les thermocouples J, K et T.
0 thermocouple J ;
1 thermocouple K ;
2 thermocouple T.
Valeur de correction de l'indication de température. Il permet à l'utilisateur de
ofs
réaliser de petits réglages dans l'indication de la température, tout en corrigeant des
Offset
erreurs de mesure qui apparaissent, par exemple, lors de la substitution d'un CTN.
spl Limite inférieure de la consigne : valeur minimale pour la configuration de la
consigne. Il doit être configuré avec une valeur inférieure à celle de spK.
SP Low Limit
Limite supérieure de la consigne : valeur maximale pour la configuration de la
spK
consigne. Il doit être configuré avec une valeur supérieure à celle de spl.
SP High Limit
kys Hystérésis de régulation : différentiel entre le point d'activer et désactiver le relais de
la sortie de régulation. En degrés.
Hysteresis
Il active l'alarme :
ale
Alarme inactive ;
0
Alarm Enable
Alarme sonore et sortie 2 oscillantes (1 seconde) ;
1
Alarme sonore et sortie 2 constantes ;
2
Sortie 2 oscillante (1 seconde) ;
3
Sortie 2 constante.
4
Fonction disponible uniquement pour les modèles N322T-NTC et N322TB-NTC.
Pour le modèle N322T-NTC, les paramètres1 et 2 fonctionnent conformément aux
paramètres 3 et 4 respectivement.
La fonction d'alarme fonctionne uniquement quand fot = 2.
Il définit combien de temps l'alarme sera active.
Alt
1 à 255 secondes
Alarm Time
Pour éteindre l'alarme avant le temps configuré, appuyer sur la touche
une seconde.
Fonction disponible uniquement pour les modèles N322T-NTC et N322TB-NTC.
La fonction d'alarme fonctionne uniquement quand fot = 2.
Action de régulation attribuée à la sortie OUTPUT1 :
Act
Action inverse pour le chauffage ;
0
Action
Action directe pour la réfrigération.
1
Inversion de la sortie : il fait l'inversion entre les consignes et les sorties.
(nt
La consigne commande OUTPUT1. Sortie minuterie sur OUTPUT2.
0
Control
Configuration par défaut ;
Fait l'inversion. La consigne commande OUTPUT2. Sortie minuterie sur
1
jusqu'à obtenir les
OUTPUT1.
Lorsque le paramètre fot est 2, cnt sera réglé automatiquement à 0.
Il définit le temps inactif minimum pour la sortie de régulation ; une fois la sortie de
0ft
régulation désactivée, elle restera dans cet état pendant au moins le temps
Off time
configuré à ce paramètre. Généralement utilisé pour augmenter la durée de vie du
compresseur dans un système de réfrigération. Pour les applications de chauffage,
régler sur zéro. Valeur en secondes, de 0 à 999 secondes.
Il définit le temps actif minimum pour la sortie de régulation ; une fois la sortie de
0nt
régulation activée, elle restera dans cet état pendant au moins le temps configuré à
On time
ce paramètre. Généralement utilisé pour augmenter la durée de vie du compresseur
dans un système de réfrigération. Pour les applications de chauffage, régler sur
zéro. Valeur en secondes, de 0 à 999 s.
Délai pour démarrer la régulation. Une fois l'appareil mis sous tension, la sortie de
dly
régulation ne sera activée qu'après le temps défini par ce paramètre. Utilisé dans
Delay
grands systèmes de réfrigération pour empêcher la mise en route simultanée des
compresseurs après une panne de courant. Valeur de 0 à 250 s.
pendant
