Novus N323TR Mode D'emploi

RÉGULATEUR DE TEMPÉRATURE
N32 3T R
MODE D'EMPLOI V1.8x J
Le N323TR est un régulateur de température conçu pour la réfrigération qui dispose de plusieurs
fonctionnalités conçues spécialement pour les applications de régulation de température et
optimisation du dégivrage (defrost). Il dispose d'une horloge interne pour programmer les horaires
de dégivrage de manière hebdomadaire, journalière ou par jours ouvrés. Il dispose de deux canaux
d'entrée pour capteurs de température type thermistance CTN qui mesurent la température de
l'environnement surveillé et du module évaporateur. Il possède trois sorties indépendantes pour
commander le compresseur (sortie de réfrigération), le module de dégivrage et le ventilateur.
Les spécifications particulières du modèle sont identifiées sur l'appareil lui-même, conformément
au bon de commande.
SPÉCIFICATIONS
Entrée du capteur (SENSOR INPUT) : ............................................................. 2 thermistances CTN
............................................................................................................................ Type 10 kΩ @ 25 °C
...........................................................................................................Plage de mesure : –50 à 120 °C
.......................................................................................................... Exactitude de la mesure : 0,6 °C
Remarque : les capteurs accompagnent l'appareil. Leur plage de fonctionnement est de –30 à
+105 °C. Il dispose d'un câble de 3 m de long, 2 x 0,5 mm², pouvant être rallongé jusqu'à 200 m.
Erreur maximale lors du changement de capteurs CTN originels : 0,75 °C. On peut supprimer cette
erreur à l'aide du paramètre offset.
Résolution de la mesure : ............................................................. 0,1 °C plage de –19,9 à 119,9 °C
................................................................................................................. 1 °C sur le reste de la plage
Remarque : l'appareil conserve son exactitude sur toute la plage, bien que la faible résolution de
l'écran sur une partie de la plage ne permette pas cet affichage.
Sortie (OUTPUT1) : ................................. relais SPDT ; 1 HP 250 Vca / 1/3 HP 125 Vca (16 A Rés.)
................................................... En option : impulsion, 5 Vcc, 25 mA maximum
Sortie 2 (OUTPUT2) : ......................................................................... relais SPST-NA, 3 A / 250 Vca
Sortie 3 (OUTPUT3) : ......................................................................... relais SPST-NA, 3 A / 250 Vca
Alimentation (POWER SUPPLY) :
Tension : ................................... 100 à 240 Vca / cc ±10 %
En option : ....................................................... 12 à 30 Vcc
Fréquence : ........................................................ 50~60 Hz
Consommation : ......................................................... 5 VA
Dimensions :
Largeur x Hauteur x Profondeur : ..................................... 75 x 33 x 75 mm
Poids : ................................................................................................. 100 g
Découpe du panneau : ............................................................. 70 x 29 mm
Conditions de fonctionnement :
Température de fonctionnement ........................................ 0 à 40 °C
Température de stockage : .............................................. -20 à 60 °C
Humidité relative : ........................................................ 20 à 85 % HR
Boîtier en polycarbonate UL94 V-2. Indice de protection : boîtier IP42, frontal IP65.
Raccords pour fils jusqu'à 4,0 mm². Interface RS485 avec protocole MODBUS (en option).
Interface série non isolée du circuit d'entrée. Interface isolée du circuit d'alimentation, à
l'exception du modèle à alimentation 24 V.
Recommandations pour l'installation
Les conducteurs des capteurs de température doivent traverser l'installation du système séparément
des conducteurs de la sortie de régulation et d'alimentation. Si possible, dans des conduits mis à la
terre.
L'alimentation de l'appareil doit provenir préférentiellement d'un réseau propre pour
l'instrumentation ou d'une phase différente de celle utilisée pour la sortie de régulation.
Il est recommandé d'utiliser des FILTRES RC (47 R et 100 nF, série) dans les bobines de
contacteurs, les solénoïdes, etc.
RACCORDEMENTS ÉLECTRIQUES

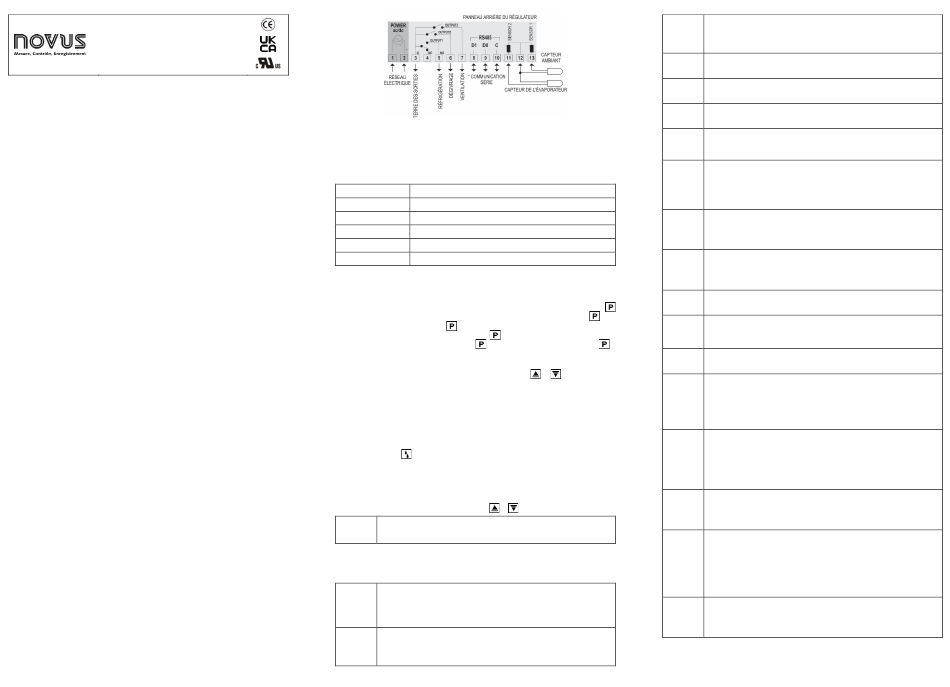

La Fig. 1 indique les bornes de raccordement de l'alimentation, des sorties et des capteurs.
Fig. 1 – Raccordements illustrés à l'étiquette de l'appareil
OPÉRATION
L'appareil doit être configuré avant son utilisation. L'utilisateur doit définir les valeurs aux
paramètres qui déterminent le fonctionnement de l'appareil. Ces paramètres de configuration sont
regroupés en niveaux de paramètres.
Niveau Fonctions
0 Mesure de la température
1 Réglage de la consigne
2 Mode de fonctionnement
3 Programmation du dégivrage
4 Étalonnage
Lorsqu'il est mis sous tension, l'appareil affiche sa version sur le panneau frontal pendant une
seconde. Cette information est importante pour toute demande de renseignements du fabricant.
Puis, l'appareil affiche la valeur de température ambiante mesurée par le capteur 1. Ceci est le
niveau 0 ou niveau de mesure de température. Pour accéder au niveau 1, appuyer sur
pendant 1 seconde jusqu'à ce que le paramètre SP soit affiché. Relâcher la touche
rester dans ce niveau. Appuyer sur à nouveau pour retourner au niveau de mesure de
température. Pour accéder au niveau 2, appuyer sur pendant 2 secondes jusqu'à ce que le
paramètre uNT soit affiché. Relâcher la touche pour rester à ce niveau. Appuyer sur
nouveau pour accéder aux autres paramètres de ce niveau. Après le dernier paramètre l'appareil
retourne au niveau de mesure de température.
Pour modifier les valeurs des paramètres, appuyer sur les touches
valeurs souhaitées.
Remarque :
1 La configuration est sauvegardée par l'appareil lorsqu'il passe d'un paramètre
à l'autre et est alors considérée comme valide. La configuration est enregistrée en
mémoire permanente, protégée même des pannes de courant.
2 Si les touches ne sont pas utilisées pendant plus de 20 secondes, l'appareil
revient au niveau de mesure en sauvegardant la configuration jusqu'alors faite.
3 Quand en mode de mesure de la température, toucher brièvement sur la
touche fait le régulateur afficher temporairement la valeur de la température
mesurée par le capteur 2 – température de l'évaporateur.
Niveau 1 – Niveau de réglage de la consigne
Ce niveau présente le paramètre de consigne (setpoint - SP). Il définit la valeur de température
envisagée pour l'environnement. La valeur actuelle de la consigne est affichée en alternance avec le
paramètre. Pour régler la valeur souhaitée, appuyer sur et
ambiante envisagée.
SP Réglage de la température
SPL et SPk ( ).
configurées en ci-dessous
Set Point
Niveau 2 – Niveau de mode de fonctionnement
Il présente la séquence de paramètres qui doivent être définis par l'utilisateur. Les paramètres sont
affichés en alternance avec leurs valeurs.
Unité de température. Il permet à l'utilisateur de choisir l'unité
Unt
tous les paramètres de l'appareil.
Unit
0 Température en Celsius.
1 Température en Fahrenheit.
Valeur de correction de la température mesurée par le capteur 1. Il permet à
Of1
l'utilisateur de réaliser de petits réglages dans l'indication de la température
Offset Sensor
ambiante, tout en corrigeant des erreurs de mesure qui apparaissent, par exemple,
1
lors de la substitution d'un capteur de température. Réglable de 0,1 à 10,0 degrés.
Of2
Offset Sensor
2
Spl
SP Low Limit
spK
SP High Limit
Kys
Hysteresis
(nt
Control
Dly
Delay
0nt
On Time
0ft
Off Time
SCk
Schedule
pour
dfi
Defrost
à Interval
Dft
Defrost Time
et jusqu'à obtenir les
df(
Defrost
Compressor
Dfs
Defrost
Temperature
ddt
..
Defrost
Drainage
Time
Ce réglage se limite aux valeurs
Frs
Fan
Return
Set Point
de température pour
fdl
Fan
Drainage
Limit
Valeur de correction de la température mesurée par le capteur 2. Il permet à
l'utilisateur de réaliser de petits réglages dans la température de l'évaporateur, tout
en corrigeant des erreurs de mesure qui apparaissent, par exemple, lors de la
substitution d'un capteur de température. Réglable de -10,0 à 10,0 degrés.
Limite inférieure de la consigne : définit la valeur minimale pour le réglage de la
consigne.
Limite supérieure de la consigne ; définit la valeur maximale pour le réglage de la
consigne. Il doit avoir obligatoirement une valeur supérieure à spl.
Hystérésis pour la sortie de réfrigération : écart entre le point d'activation et de
désactivation de la sortie de réfrigération. Réglable de 0,1 à 50,0 degrés.
Il définit la position de la sortie de réfrigération (compresseur).
0 Réfrigération en OUTPUT1 / Dégivrage en OUTPUT2 (standard).
1 Réfrigération en OUTPUT2 / Dégivrage en OUTPUT1.
Délai pour démarrer la réfrigération. Une fois l'appareil mis sous tension, la sortie
de réfrigération ne sera activée qu'après le temps défini par ce paramètre. Utilisé
dans les grands systèmes de réfrigération pour empêcher la mise en route
simultanée des compresseurs après une panne de courant. Valeur de 0 à 250
secondes.
Il définit combien de temps la sortie de réfrigération restera active. Une fois activée,
la sortie de réfrigération restera dans cet état pendant au moins le temps défini sur
ce paramètre. Généralement utilisé pour augmenter la durée de vie du compresseur
dans un système de réfrigération. Valeur en secondes, de 0 à 999 s.
Il définit combien de temps la sortie de réfrigération restera inactive. Une fois
désactivée, la sortie de réfrigération restera dans cet état pendant au moins le temps
défini sur ce paramètre. Généralement utilisé pour augmenter la durée de vie du
compresseur dans un système de réfrigération. Valeur en secondes, de 0 à 999 s.
Le dégivrage commence selon la configuration de DFi ;
0
Le dégivrage commence selon la programmation.
1
Intervalle entre dégivrages. Intervalle réglable entre 0 et 999 minutes, pendant
lequel la sortie de dégivrage reste inactive.
Sur 0 (zéro), il détermine qu'aucun arrêt pour dégivrage n'a lieu.
Durée du dégivrage. Intervalle pendant lequel la sortie de dégivrage reste active.
Réglable entre 1 et 999 minutes.
Comportement de la sortie de réfrigération pendant le dégivrage.
La sortie de réfrigération est désactivée pendant le dégivrage ;
0
La sortie de réfrigération reste active pendant le dégivrage ;
1
La sortie de réfrigération fonctionne normalement. Elle s'active et se
2
désactive au besoin pour maintenir la température.
Température de fin de dégivrage – Valeur de température mesurée dans
l'évaporateur par le capteur 2 qui, une fois atteinte, détermine la fin du cycle de
dégivrage, même si l'intervalle de dégivrage n'est pas fini. Réglable de –50 à 120
degrés.
Remarque : le cycle de dégivrage ne commence pas si la température de
l'évaporateur est supérieure à la valeur définie dans ce paramètre.
Temps de drainage – Après le dégivrage, un intervalle de temps avec les sorties
désactivées est toujours nécessaire, car il peut y avoir de l'eau accumulée sur
l'évaporateur. Cet intervalle doit être réglé de manière à éliminer ces gouttes
d'eau. Réglable de 0 à 999 minutes.
Valeur de température dans l'évaporateur pour le retour du ventilateur –
Après le dégivrage et le drainage, la réfrigération est activée immédiatement car
la température ambiante doit être élevée. Pour empêcher l'air chauffé de circuler
dans l'environnement contrôlé, nécessitant ainsi plus d'alimentation pour réduire
la température, le régulateur empêche la mise en marche de la sortie de
réfrigération (OUTPUT3) jusqu'à ce que la température de l'évaporateur
atteigne la valeur définie dans ce paramètre.
Temps maximum pour le retour du ventilateur après le drainage – Pour la
sécurité des produits stockés, si la température dans l'évaporateur n'atteint pas la
valeur définie en frs, le retour de la ventilation aura lieu à la fin de l'intervalle de
temps défini dans ce paramètre. Réglable de 0 à 999 minutes.
