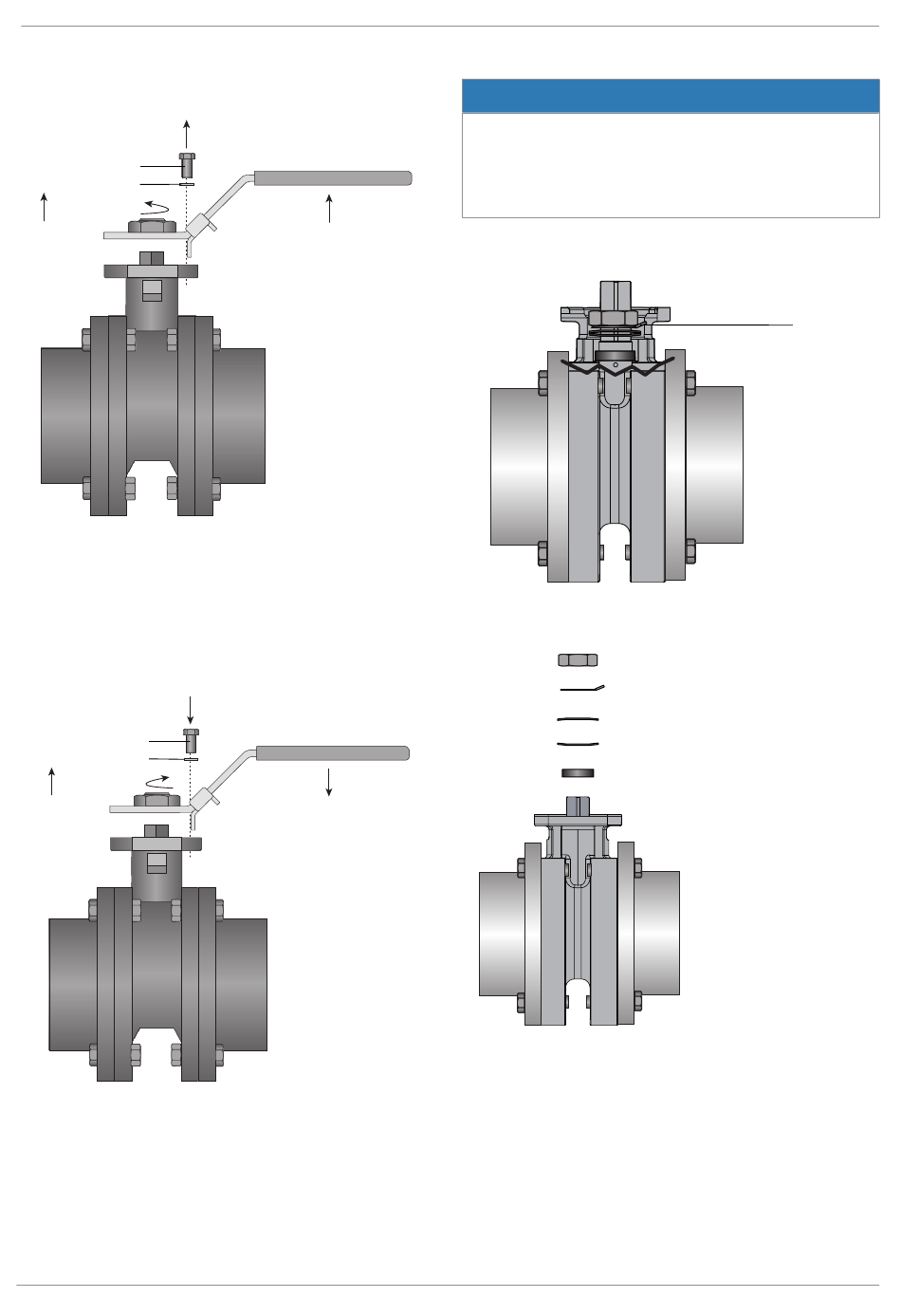

15.1.1 Remplacement de la poignée
15.1.1.1 Démontage de la poignée
1
2
3
1. Dévisser la vis à tête hexagonale 1.
2. Ne pas perdre la rondelle 2.
3. Dévisser la vis 3.
4. La poignée 4 peut être retirée du corps de la vanne à bois-
seau.
15.1.1.2 Montage de la poignée
1
2
3
1. Enficher une nouvelle poignée 4 sur le corps de la vanne à
boisseau.
2. Tourner la poignée jusqu'à pouvoir introduire la vis à tête
hexagonale 1 et la vis 3.
3. Visser la poignée avec la vis 3.
4. Revisser à la main la vis à tête hexagonale 1 avec la ron-
delle 2.
GEMÜ B26

15.1.2 Remplacement des joints

Utiliser uniquement des pièces détachées d'origine
●
GEMÜ !
Lors de la commande de pièces détachées, veuillez indi-
●
quer la référence de commande complète de la vanne à
boisseau sphérique.
4
1. Démonter la poignée (voir chapitre « Démontage de la poi-
gnée »).
2. Plier la languette 13 du frein de vis vers le bas.
4
3. Desserrer et sortir l'écrou de l'axe 14.
4. Sortir le frein de vis 13.
5. Sortir le ressort à disque supérieur 12.
6. Sortir le ressort à disque inférieur 12.
7. Sortir la douille en inox 11.
24 / 29
AVIS
13
14
13
12
12
11
