INHALTSVERZEICHNIS

7.4 KONTROLLE DER SPANNUNG

Sicherstellen, dass die für die Anlage ausgelegte Spannung der Netzspannung entspricht.
Andernfalls muss die elektrische Anlage ausgewechselt werden und ein Spannungswechsel am Motor erfolgen.

7.5 NETZANSCHLUSS

MODEL
SPM32-E ROT.SP32E.198273
SPM32-E ROT.SP32E.198280
SPM32-C ROT.SP32C.199225
Ebenfalls kontrollieren, dass eine automatische Überstrom-Abschaltvorrichtung mit einem 30 mA Schutzschalter vorgeschaltet ist.
7.6 ANSCHLÜSSE
- Das Zuführungskabel im Schaltschrank durch die Kabelklemme führen und die Drähte an die Klemmleiste anschliessen (siehe
Schaltplan).
Vor der Installation.
Vorsicht: aus Verpackungsgründe können die Schlitten der Hebebühne nicht ausgerichtet sein.
Die Schlitten bis zum Boden (Senkanschlag) absenken, dabei die Angaben im Kap."8.5" im Handbuch befolgen.
Alle Eingriffe (auch wenn geringfügig) auf elektrischen Teilen sind durch Fachpersonal auszuführen).

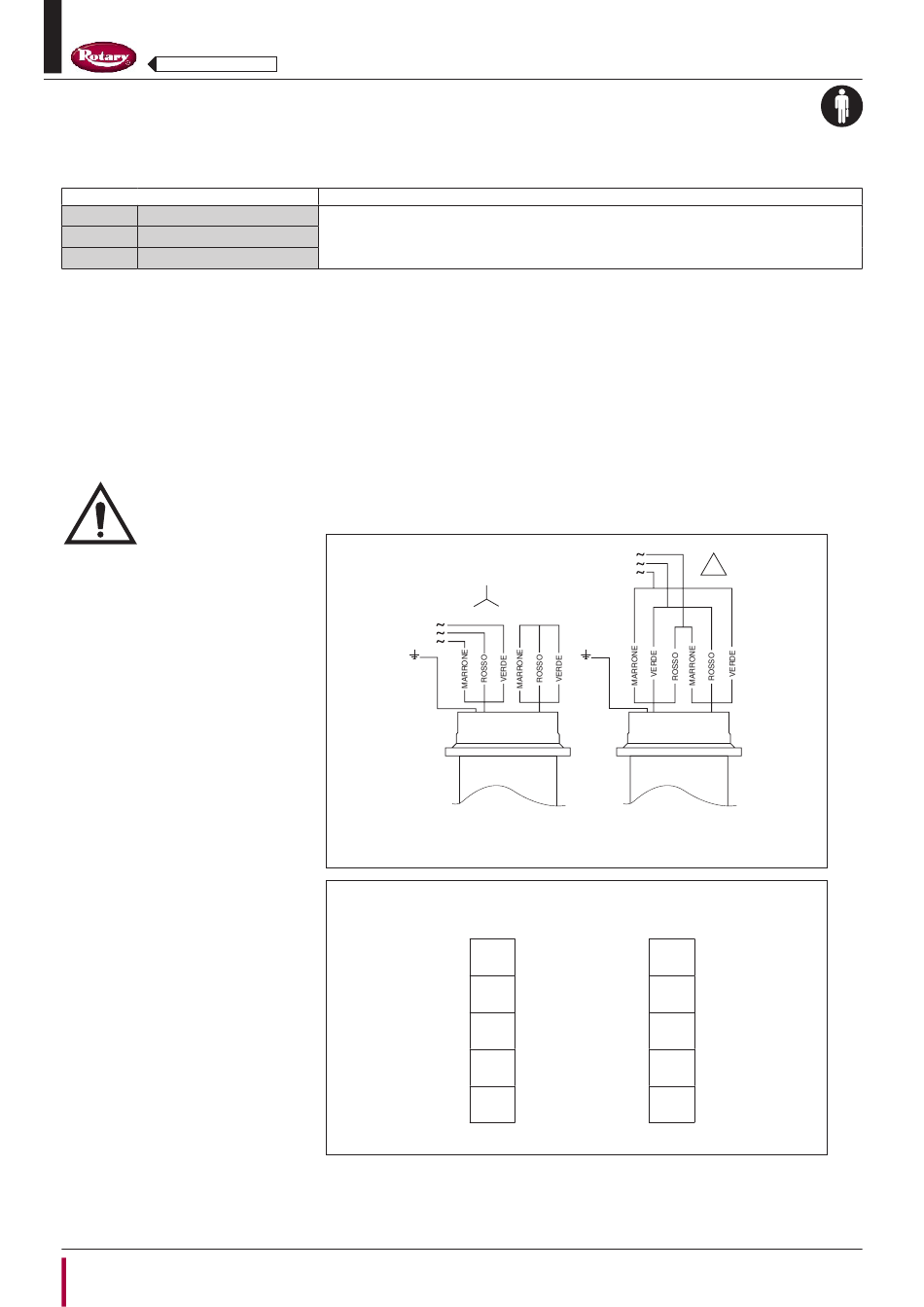

MOTORANSCHLUSS
ANSCHLUSS DES TRANSFORMATORS
Die Elektroanlage ist auf die Spannung ausgelegt, die auf dem Seriennummernschild angegeben ist.
DE_22 0474-M005-0
Dreiphasen-Version: 400V 50Hz
Kabelquerschnitt >= 4mmq 3 Pole + Erde P=11KW I=20A
TENSIONE MAGGIORE
HIGHER VOLTAGE
400V 50Hz
380-480V 60Hz
230V
24V –– 40
0 –– 9
0 –– 15
230 –– 16
400
SPM32-E | SPM32-C
TENSIONE MINORE
LOWER VOLTAGE
230V 50Hz
220-277V 60Hz
400V
24V –– 40
0 –– 9
0 –– 15
230
400 –– 16
