INDICE

7.4 CONTROLLO TENSIONE

Controllare che la tensione per la quale è predisposto l'impianto corrisponda a quella di rete.
In caso contrario occorre sostituire l'impianto elettrico ed effettuare il cambio tensione del motore.

7.5 ALLACCIAMENTO RETE

MODEL
SPM32-E ROT.SP32E.198273
SPM32-E ROT.SP32E.198280
SPM32-C ROT.SP32C.199225
Controllare inoltre che a monte si trovi un dispositivo di interruzione automatica contro le sovracorrenti dotato di salvavita da 30mA.

7.6 COLLEGAMENTI

- Passare il cavo di alimentazione all'interno della cassetta attraverso il pressacavo e collegare i fili alla morsettiera (vedi schema
elettrico).
Prima installazione.
Attenzione: Il sollevatore può trovarsi con i carrelli non allineati a causa dell'imballo.
Portare i carrelli a terra (fine corsa discesa) seguendo le indicazioni del cap. "8.5" del manuale.
Gli interventi sulla parte elettrica, anche di lieve entità, richiedono l'opera di personale professionalmente qualificato.

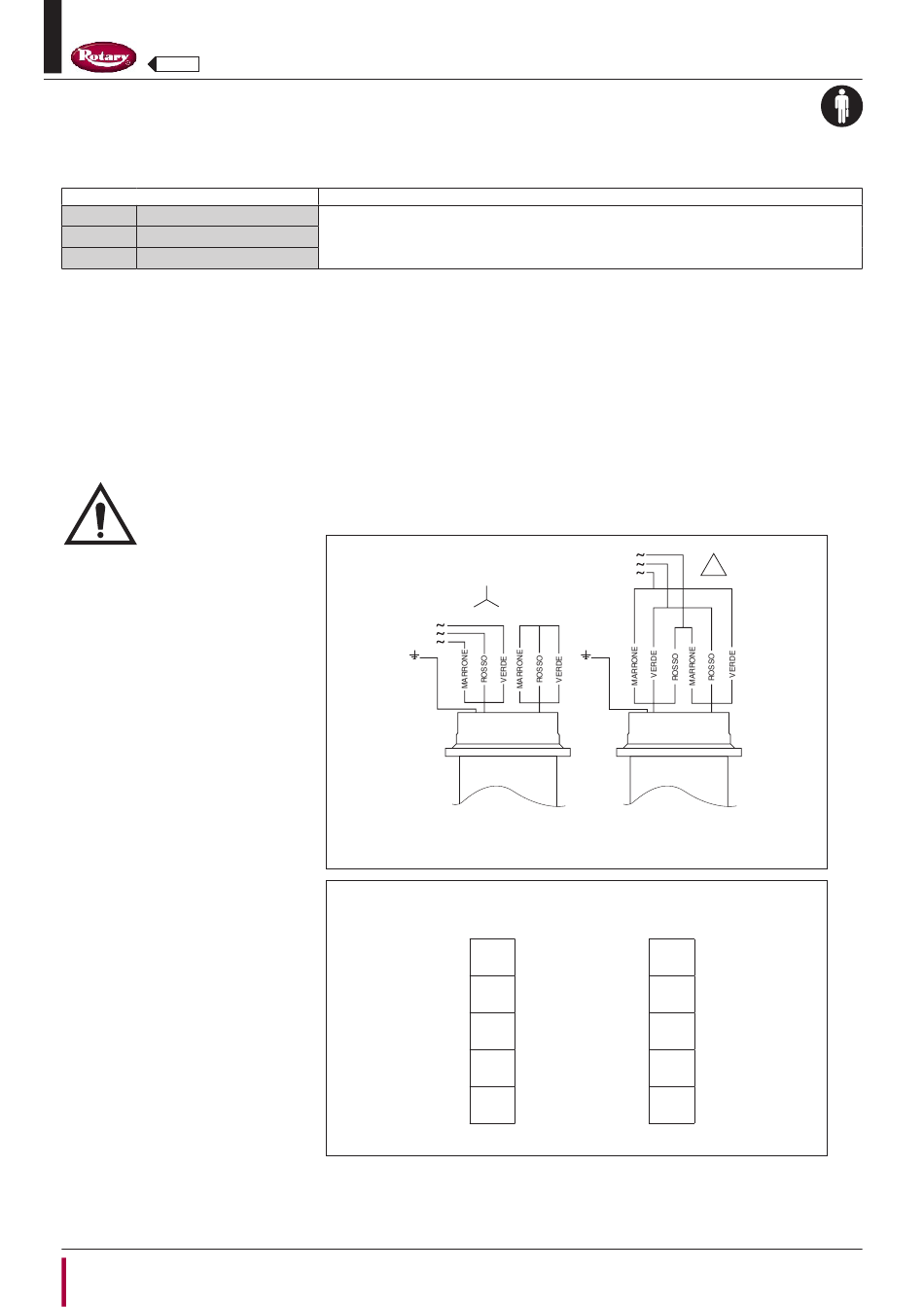

COLLEGAMENTO MOTORE

COLLEGAMENTO TRASFORMATORE
L'impianto elettrico è predisposto per una tensione corrispondente a quella indicata sulla targa matricola.
IT_22 0474-M005-0
Versione trifase: 400V 50Hz
sezione cavo >= 4mmq 3poli + terra P=11KW I=20A
TENSIONE MAGGIORE
HIGHER VOLTAGE
400V 50Hz
380-480V 60Hz
230V
24V –– 40
0 –– 9
0 –– 15
230 –– 16
400
SPM32-E | SPM32-C
TENSIONE MINORE
LOWER VOLTAGE
230V 50Hz
220-277V 60Hz
400V
24V –– 40
0 –– 9
0 –– 15
230
400 –– 16
