Bosch Rexroth AG
10 Panne, entretien, nettoyage
Le chapitre suivant décrit les causes possibles des défauts et les mesures à prendre pour les éliminer. Si les défauts sont
fréquents, veuillez respecter les mesures d'antiparasitage de la section 10.1 Pour les défauts qui ne peuvent pas être éliminés
par les remarques suivantes et les mesures d'antiparasitage, veuillez contacter le fabricant (voir la deuxième page).
10�1
Mesures d'antiparasitage
ATTENTION !
L'appareil, les câbles de raccordement et les câbles de signaux ne doivent pas être
installés à proximité de sources de perturbation présentant de fortes perturbations
inductives ou capacitives ou de forts champs électrostatiques.
Les interférences externes peuvent être évitées par un acheminement approprié des
câbles.

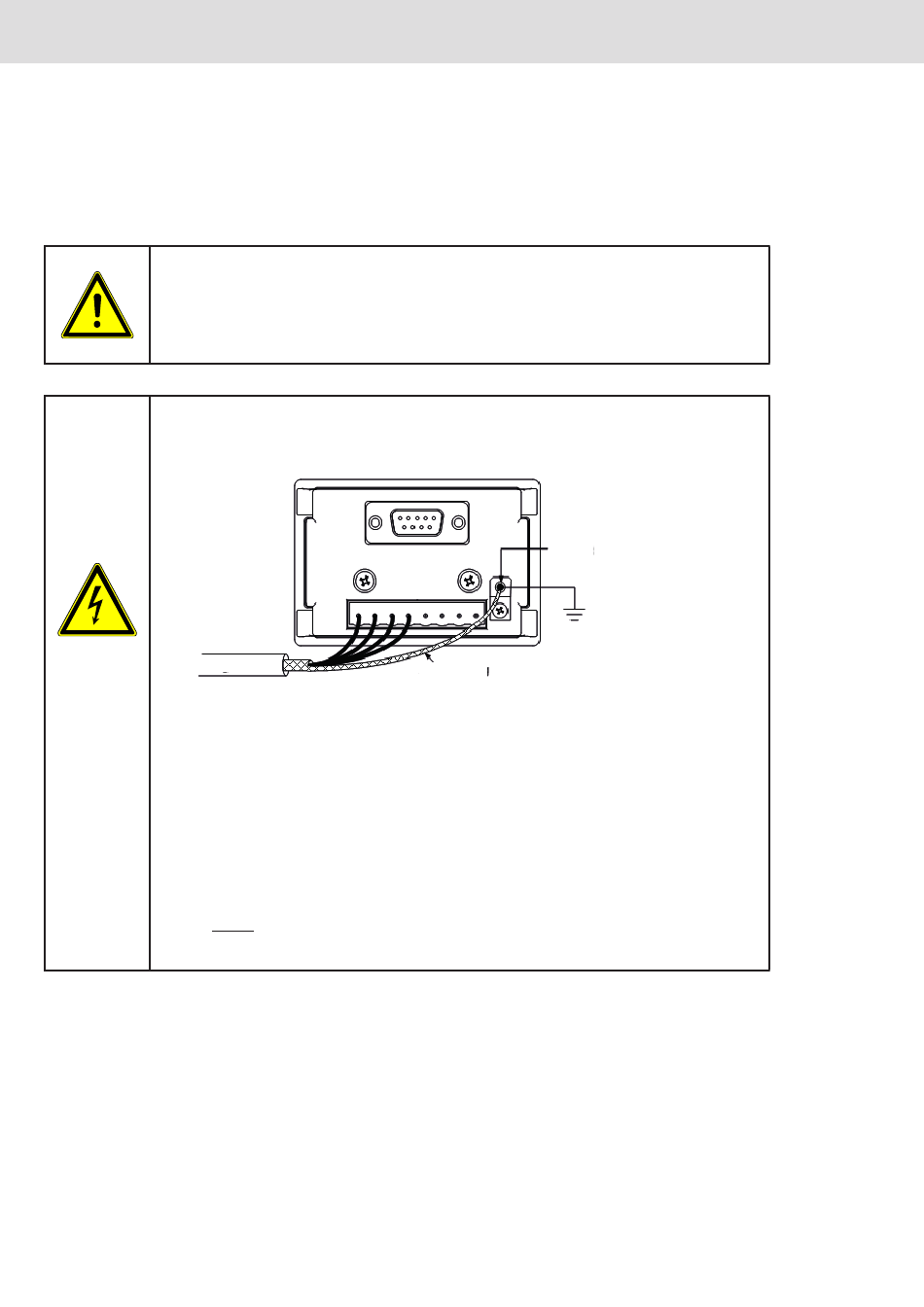

Le blindage du câble de sortie de signal doit uniquement être raccordé à l'électronique
consécutive par un seul côté. L'illustration montre comment le blindage est connecté
à l'indicateur de position pour éviter les interférences.
Câble de signal
Les blindages ne doivent pas être reliés à la terre aux deux extrémités. Les câbles
de signaux doivent toujours être posés séparément des lignes de courant de charge.
Il faut respecter une distance de sécurité d'au moins 0,5 m par rapport aux sources
de perturbation inductives et capacitives telles que les contacteurs, relais, moteurs,
alimentations à découpage, le régulateur cadencé, etc. !
Si des défauts surviennent malgré le respect de tous les points décrits ci-dessus, procéder comme
suit :
1.
Poser les maillons RC sur les bobines de contacteur des contacteurs CA
(p. ex. 0,1 µF / 100 Ω)
2.
Poser les diodes de roue libre par des inducteurs CC
3.
Poser les éléments RC au-dessus des différentes phases de moteur
(dans la boîte de connexion du moteur)
4.
Ne pas connecter la terre de protection et le potentiel de référence
5.
Montage en série d'un filtre réseau sur un bloc d'alimentation externe
Indicateur de position IMScompact | R320103179/2019-12
Languette de mise à la terre
PE
Blindage
