Vue arrière

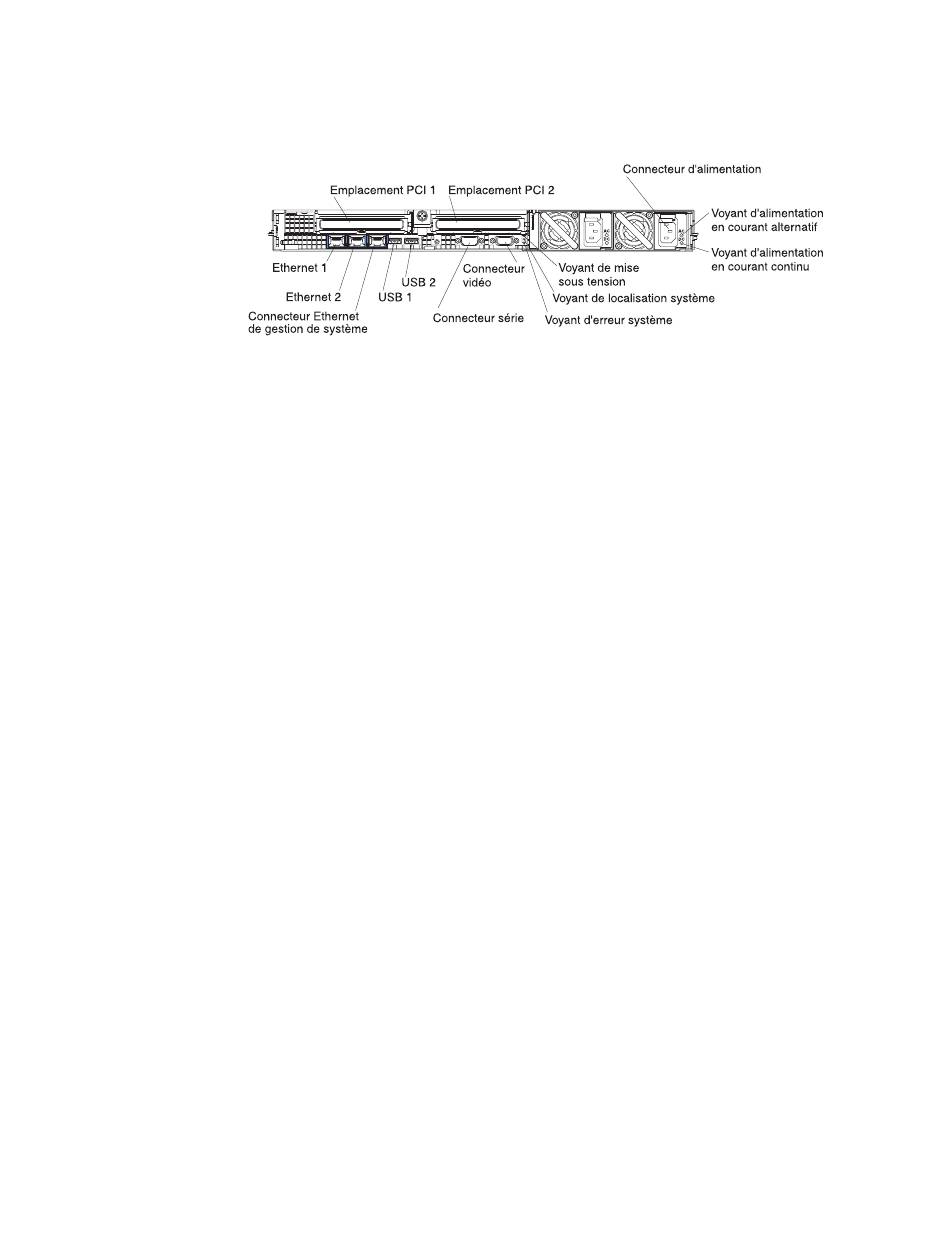

La figure suivante présente les connecteurs et les voyants situés à l'arrière du
serveur.
v Emplacement PCI 1 : IL permet d'installer une carte de type PCI Express.
v Emplacement PCI 2 : IL permet d'installer une carte de type PCI Express. Vous
v Connecteur du cordon d'alimentation : Ce connecteur permet de relier le
v Voyant d'alimentation en courant alternatif : Chaque bloc d'alimentation
v Voyant d'alimentation en courant continu : Chaque bloc d'alimentation
v Voyant d'erreur système : Ce voyant s'allume en cas d'erreur système. Un
v Voyant de mise sous tension : Ce voyant est fixe lorsque le serveur est sous
v Voyant de localisation système : Ce voyant permet de localiser visuellement le
v Connecteur vidéo : Ce connecteur permet de relier un moniteur. Vous pouvez
pouvez vous procurer une carte de bus PCI-X en option pour que l'emplacement
prenne en charge les cartes PCI-X.
cordon d'alimentation.
remplaçable à chaud est doté d'un voyant d'alimentation en courant alternatif et
d'un voyant d'alimentation en courant continu. Si le voyant d'alimentation en
courant alternatif est allumé, cala signifie que l'électricité qui traverse le bloc
d'alimentation par l'intermédiaire du cordon d'alimentation est suffisante. En
fonctionnement normal, les deux voyants d'alimentation en courant continu et en
courant alternatif sont allumés. Pour connaître les autres combinaisons de
voyants possibles, consultez le document Guide de maintenance et
d'identification des incidents figurant sur le CD IBM System x Documentation.
remplaçable à chaud est doté d'un voyant d'alimentation en courant continu et
d'un voyant d'alimentation en courant alternatif. Si le voyant d'alimentation en
courant continu est allumé, cala signifie que le bloc d'alimentation délivre la
puissance adéquate au système. En fonctionnement normal, les deux voyants
d'alimentation en courant continu et en courant alternatif sont allumés. Pour
connaître les autres combinaisons de voyants possibles, consultez le document
Guide de maintenance et d'identification des incidents figurant sur le CD IBM
System x Documentation.
voyant du panneau de diagnostic lumineux Light Path s'allume également pour
aider à isoler l'erreur.
tension. Il clignote lorsque le serveur est hors tension, mais toujours connecté à
une source d'alimentation en courant alternatif. Il est éteint lorsque aucun
courant alternatif n'est présent ou que le bloc d'alimentation ou le voyant est
défaillant.
serveur parmi d'autres serveurs. Vous pouvez utiliser IBM Director pour allumer
le voyant à distance.
utiliser les connecteurs vidéo avant et arrière en même temps.
Chapitre 1. Présentation du serveur System x3550 Type 7978
13
