INSTALLATION (SUITE)
A. Déposez du papier journal au fond de l'évier pour éviter que des
copeaux de métal, des pièces ou des outils tombent dans la
bonde de l'évier.
B. Collez du ruban-masque sur la surface à percer pour éviter les
éraflures si la mèche de perceuse glisse.
C. Marquez l' e mplacement du trou à l' a ide d'un pointeau. Utilisez une
mèche de perceuse de 1/4 po pour percer l' a vant-trou.
D. Utilisez une mèche de perceuse de 3/4 po pour percer l'évier de
part en part.
E. Poncez les rebords inégaux à l'aide d'une lime.
4. Montage du robinet
A. Appliquez de trois à cinq couches de ruban pour conduit sur la
tige du robinet.

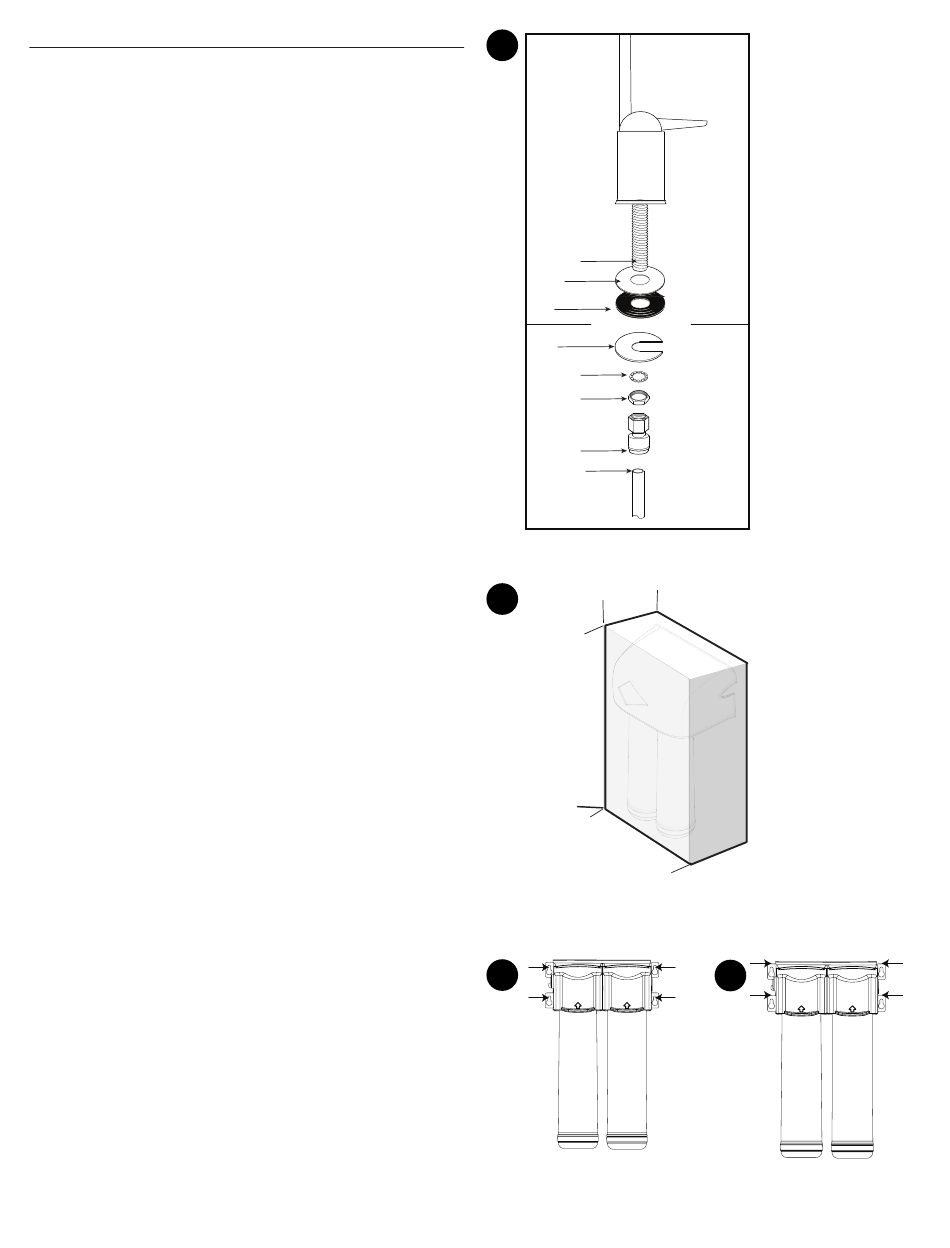

B. Montez le robinet en suivant les indications de la figure 3.
C. Vissez le raccord rapide à l' e mbout fileté de la tige du robinet.
D. Tracez une marque à 5/8 po de l' e xtrémité du tuyau bleu.
Humectez l' e xtrémité du tuyau de 3/8 po et poussez-la à
l'intérieur de l' e xtrémité inférieure du raccord. La marque tracée
à 5/8 po de l' e xtrémité doit se trouver vis-à-vis du collier du
raccord.
NOTE: Pour retirer le tuyau, poussez sur le collier du raccord et
retirez le tuyau.
E. En tenant le robinet, insérez le tuyau à travers le trou dans
l'évier. Placez la poignée de robinet à l' e ndroit désiré.
F. Centrez le robinet et glissez le disque fendu sous le comptoir ou
sous l'évier et la rondelle de blocage. Serrez l'écrou de manœuvre
à l'aide d'une clé jusqu'au serrage complet.
G. Insérez fermement le bec dans la base du robinet.
5. Montage du système
A. Choisissez un endroit sous l'évier ou ailleurs où installer le
système.
NOTE: La boîte contenant le système peut servir à évaluer l' e space
nécessaire à l'installation et au remplacement des cartouches
(figure 4a).
B. Montez le système à la verticale. Vérifiez si le montage est
de niveau. Tracez une marque au crayon à l'intérieur de la
partie allongée des trous de fixation (figure 4b). Autre option
de montage : si le système est monté près du sol, tracez les
marques au crayon au-dessus des trous de fixation des supports
de montage afin de disposer de suffisamment d' e space entre
les cartouches et le sol pour effectuer leur remplacement
(figure 4c). Utilisez une mèche de 3/32 po pour percer les avant-
trous destinés au montage.
ADVERTISSEMENT: Le système doit être monté sur une surface
dure et solide en mesure de supporter le poids de l' e nsemble.
3
Faucet Stem
Chrome
Plate
Rubber
Washer
Slotted
Disk
Lock Washer
Stem Nut
Quick
Connector
3/8" Tubing
4a
16.25" (413mm)
4b
FRESHPOINT F2000-B2B Filtration System Installation and Operation Manual • 21
Counter Top
7" (178 mm)
Inlet
Outlet
10.75" (273 mm)
4c
Filter
Filter
