INSTALACIÓN
NOTA:
• Para la instalación estándar bajo el fregadero con roscas de
1/2"-14 NPS o de compresión de 3/8" x 3/8"
• Lea todas las instrucciones y precauciones antes de instalar y
usar su sistema de filtración.

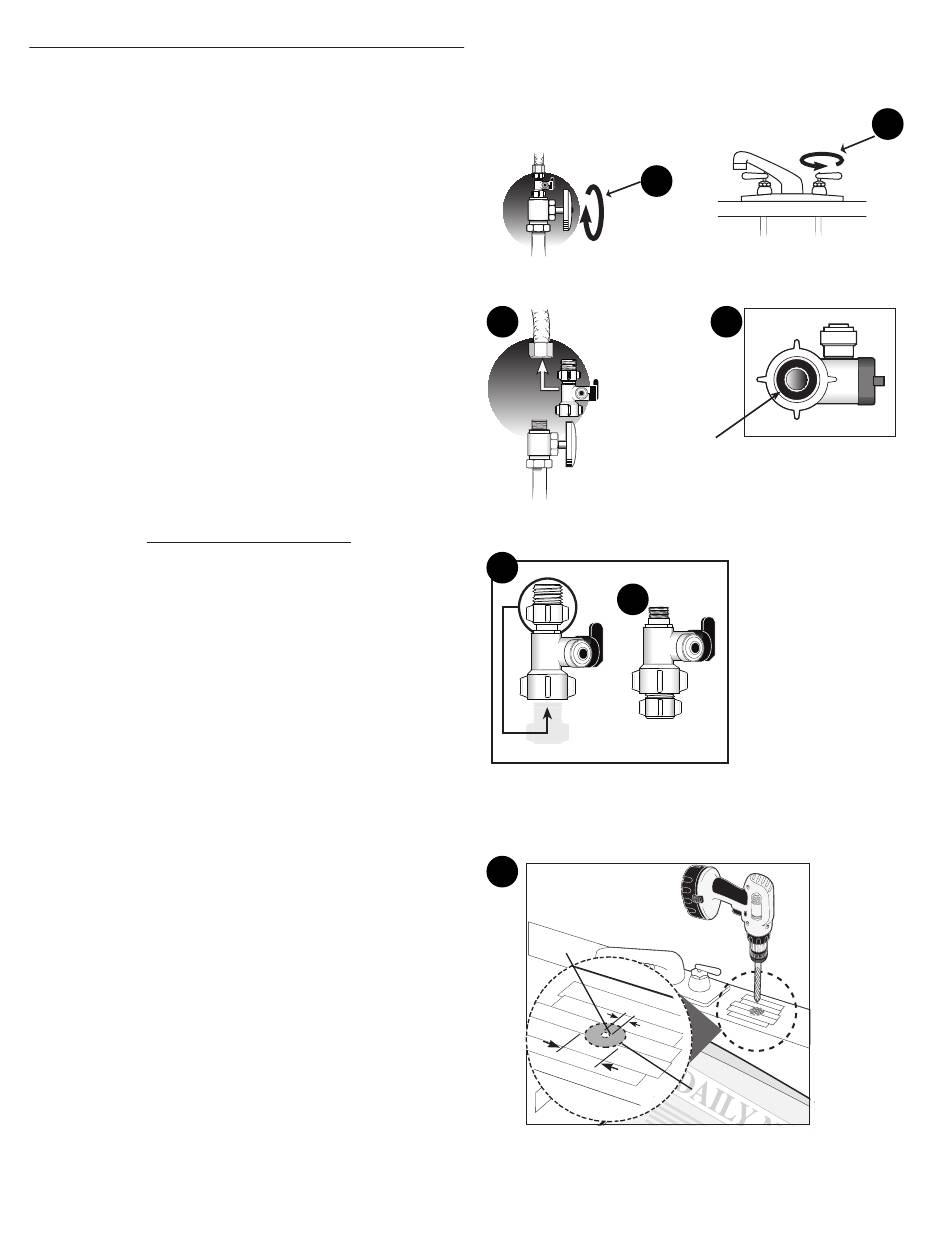

• Los diagramas numerados corresponden a los pasos
numerados.
1. Cómo instalar el adaptador de suministro de agua
El adaptador de suministro es para roscas 1/2"-14 NPS o de
compresión de 3/8" x 3/8". Si los códigos locales lo permiten, puede
utilizarse para conectar el sistema a la tubería de agua fría. Si los
códigos locales no permiten el uso del adaptador de suministro, sus
proveedores locales pueden facilitarle conectores alternativos.
H. Cierre la tubería de suministro de agua fría. Si la tubería de agua
fría no tiene una llave de paso bajo el fregadero, deberá instalar
una.
I. Abra la llave de agua fría y permita que se desagüe toda
el agua de la tubería.
J. Desconecte la válvula de suministro de agua fría del tubo
vertical.
K. Asegúrese de que la junta selladora esté completamente
asentada en la rosca hembra de la válvula del adaptador
de alimentación.
L. Instale la válvula del adaptador de alimentación sobre la válvula
de suministro. Apriete a mano exclusivamente.
M. Conecte el tubo vertical a la válvula del adaptador de
alimentación.
NOTA: Vea las Figuras 1G-1H para configurar el adaptador de
alimentación a conexiones de compresión de 3/8" x 3/8".
2. Selección de la ubicación de la llave de agua
NOTA: Se debe prever la funcionalidad, la conveniencia
y el aspecto de la llave de agua potable antes de su colocación. Se
necesita una superficie plana adecuada de modo que la base de la
llave de agua se asiente firmemente. La llave calza a través de un
orificio de 3/4''. La mayoría de los fregaderos tienen orificios de
1-3⁄8'' o 1-1/2'' de diámetro previamente perforados que se pueden
utilizar para instalar la llave de agua. Si no se pueden usar estos
orificios o están en una ubicación inconveniente, será necesario
perforar un orificio de 3/4'' de diámetro en el fregadero para
acomodar la llave de agua.
PRECAUCIÓN: Este procedimiento puede producir polvo que puede
causar una irritación grave si se aspira o entra en contacto
con los ojos. Se recomienda llevar anteojos de seguridad y un
respirador durante este procedimiento.
PRECAUCIÓN: NO TRATE DE PERFORAR UN FREGADERO HECHO
TOTALMENTE DE PORCELANA. Si tiene un fregadero hecho
totalmente de porcelana, monte la llave de agua en el orificio
previamente perforado para el rociador o perfore un orificio en la
cubierta adyacente al fregadero.
PRECAUCIÓN:Cuando perfore a través de la cubierta, asegúrese
de que no haya cables ni tuberías debajo del área donde se hará la
perforación. Asegúrese de que tenga un amplio espacio para hacer
las conexiones adecuadas en la parte inferior de la llave de agua.
PRECAUCIÓN: No perfore a través de una cubierta de un espesor
mayor a 1".
PRECAUCIÓN: No trate de perforar a través de cubiertas de azulejo,
mármol, granito o materiales similares. Consulte con un plomero o
con el fabricante de la cubierta para obtener consejos o asistencia.
