INSTALLATION

NOTE :
• Pour une installation standard sous évier sur des conduites
de 1/2 po – 14 NPS ou au moyen de raccords à compression de
3/8 po x 3/8 po
• Veuillez lire toutes les directives et prendre toutes les
précautions nécessaires avant d'installer et d'utiliser votre
système de filtration.

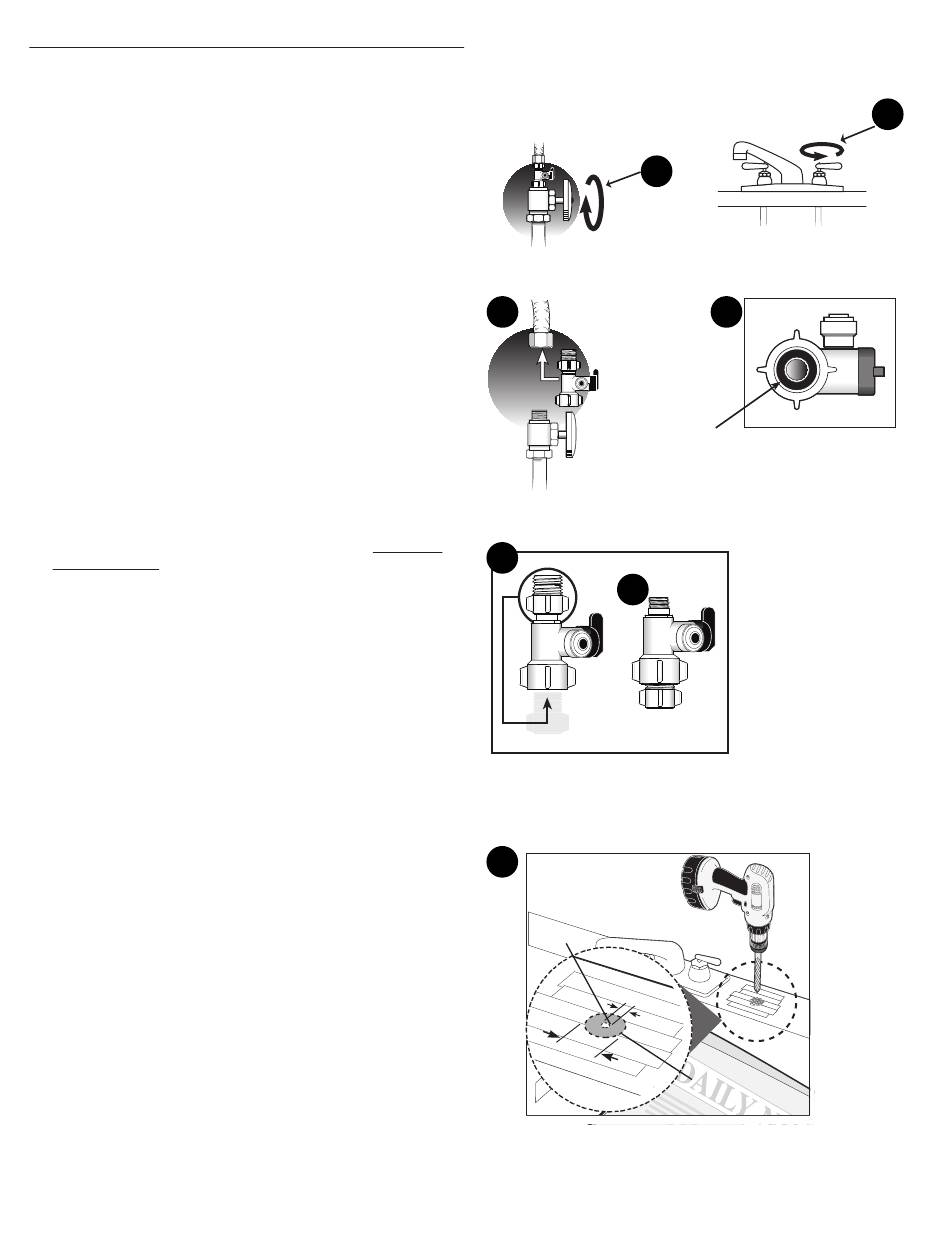

• Les schémas numérotés correspondent aux étapes à suivre.
1. Installation de l'adaptateur d'arrivée d'eau
L'adaptateur d'arrivée d' e au s'installe sur des conduites
de 1/2 po – 14 NPS ou des raccords à compression de 3/8 po x 3/8 po.
Si les codes locaux le permettent, il peut être utilisé pour raccorder
le système à la conduite d'alimentation en eau froide. Si les codes
locaux ne permettent pas l'utilisation de l'adaptateur d'arrivée
d' e au, vous pouvez vous procurer d'autres raccords auprès de votre
fournisseur local.
H. Coupez l'alimentation en eau froide. S'il n'y a pas sous l'évier de
robinet permettant de couper l'alimentation en eau froide, vous
devriez en installer un.
I. Ouvrez le robinet d' e au froide et laissez l' e au s'écouler
complètement de la conduite.
J. Retirez le robinet d'alimentation en eau froide de la conduite
verticale.
K. Assurez-vous que le joint d'étanchéité est complètement inséré
dans le filetage femelle de l'adaptateur d'arrivée.
L. Installez l'adaptateur sur le robinet d'alimentation. Serrez à la
main seulement.
M. Raccordez la conduite verticale à l'adaptateur d'arrivée.
NOTE: Reportez-vous aux figures 1G et 1H pour le raccordement
de l'adaptateur d'arrivée à des raccords à compression de 3/8 po x
3/8 po.
2. Choix de l'emplacement du robinet
NOTE: L' e mplacement du robinet d' e au potable doit être choisi en
tenant compte du fonctionnement, du côté pratique et de l' a spect
esthétique. Trouvez une surface plane adéquate pour que la base
du robinet repose à plat de façon stable. Le robinet s'insère dans
un orifice de 3/4 po. La plupart des éviers comportent des trous
de 1 po 3/8 ou de 1 po 1/2 qui peuvent servir à l'installation du
robinet. Si ces trous ne peuvent pas servir à l'installation ou s'ils se
trouvent à un endroit peu commode, il sera nécessaire de percer un
trou d'un diamètre de 3/4 po dans l'évier pour recevoir le robinet.
MISE EN GARDE:Cette procédure produit de la poussière qui risque
de provoquer de l'irritation en cas d'inhalation ou de contact avec les
yeux. Le port de lunettes de sécurité et d'un appareil de protection
respiratoire est recommandé pour cette procédure.
MISE EN GARDE: NE PAS TENTER DE PERCER UN ÉVIER
ENTIÈREMENT FAIT DE PORCELAINE. Si vous avez un évier fait
entièrement de porcelaine, montez le robinet sur le trou déjà perforé
destiné à la douchette ou percez le comptoir à proximité de l'évier.
MISE EN GARDE: Avant de percer un comptoir, vérifiez s'il n'y a
aucun fil ni tuyau sous la zone à percer. Vérifiez si l' e space est
suffisant pour faire les raccords nécessaires sous le robinet.
MISE EN GARDE: Ne percez pas un comptoir dont l'épaisseur est
supérieure à 2,54 cm (1 po).
MISE EN GARDE: Ne tentez pas de percer un trou dans un comptoir
de carreaux de céramique, de marbre, de granite ou fait dans un
matériau similaire. Pour obtenir des conseils ou de l'aide, adressez-
vous à un plombier ou au fabricant du comptoir.
20 • FRESHPOINT F2000-B2B Filtration System Installation and Operation Manual
1A
1C
Joint d'étanchéité
1G
1H
2
C
D
1 ⁄
4"
1 ⁄
1
4"
1B
1D
