INSTALACIÓN - CONTINUACIÓN
A. Cubra el fondo del fregadero con papel de periódico para impedir
que caigan al drenaje virutas metálicas, piezas o herramientas.
B. Coloque cinta de enmascarar sobre el área que se va a perforar para
ayudar a evitar rayones si la broca del taladro se resbala.
C. Marque el orificio con un punzón de marcar. Use una broca de 1/4''
para hacer un orificio de guía.
D. Use una broca de 3/4'' para perforar un orificio de un lado
a otro del fregadero.
E. Alise los bordes ásperos con una lima.
4. Colocación de la llave de agua
A. Aplique 3-5 vueltas de cinta de teflón al vástago de la llave.

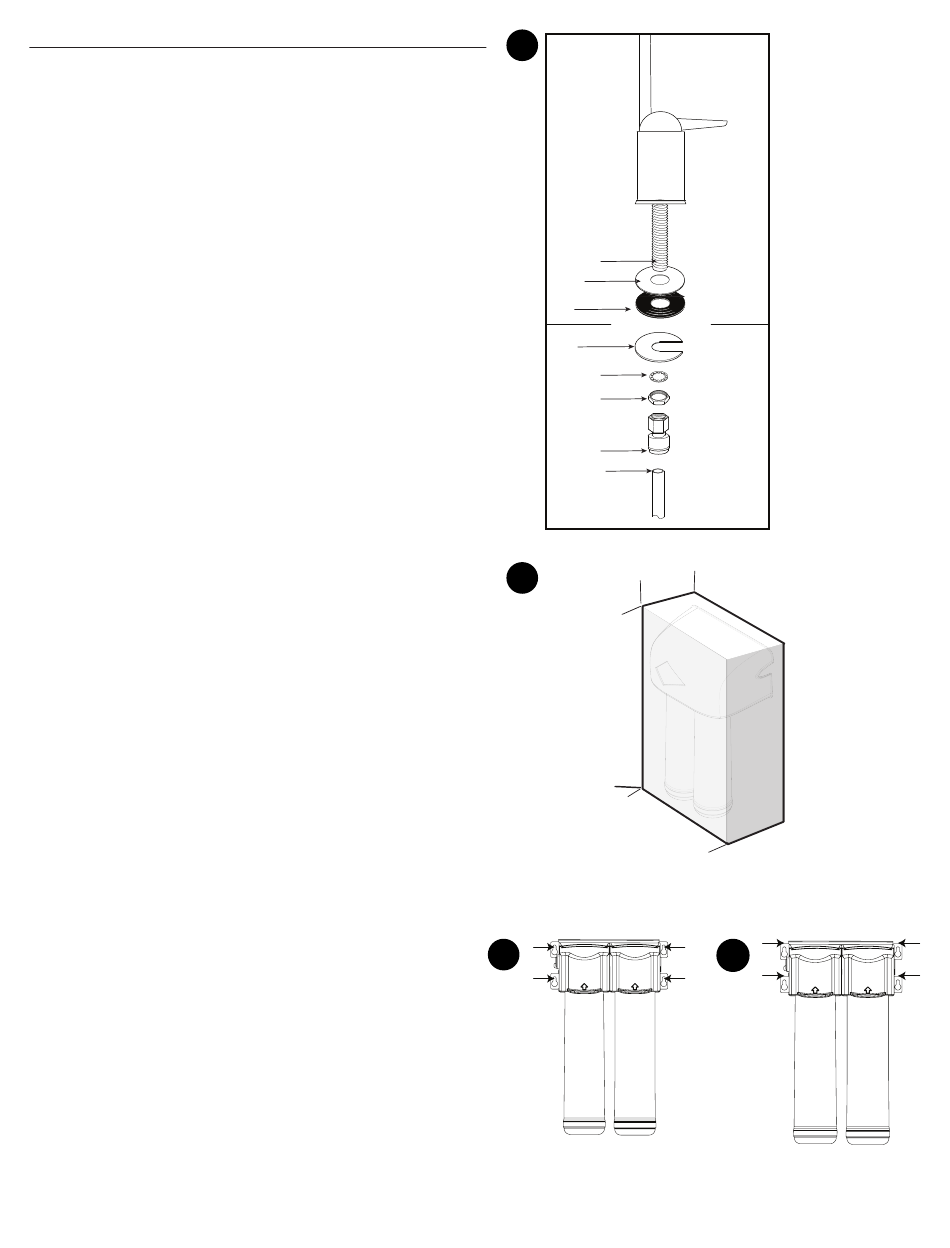

B. Arme la llave como se muestra en la Figura 3.
C. Atornille el conector rápido en el extremo roscado del vástago de la
llave.
D. Ponga una marca a 5/8" del extremo de la tubería azul. Moje el extremo
del tubo de 3/8" y empuje al interior del conector. La marca de 5/8"
deberá estar al ras con el collarín del conector.
NOTA: Para retirar el tubo, empuje el collarín de la conexión
y jale el tubo.
E. Sosteniendo la llave, pase la tubería a través del orificio en el
fregadero. Ponga la empuñadura de la llave un una ubicación
deseada.
F. Centre la llave y deslice el disco ranurado entre la parte inferior de la
cubierta o fregadero y la contratuerca. Apriete la tuerca de vástago
con una llave hasta que quede apretada.
G. Inserte firmemente la boca en la base de la llave.
5. Cómo montar el sistema
A. Seleccione una ubicación bajo el fregadero, u otra área adecuada
en la que se instalará el sistema.
NOTA: Se puede usar el cartón del sistema para determinar la huella de
operación que se requiere para la instalación del sistema y los cartuchos
de repuesto. (Figura 4a)
B. Monte el sistema verticalmente. Asegúrese de que la montura esté
al ras. Ponga una marca con lápiz en las ranuras superiores de los
orificios de los soportes de montaje. (Figura 4b). Opción de montaje
alternativa: Si está montando el sistema cerca del piso, ponga las
marcas con lápiz encima de cada uno de los orificios de montaje
en el soporte para asegurar que haya suficiente espacio debajo del
cartucho y el piso para el reemplazo del cartucho (Figura 4c). Use la
broca de 3/32'' para crear orificios de guía para el montaje.
ADVERTENCIA: El sistema se deberá montar en una superficie sólida y
firme que pueda apoyar el peso del sistema.
