3. Vue d'ensemble et raccordement modules E/S
Démontage
1
Bloc de
raccordement
2
Vis
3
Connecteurs
électriques
4
Module
électronique
5
Rails conducteurs
6
Bloc de
distribution

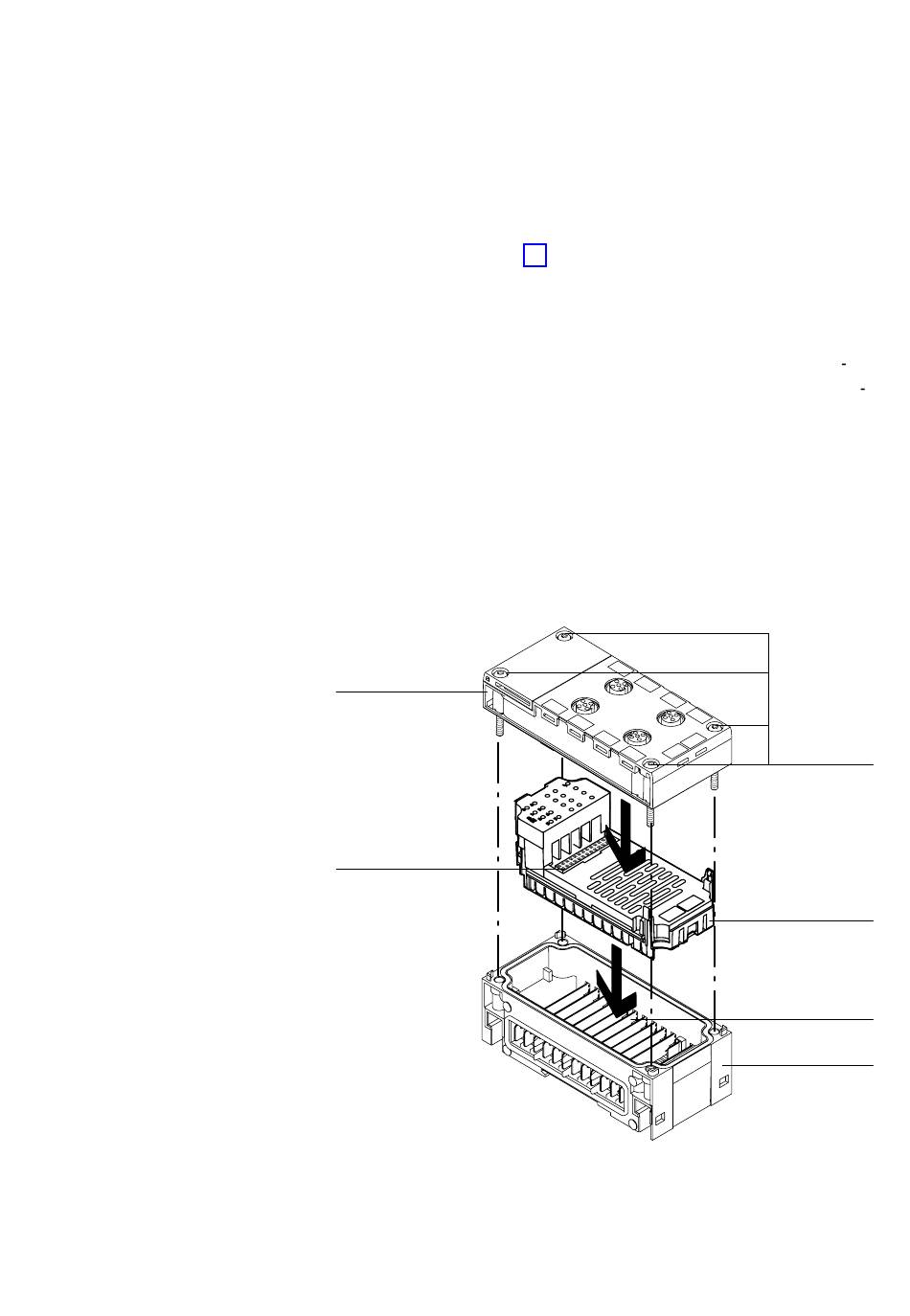

Fig. 3/7 : Montage/Démontage d'un module d'E/S
Festo P.BE−CPX−EA−FR fr 0503c
Pour démonter le bloc de raccordement, procéder de la
manière suivante (voir Fig. 3/7) :
1. Desserrer les 4 vis du bloc de raccordement concerné à
l'aide d'un tournevis pour vis TORX taille T10.
2. Retirer le bloc de raccordement avec précaution en dé
branchant les connexions électriques du module électro
nique tout en maintenant l'alignement.
Uniquement dans le cas où le module électronique doit être
démonté :
Retirer le module électronique des rails conducteurs du
·
bloc de distribution avec précaution et en respectant
l'alignement.
1
3
2
4
5
6
3−23
