2 DESCRIPTION TECHNIQUE

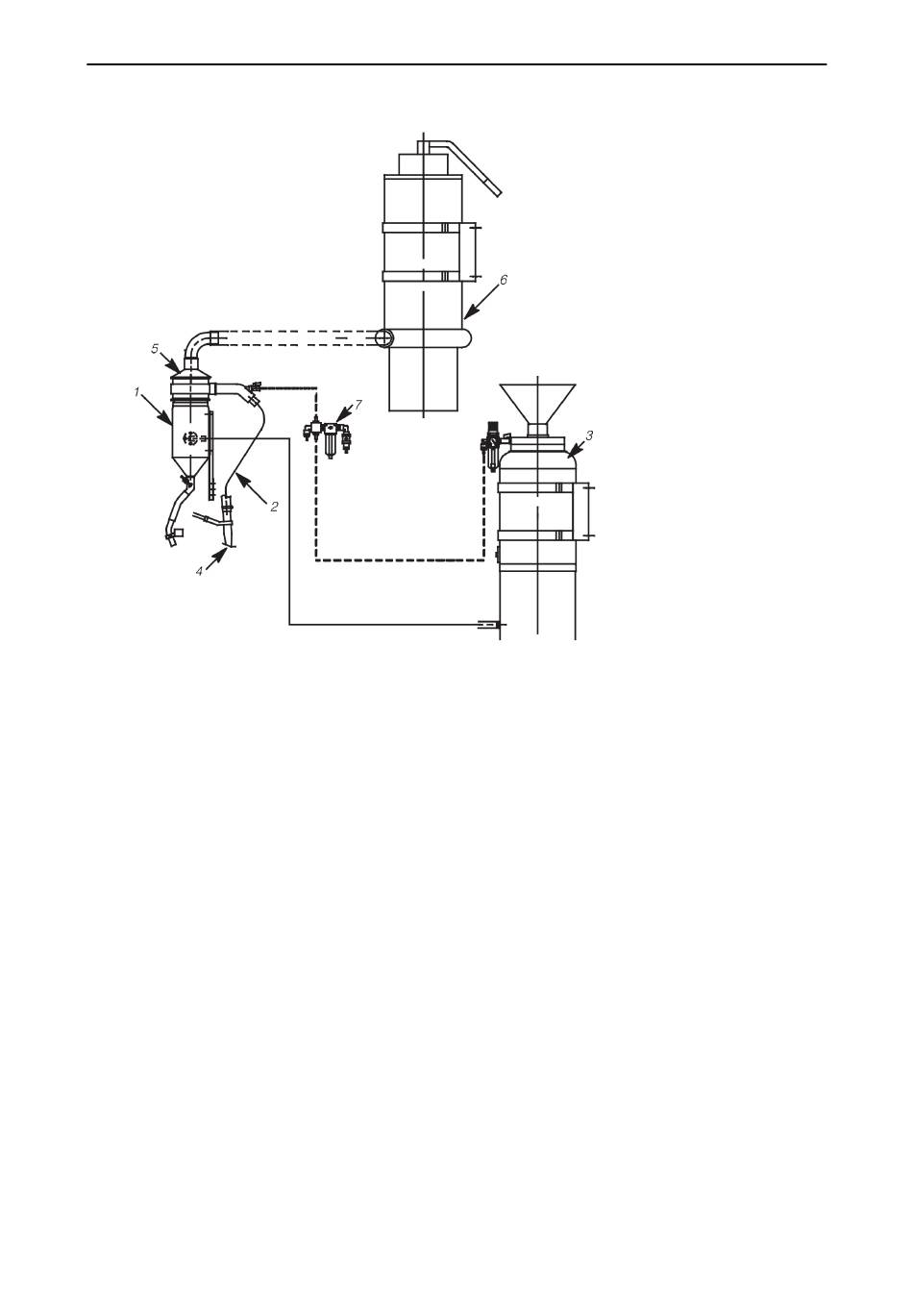

2.2 Aperçu
1. Trémie à flux
2. Flexible
3. Réservoir de flux sous pression, TPC
75
4. Tuyère d'aspiration
2.3

Description des fonctions

Le réservoir de flux sous pression A6 TPC 75 (3) est relié à l'alimentation en air comprimé
via une vanne de régulation réglée à une pression de 2 à 4 bar. Il peut être désaéré à travers
une vanne de sortie.
Le flux provenant du réservoir sous pression (3) est entraîné par l'air comprimé vers la trémie
à flux (1) montée sur la machine de soudage.
Les vannes de la trémie à flux (1) sont actionnées manuellement mais peuvent être
démontées pour un fonctionnement pneumatique.
Le flux excédentaire est aspiré par la buse (4) via le flexible (2) vers le récupérateur de flux
OPC Super (5) et ramené à la trémie à flux (1).
Les scories et la poussière sont séparées. La poussière est recueillie dans un récipient (6)
avec un filtre à poussière et les scories sont collectées dans un panier métallique sous le
récupérateur de flux (5).
FFRS Basic/Super
5. Récupérateur de flux, OPC Super
6. Filtre à poussière, PAK 20
7. Centrale de pression d'air
- 7 - © ESAB AB 2020
